无人机用大扭矩数字舵机执行器结构

　　这款舵机执行器的三维结构围绕小型无人飞行器舵面驱动场景搭建，在固定翼无人机、垂直起降复合翼平台、小型靶机以及长航时侦察无人机的飞行控制链路中，这类执行机构承担着将飞控电信号转化为舵面机械角位移的核心作用，副翼偏转角控制、升降舵俯仰姿态调整、方向舵航向修正、油门风门开度调节乃至小型起落架收放动作，都需要依靠高可靠性的旋转舵机输出扭矩来完成。

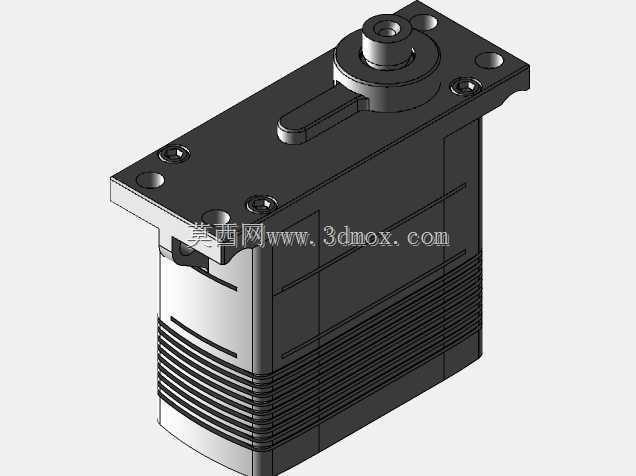

　　从实际装机的边界条件来看，这类舵机的安装位通常布置在机翼内部舵面附近、尾椎尾梁区域或者机身中部舵面传动路径上，安装空间十分紧凑，因此壳体采用方正的窄体矩形轮廓，侧面预留带安装孔的固定耳座，孔位间距按照航模标准舵机安装规范设计，既可以直接用螺丝锁附在机身碳纤维安装框上，也可以搭配减震橡胶柱固定，抵消发动机运转或者旋翼振动带来的共振影响。整机外轮廓的长宽高尺寸控制在微型舵机的常规装机区间内，输出轴从壳体顶面中心伸出，配套的金属舵盘预留多个不同半径的安装孔位，适配不同长度的舵机拉杆传动需求，工程师在装机时可以根据舵面所需的传动比选择对应孔位，在舵机输出扭矩和舵面偏转角度之间做平衡。

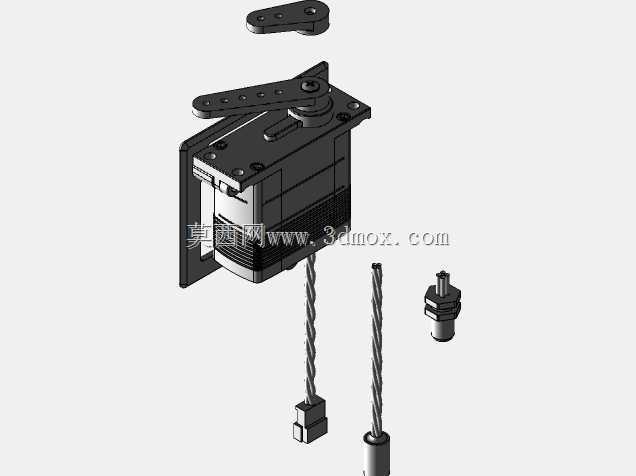

　　拆解结构来看，壳体内部集成了驱动电机、减速齿轮组、控制电路板与位置反馈电位器，外部引出的多芯绞合连接线负责供电与PWM控制信号传输，线端的标准接头可以直接对接飞控的舵机通道，走线时可以顺着机身梁架铺设，避免和动力电源线产生信号干扰。输出轴端配套的锁紧螺母与限位结构，能够保证舵盘在高频往复摆动过程中不会出现松脱窜动，金属材质的舵盘相比塑料件抗冲击能力更强，在无人机遇到阵风冲击、舵面瞬时载荷陡增的工况下，不会发生舵盘断裂导致的飞行事故。

　　设计思路上，这款执行器优先保障长航时任务下的运行可靠性，全密封式的壳体结构可以阻挡野外起降时的沙尘、降雨以及凝露进入内部齿轮腔，减速齿轮组采用低背隙设计，在飞控发出角度指令时能够快速响应，舵面偏转的位置重复精度高，不会出现明显的虚位导致飞行姿态控制震荡。壳体表面的散热筋结构可以在舵机持续输出扭矩时把内部电机产生的热量快速散出，避免长时间大载荷工作下出现过热保护停机。

　　在结构建模过程中，需要重点核对几个装机干涉风险点：首先是舵机本体装入机翼肋板之间的预留槽位时，壳体四周和蒙皮、肋板的间隙要预留至少1到2毫米，避免飞行过程中结构形变挤压舵机外壳；其次是输出轴舵盘的摆动行程范围内，不能和周边的走线槽、拉杆支座发生碰撞，要在软件里模拟舵机从最小偏转角度到最大偏转角度的全行程运动包络，确认所有运动部件的安全间隙；第三是外接连接线的折弯半径不能过小，在舵机随舵面支架产生小幅振动时，线材根部不能出现反复弯折疲劳断裂的问题，通常会在出线位置套一段热缩管做应力释放。

　　和普通航模小型舵机相比，这类面向工业级无人机的执行器在输出扭矩、防护等级、工作寿命上都有更高要求，选型时结构工程师需要根据舵面的气动铰链力矩计算所需的舵机额定扭矩，预留至少1.5倍的安全余量，同时核对舵机的空载转速参数，保证舵面响应速度能够满足飞控的姿态调整频率要求。整套三维模型完整还原了壳体、内部传动示意、输出舵盘、连接线缆与安装紧固件的全部结构细节，在做无人机整机结构布局时可以直接导入装配，验证安装位尺寸、传动路径连接方式以及全行程运动干涉，减少原型机装机阶段的反复修改工作量。
