紧凑型PoE供电交换机电路板结构

　　这套紧凑型PoE供电交换机电路板结构，主要面向工业现场网络布线、小型控制柜集成、机器人周边设备联网以及嵌入式以太网供电场景。板卡将四路网络脉冲变压器、主控芯片、电源管理器件、接口连接器和安装固定孔整合在同一PCB上，能够在有限的机柜空间内完成多路网口的数据交换与PoE供电输出，减少外接电源适配器和独立供电模块的数量。

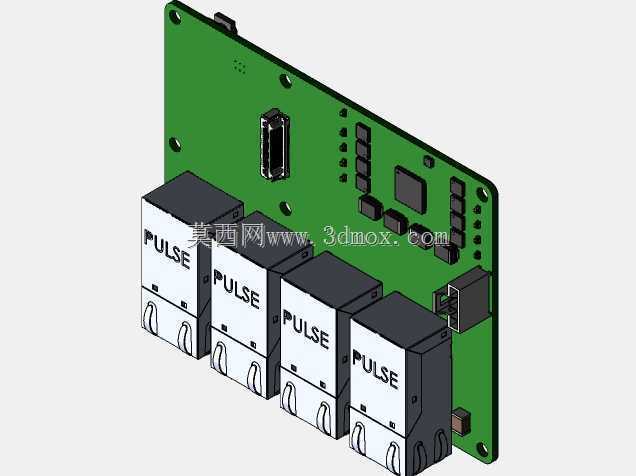

　　从实际装配角度看，板体采用矩形PCB布局，边缘预留多个机械安装孔，可直接通过铜柱或螺钉固定在设备壳体内部。板卡一侧布置高密度网络变压器模块，四个PULSE封装模块并排排列，模块下方对应网口接入位置，走线短且规整，有利于降低高速以太网信号的串扰。另一侧布置主控、存储、电源及外围贴片器件，接口区域集中在板边，方便外壳开孔后对外插接网线、调试线或电源线。设计时需要重点关注板卡与外壳之间的安全间隙，尤其是高压PoE供电区域与金属壳体之间的爬电距离，同时保证网口连接器伸出壳体的位置对齐，避免装配后出现插头干涉。

　　该结构的核心用途是把以太网数据通信与终端供电合并在一条网线中。现场常见的接入对象包括工业相机、无线AP、小型传感器网关、机器人视觉模块、门禁终端和嵌入式控制板。相比普通交换机，PoE板卡在端口侧需要兼顾信号隔离、功率传输和电磁兼容，因此板上集成的网络变压器不仅承担阻抗匹配、信号耦合作用，还参与端口隔离与噪声抑制。三维结构建模时，需要准确还原脉冲变压器的立体高度、引脚位置、贴片芯片封装、电容电阻排布以及连接器外轮廓，否则在壳体干涉检查时容易出现误判。

　　布局思路上，功率路径与信号路径做了明显分区。网络变压器靠近端口侧，主控芯片位于板卡中部，电源相关器件围绕供电输入和输出区域布置，高速走线区域保持相对紧凑。四个变压器模块高度较高，是整板的主要高度约束件；USB或调试类接口位于板边，其外壳和插接口需要与设备面板保持连续。PCB四角及局部位置的固定孔决定了板卡的安装边界，结构工程师在设计外壳时，应以孔位、最高器件、接口端面三类基准建立装配参考。

　　在散热方面，板卡整体功耗集中在PoE管理和交换控制区域，紧凑壳体内部不能依赖大面积自然通风时，需要在高功耗芯片附近预留导热垫或壳体接触空间。三维模型中器件高度的准确表达，能够直接用于检查导热路径是否连续，也能判断内部线束是否会压到高元件。对于多台设备并排安装的控制柜，还需考虑板卡前后方向的插拔空间，网线弯头、电源接头和调试插头都不能与相邻模组发生碰撞。

　　建模过程中，PCB本体可按薄板零件处理，但表面器件不能简化为单一色块。变压器模块的阶梯外壳、白色标识面、引脚根部和底部轮廓都应保留；贴片芯片、阻容元件、接插件和固定孔按照实际封装建立外形，以便开展整机布局评审。该类板卡并不只是电子原理设计的附属表达，它在机械结构中承担安装基准、接口定位、高度限制和电磁布局参考等作用。通过完整三维结构，可以在加工外壳前确认网口开孔、固定柱位置、内部避让区、绝缘间隙以及装配顺序，降低样机阶段反复改板和壳体返工的风险。

　　对于设备选型人员而言，这类紧凑PoE交换板适合空间受限、终端数量适中、希望简化布线的控制系统。它既可作为机器人控制箱内的网络扩展模块，也可嵌入小型自动化设备、智能柜机或视觉检测装置中。结构设计上，板边接口、高器件分区和多点固定方式都体现了面向装配的思路；工程应用中，只要围绕安装孔、端口位置、最高元件和供电散热区域建立边界，就能快速完成壳体设计与整机集成。
