显微镜视觉系统XZ轴旋转操纵设备结构

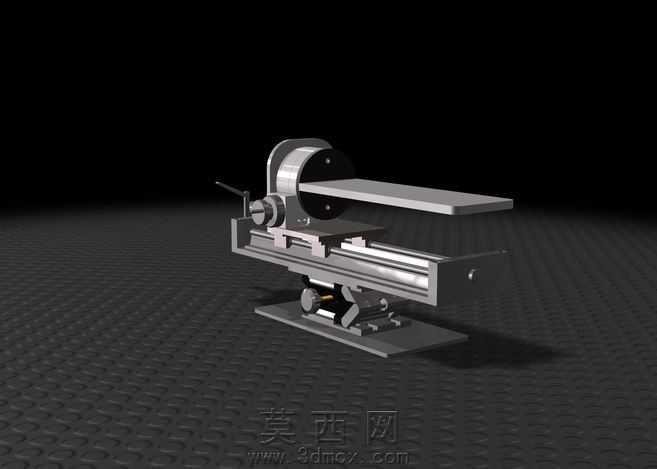

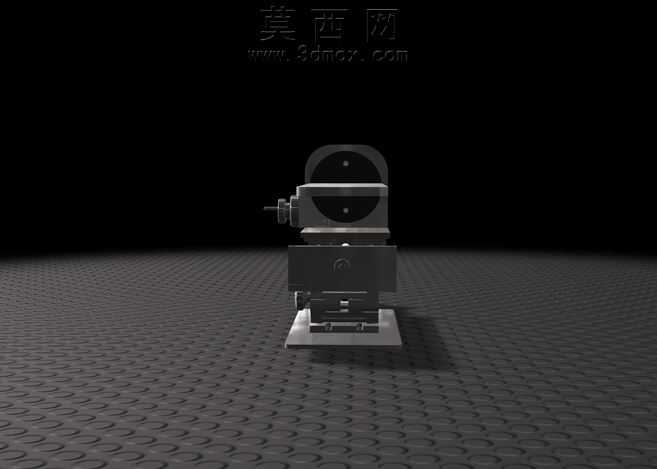

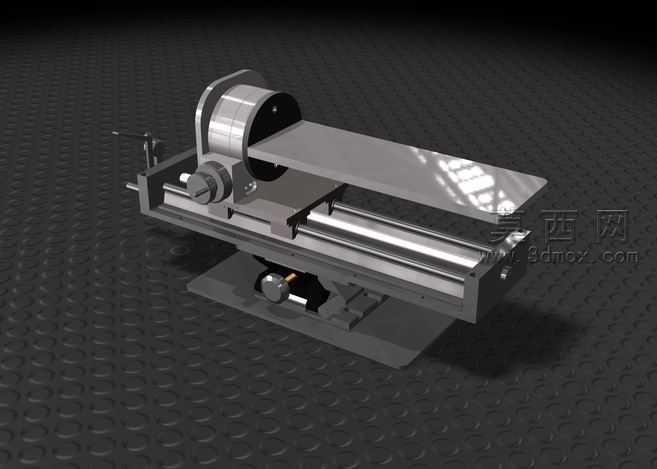

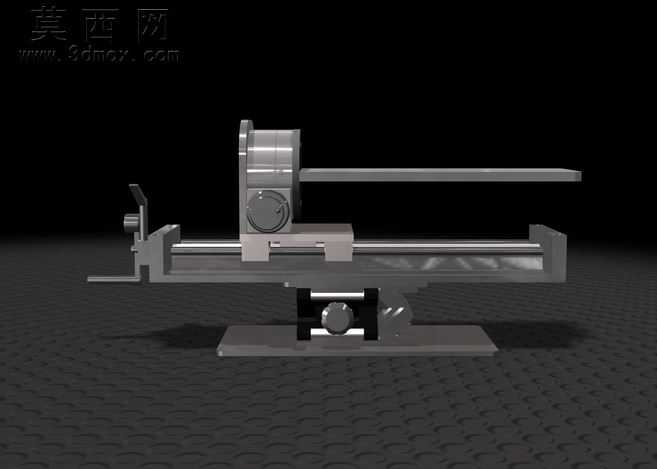

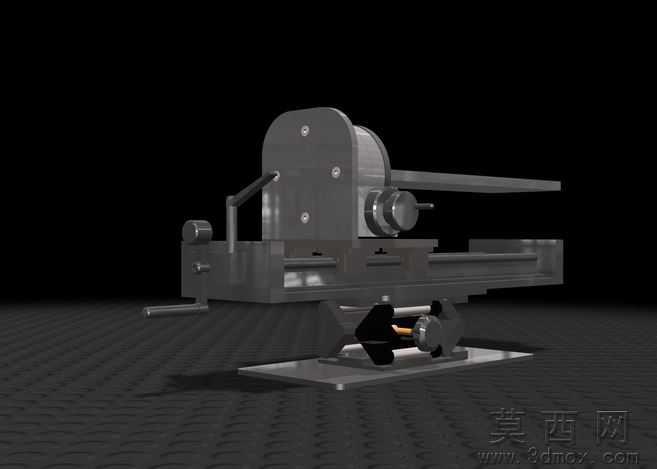

本作品为适配显微镜或视觉检测系统的X、Z轴旋转操纵设备，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循精密光学配套设备的装配公差要求，对每一处连接结构、运动副都做了干涉检查，确保各部件运动过程中无卡滞、无碰撞。模型渲染阶段采用哑光金属材质搭配防滑纹理基座，基座表面还原了工业级防滑垫板的颗粒质感，金属部件通过调整粗糙度、金属度参数还原了精密机加工零件的哑光金属光泽，运动调节旋钮部分做了防滑滚花细节处理，提升模型的真实感与工业质感。结构设计上，设备底部采用方形安装基座，保证设备放置与安装的稳定性，基座上方设置Z轴升降调节模组，通过精密丝杆传动实现垂直方向的平稳位移，Z轴模组上方搭载X轴旋转调节平台，可带动上方搭载的光学部件完成水平方向的角度旋转，平台侧方设置锁紧机构，可在调节到位后快速锁止位置，避免使用过程中出现位移偏移。设计思路围绕光学检测场景的实际使用需求展开，重点保障X、Z两个方向调节的顺畅性与定位精度，整体结构紧凑，占用安装空间小，调节操作逻辑符合实验室操作人员的使用习惯，既可以独立作为小型光学检测的位移调节台使用，也可以集成到整套视觉检测设备中作为配套操纵模块，各部件的连接尺寸均按照通用光学配件的安装标准设计，具备良好的适配性，可直接对接常规规格的显微镜镜头、工业相机等视觉部件，无需额外制作转接结构。建模过程中对所有运动部件的行程做了限位设计，避免调节超程造成部件损坏，同时对受力部位做了加强筋结构优化，提升整体结构的刚性，减少调节过程中的形变误差，保障光学系统的定位精度。
