多层钢结构工业厂房框架三维设计

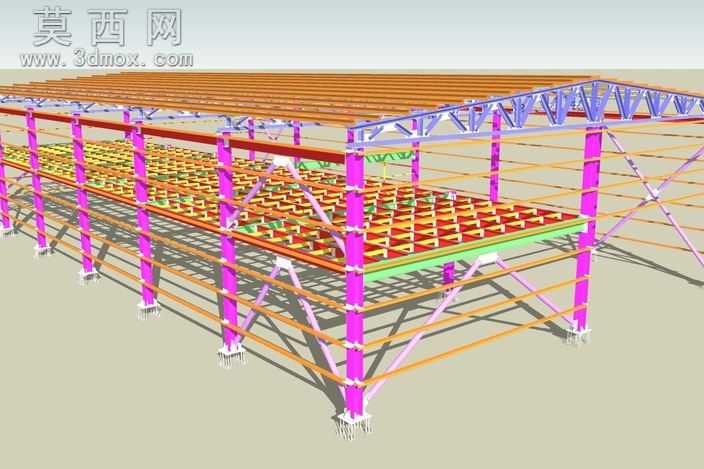

本作品为多层钢结构工业厂房的框架体系三维建模成果，建模过程中严格遵循钢结构工业建筑的构造逻辑，对整体受力体系进行了完整还原。首先在三维建模环境中完成基准轴网的搭建，依据常规工业厂房的柱网跨度参数定位竖向承重钢柱，钢柱采用等截面实腹式构件建模，柱脚位置还原了预埋锚栓与基础连接的构造细节，柱身按楼层高度设置了横向连接节点。竖向构件定位完成后，搭建各楼层的主次梁体系，主梁沿柱网跨度方向布置，次梁按楼承板的支撑间距均匀排布，主次梁的连接节点还原了加劲肋、连接板的构造细节，保证传力路径的建模准确性。屋面部分采用三角形钢桁架作为承重结构，桁架的上下弦杆、腹杆均按实际受力角度建模，还原了桁架与柱顶的铰接连接节点，同时对屋面檩条的排布进行了完整呈现，檩条间距匹配常规屋面压型板的支撑要求。楼层区域还原了钢筋桁架楼承板的构造，将楼承板的底模、钢筋桁架、现浇层的分层结构进行可视化呈现，清晰展示楼层的受力构造。支撑体系方面，在柱间设置了交叉式柱间支撑，沿厂房纵向均匀布置，同时在楼层梁之间设置了水平支撑，还原了钢结构厂房的抗侧力体系构造，保证整体结构的空间稳定性。材质渲染环节，对不同构件进行了差异化材质赋予：钢柱采用醒目的紫红色防腐涂装材质，主次梁采用红色防锈漆材质，钢桁架采用蓝紫色金属漆面材质，支撑构件采用橙黄色涂装材质，楼承板部分分别赋予钢筋金属材质与混凝土基层材质，屋面檩条采用原木色金属材质，通过色彩区分清晰呈现不同构件的功能分区，同时对构件的金属质感、漆面光泽度进行了参数调整，让渲染效果更贴近实际工程的外观表现。建模过程中对所有构件的装配关系进行了校验，确保各构件之间无干涉、连接节点位置准确，完整呈现了多层钢结构厂房从基础到屋面的全框架构造，可用于钢结构构造教学、施工方案可视化展示、结构体系认知等场景，直观展现了钢结构工业建筑的装配化特点与受力逻辑，清晰体现了钢构件标准化、模块化的设计思路，帮助观者快速理解多层钢结构厂房的组成部分与构造连接方式。
