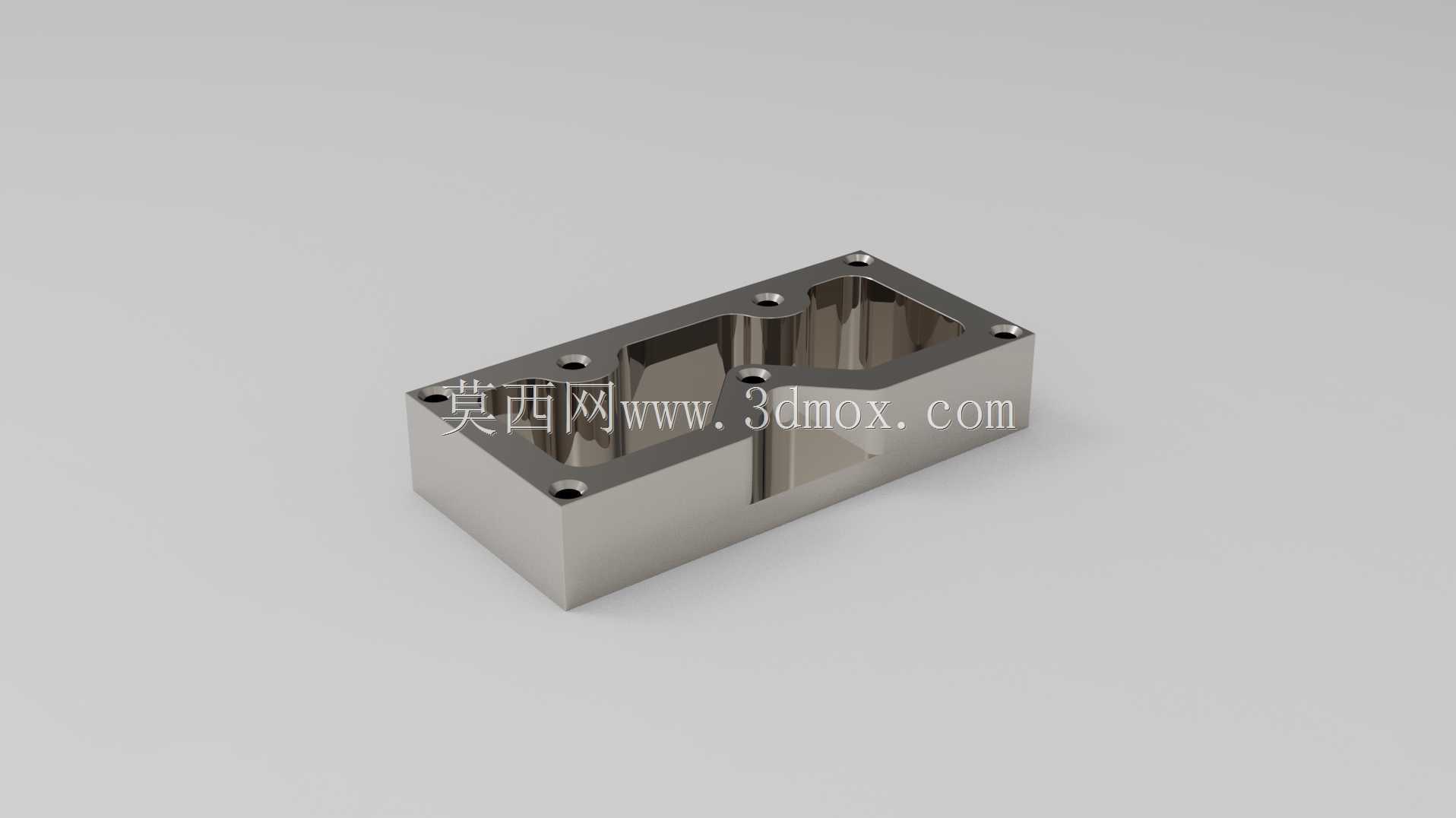

三轴铣床金属腔体安装基座结构设计

　　这款金属腔体安装基座是三轴铣床配套的核心承载定位零件，主要应用于立式三轴数控铣床的工件装夹工位，承担小型精密加工件的定位基准、切削受力传导以及加工区域的容屑防护功能，在小型精密五金零件、电子结构件的铣削加工场景中，这类基座是保障加工精度一致性的关键工装部件。从实际加工工况来看，三轴铣床在进行铣削作业时，主轴端的切削力会通过工件直接传递到安装基座上，因此基座的结构刚性直接决定了加工过程中的振颤幅度，进而影响最终加工面的粗糙度与尺寸公差。设计这款基座时，首先要匹配常用三轴铣床的工作台T型槽间距，基座底部的安装孔位严格对应标准T型槽的中心距，确保安装时无需额外加工转接板，可直接通过T型螺栓固定在工作台面上，

　　安装边界预留了足够的扳手操作空间，避免紧固螺栓时与相邻工装发生干涉。基座的腔体结构采用下沉式设计，一方面是为了容纳待加工零件的突出结构，防止加工时刀具与基座本体发生碰撞，另一方面腔体的内壁做了1.5度的拔模斜度，方便加工过程中切屑顺着斜面滑落至排屑口，不会在腔体内堆积造成工件垫屑，影响加工平面度。基座上分布的多个安装螺纹孔，位置度公差控制在0.02mm以内，每个螺纹孔的周边都做了局部加厚处理，因为在装夹工件时，螺栓的紧固力会集中在孔位周边，如果壁厚不足，长期使用后会出现应力变形，导致孔位偏移，最终造成装夹定位失准。从外形尺寸来看，基座的整体长宽比控制在2:1左右，这个比例是结合三轴铣床常用的加工行程确定的，

　　既不会因为尺寸过大占用过多工作台空间，影响其他工位的工装布置，也不会因为尺寸过小无法容纳常规的小型加工零件。基座的上表面作为定位基准面，平面度公差要求达到0.01mm，表面粗糙度Ra0.8，这个精度等级能够保证工件装夹后与基准面完全贴合，不会出现缝隙导致加工时工件翘起。在结构设计的细节上，基座的所有棱边都做了C1的倒角处理，一方面是避免安装操作时锋利的棱边划伤操作人员，另一方面倒角能够去除机加工产生的毛刺，防止毛刺脱落掉入机床导轨或者传动部件中，造成设备异常磨损。腔体内部的转角处采用了R3的圆角过渡，而不是直角设计，这是因为铣削加工直角转角时，刀具会在转角处出现切削力突变，容易产生让刀现象，圆角过渡不仅能够降低加工难度，

　　还能减少转角处的应力集中，提升基座整体的结构强度，在承受较大切削冲击力时不会出现转角开裂的问题。基座的材质选用45号钢调制处理，表面做镀硬铬处理，硬度达到HRC45-50，既能够保证基座的整体刚性，又能提升表面的耐磨性，长期使用后基准面不会因为频繁装拆工件出现划痕凹陷，延长工装的使用寿命。在实际生产应用中，这类基座通常搭配专用的压板使用，基座侧面预留的压板槽位置经过精准计算，压板压紧工件时的作用力点正好落在基座的支撑筋上方，不会因为压紧力导致基座腔体变形，同时压板槽的深度设计为5mm，能够兼容不同厚度的压板，适配多种尺寸工件的装夹需求。考虑到三轴铣床加工时会使用切削液，基座的最低处设计了排液孔，切削液能够带着切屑从排液孔顺利流出，不会在腔体积存，避免长期积液造成基座表面锈蚀，也减少了加工后清理腔体的工作量。
