带互换测试段可调进出气口跨音速风洞结构

　　在航空航天、高速飞行器研发、流体力学科研等领域，跨音速风洞是获取气流绕流数据、验证翼型与整机气动布局合理性的核心试验装备，这类设备需要覆盖马赫数0.8到1.2的跨音速流场区间，精准复现飞行器跨越音障阶段的真实气流环境，为结构优化、气动载荷计算提供实测数据支撑。本次呈现的风洞结构，在常规回流式跨音速风洞的基础上做了模块化优化，核心解决传统风洞测试段更换流程繁琐、进出气工况调节范围窄的痛点，适配多类型试验件的测试需求。

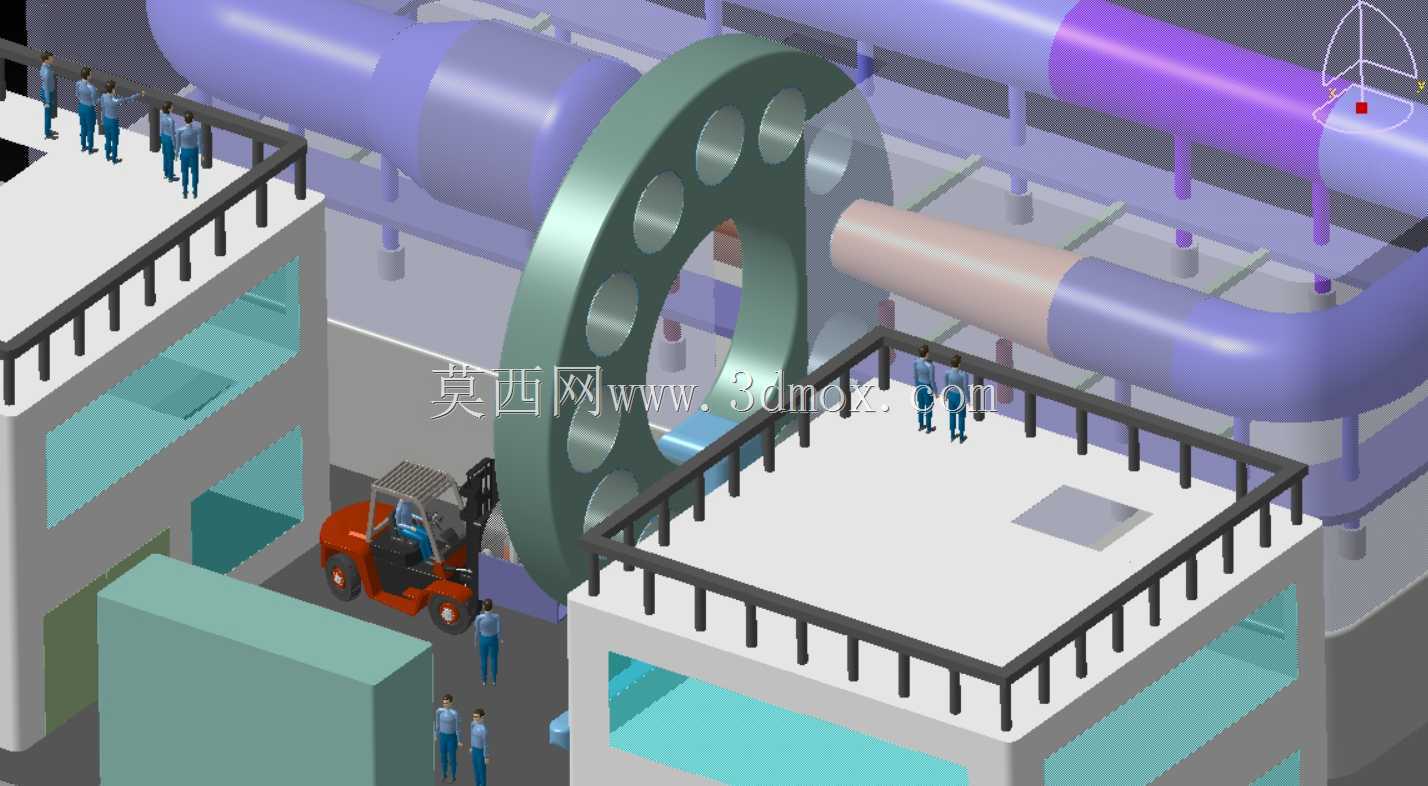

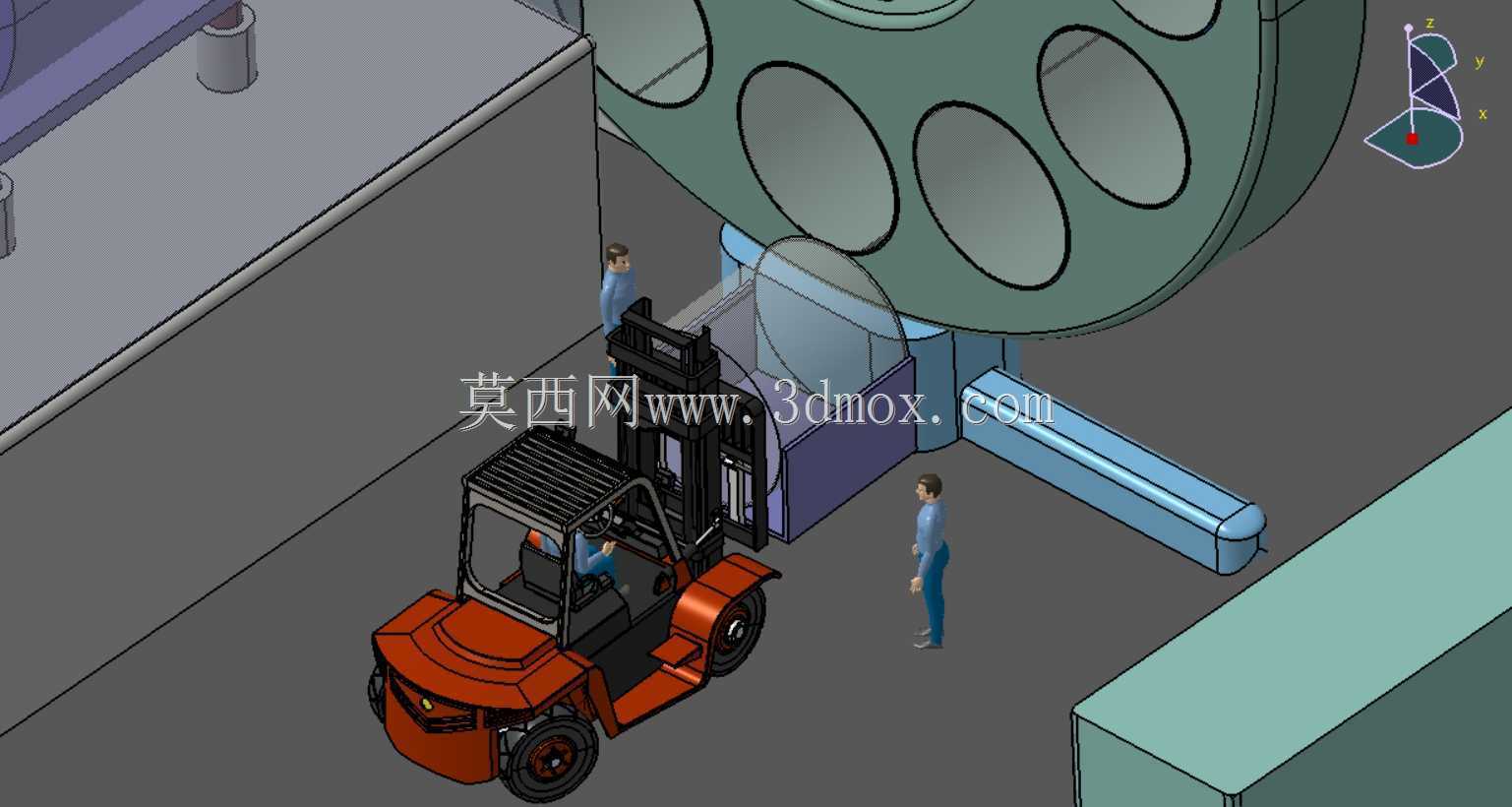

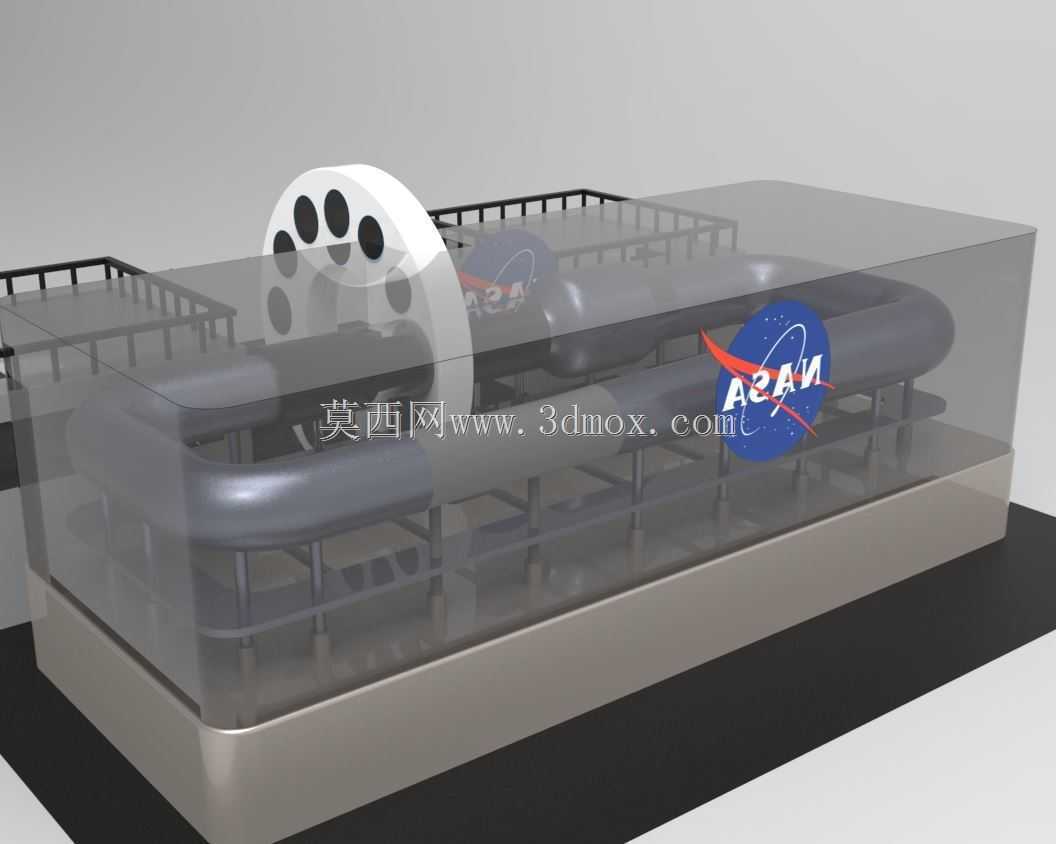

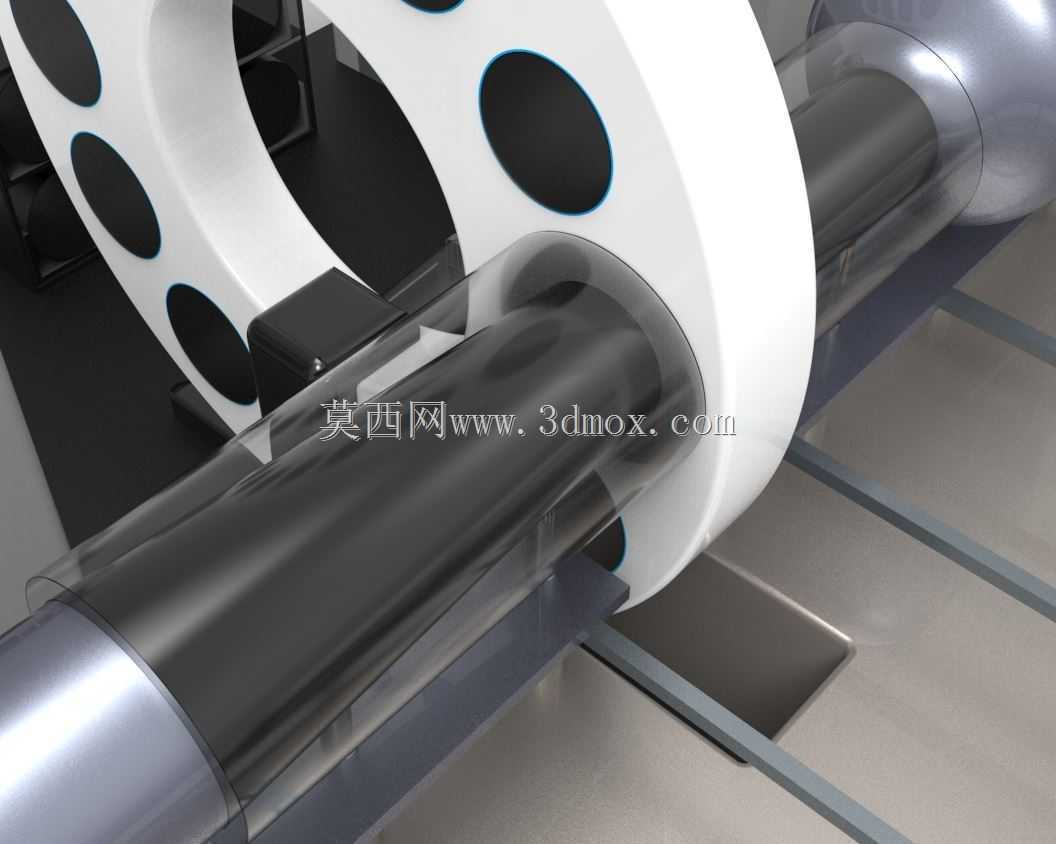

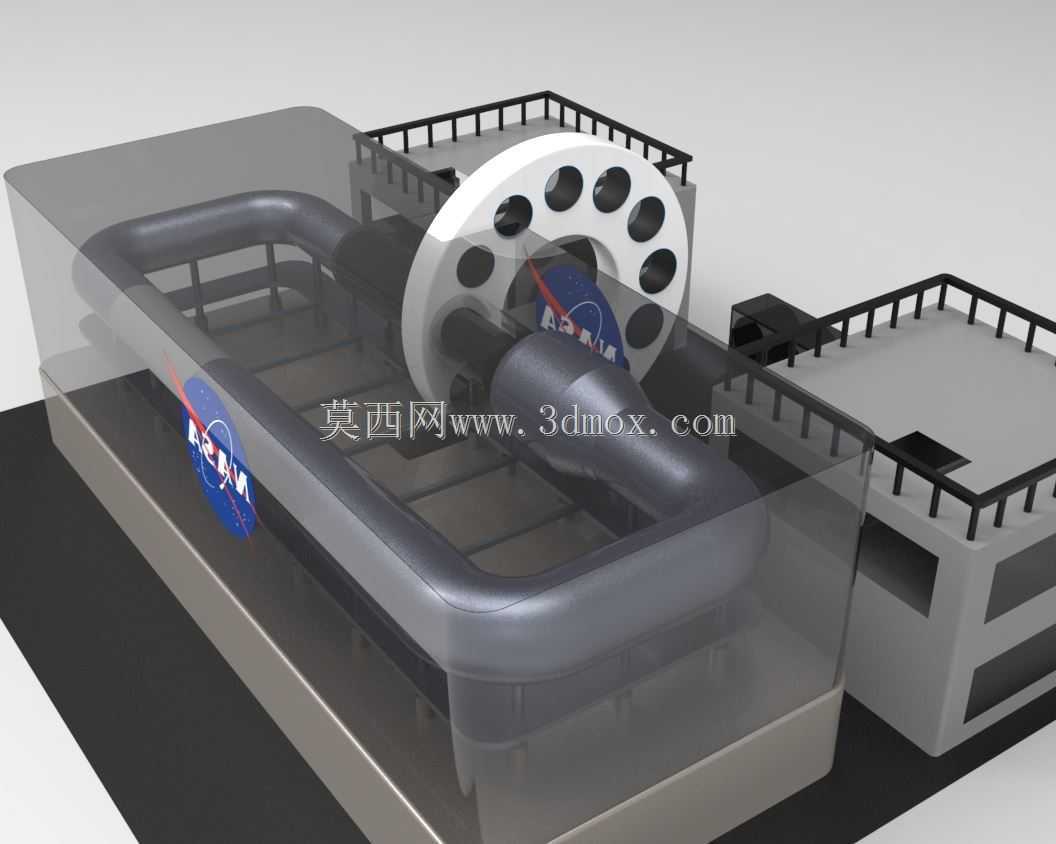

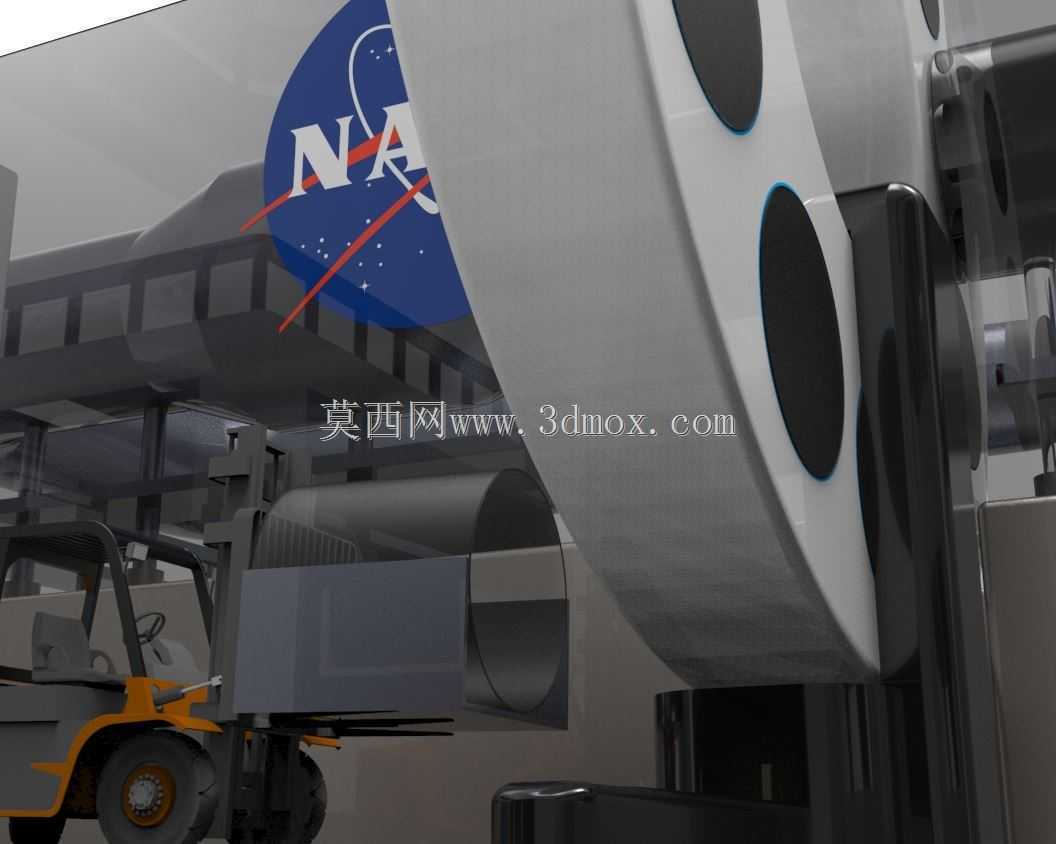

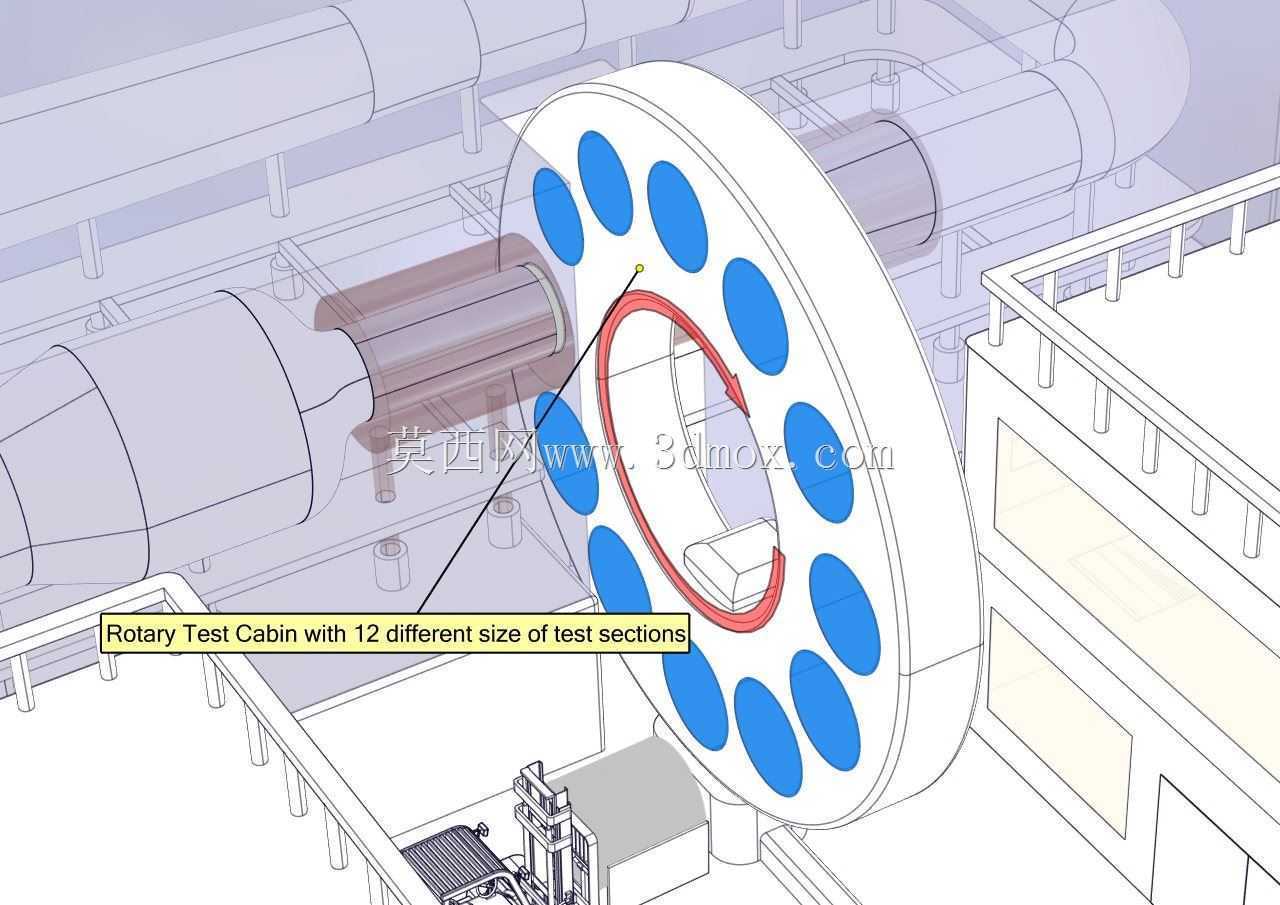

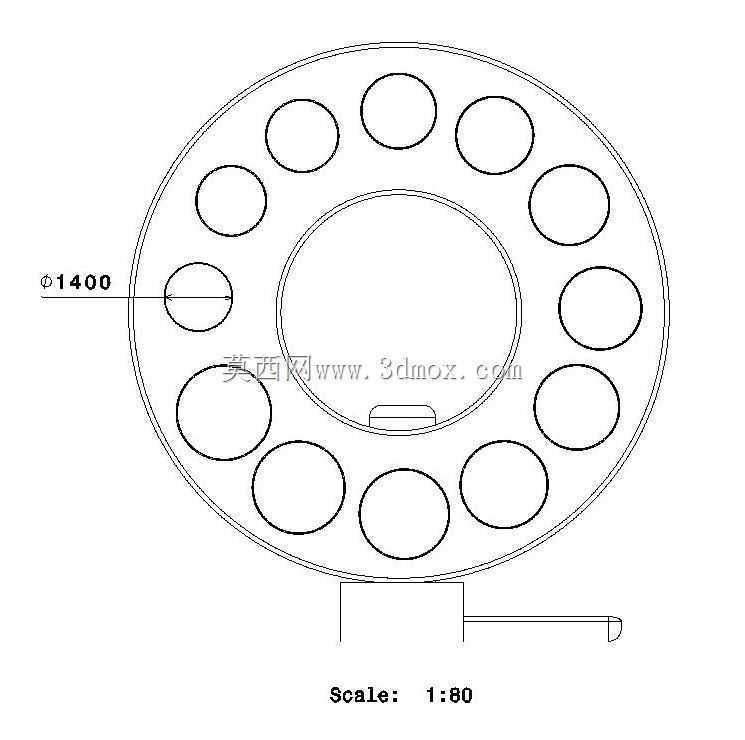

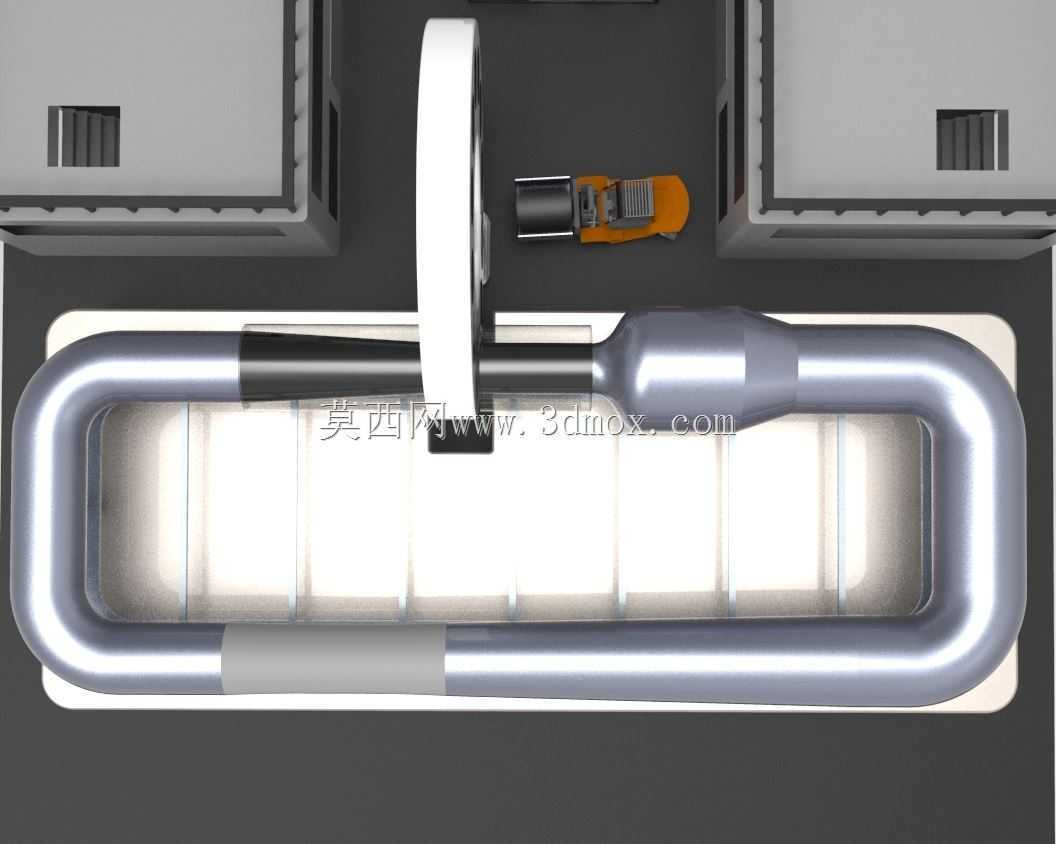

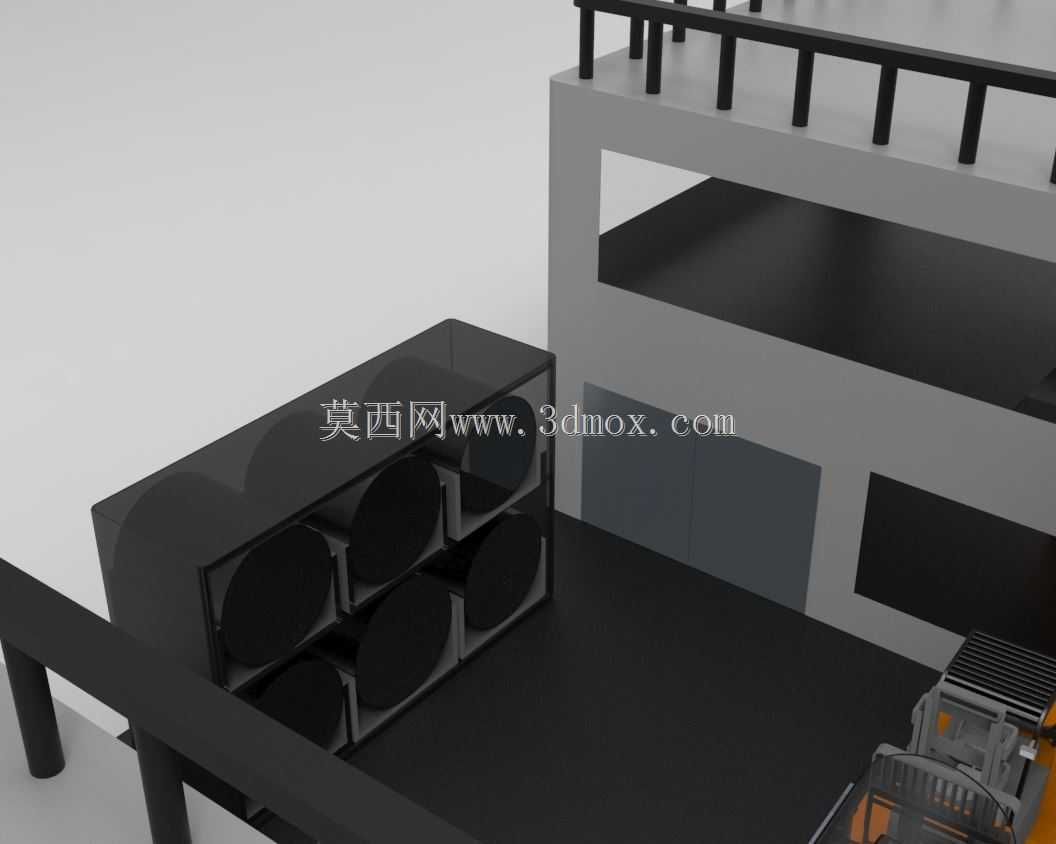

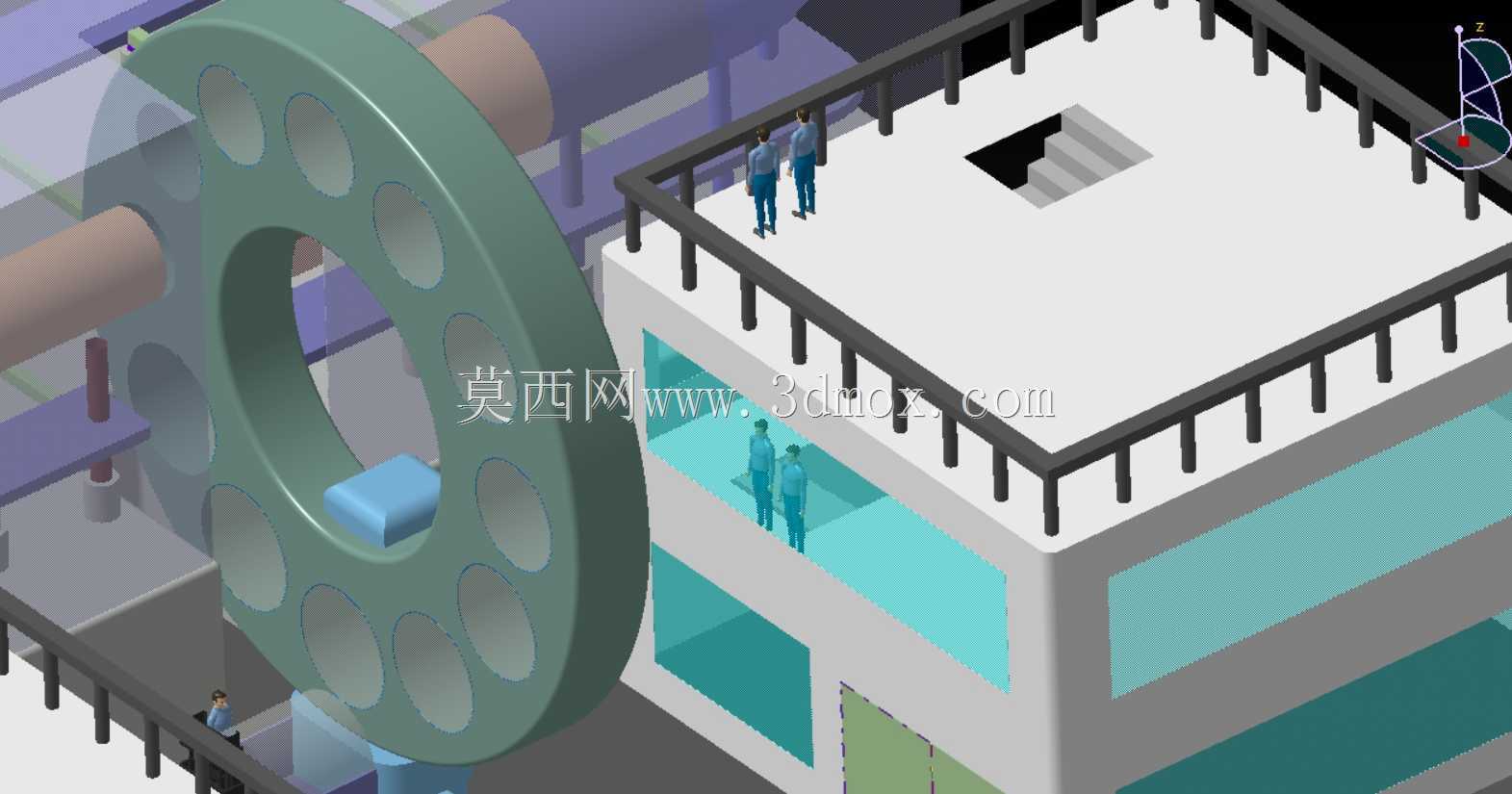

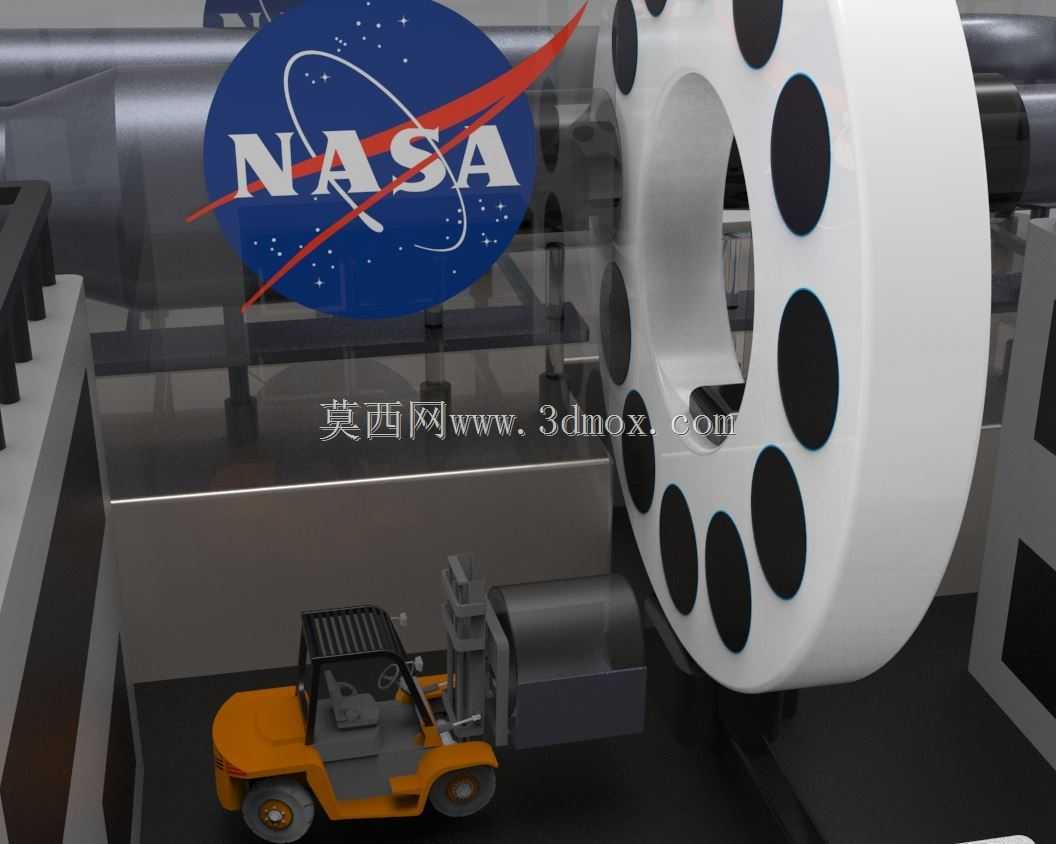

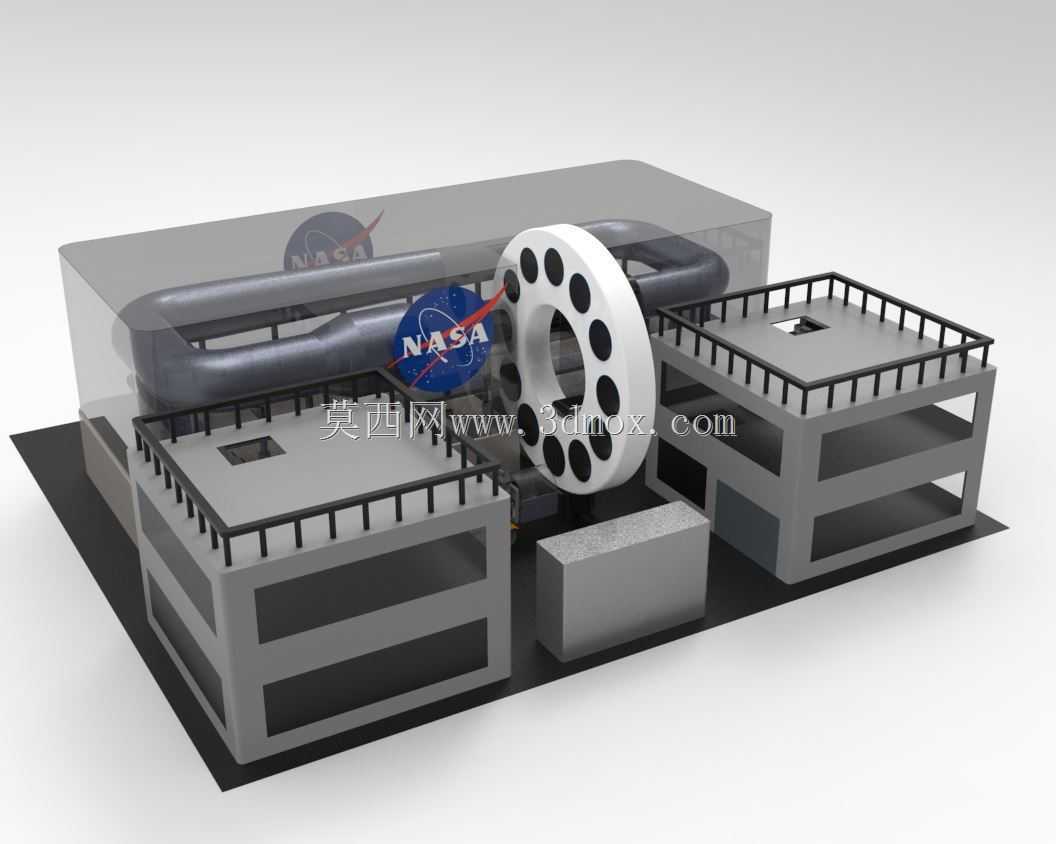

　　从整体布局来看，整套风洞采用对称式双试验段平台布局，中间核心位置设置大直径流量调节轮盘，轮盘周向均匀开设通流孔，通过轮盘的定角度旋转，可实现不同通流孔径的快速切换，匹配不同试验工况下的气流流量、湍流度控制要求，无需拆解主风道即可完成流阻参数调整，大幅缩短试验准备周期。两侧的试验段平台采用双层框架式支撑结构，上层预留标准试验件安装接口，可根据测试需求快速更换不同截面尺寸的测试段模块，无论是翼型段、全机缩比模型段还是进气道试验段，都能通过统一的法兰定位结构完成快速装夹，平台边缘设置安全防护栏，满足试验现场的操作安全要求，下层框架预留测控线缆、传感器走线空间，同时可放置数据采集终端、静压调节辅助模块，压缩整套设备的占地空间。

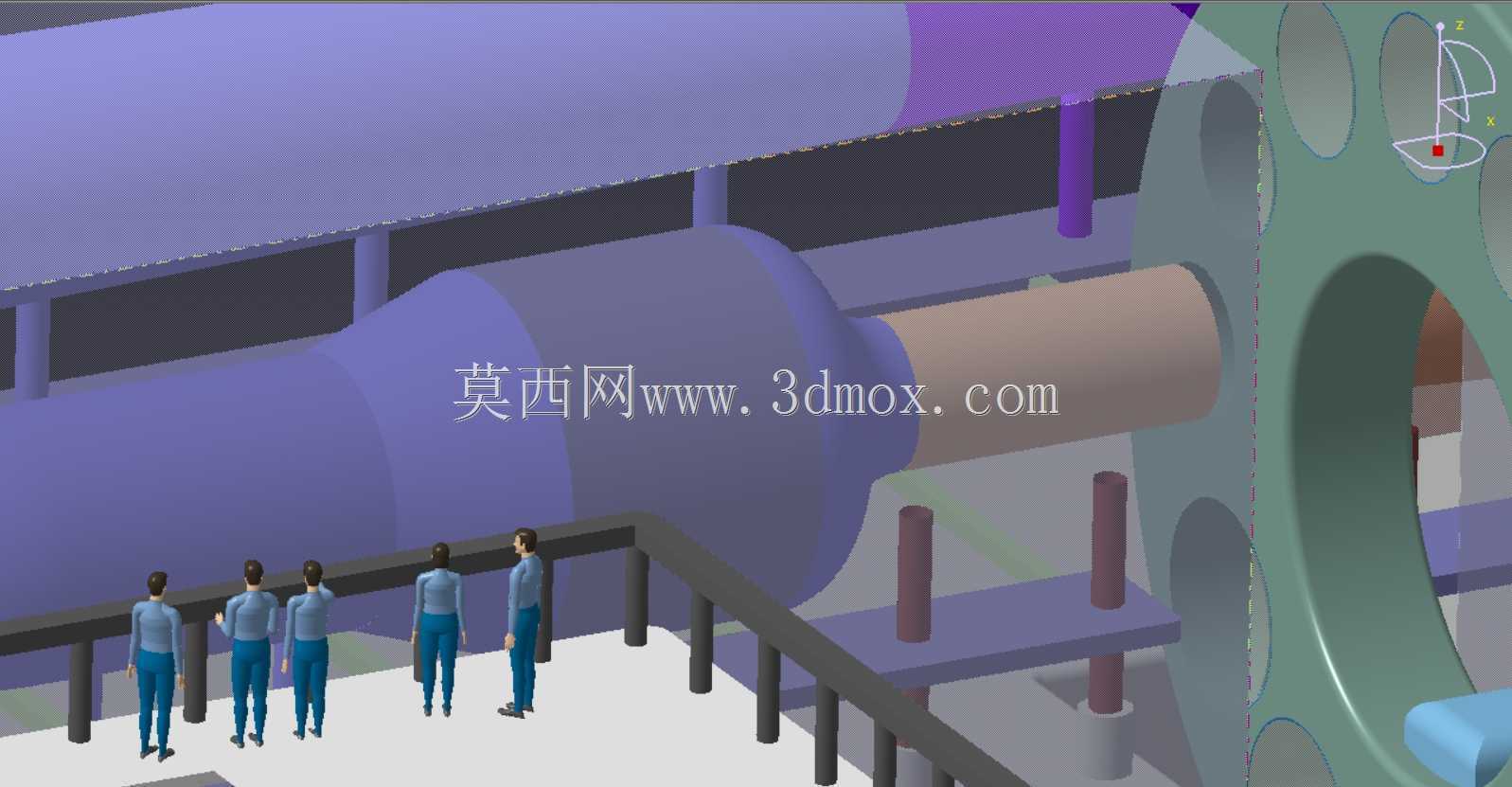

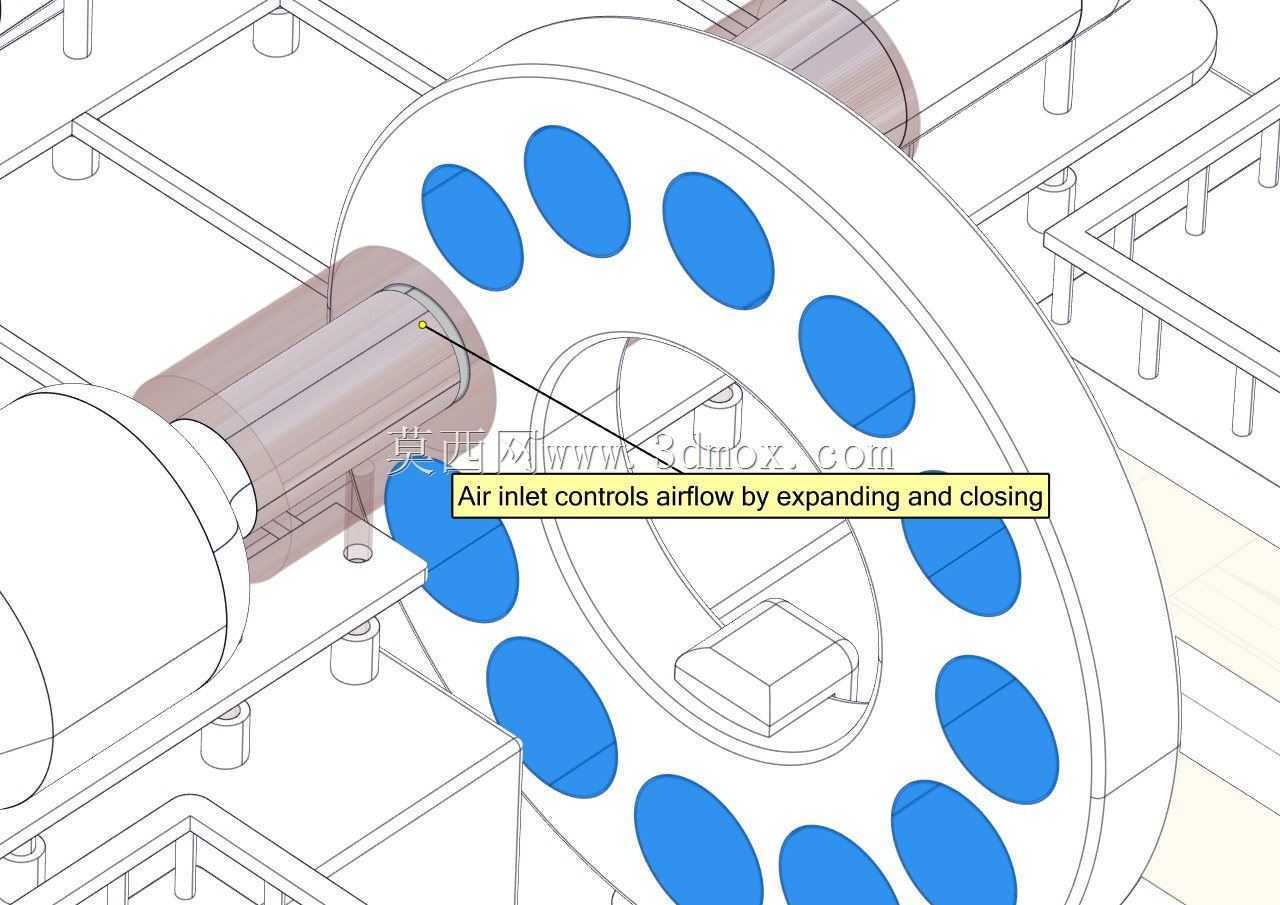

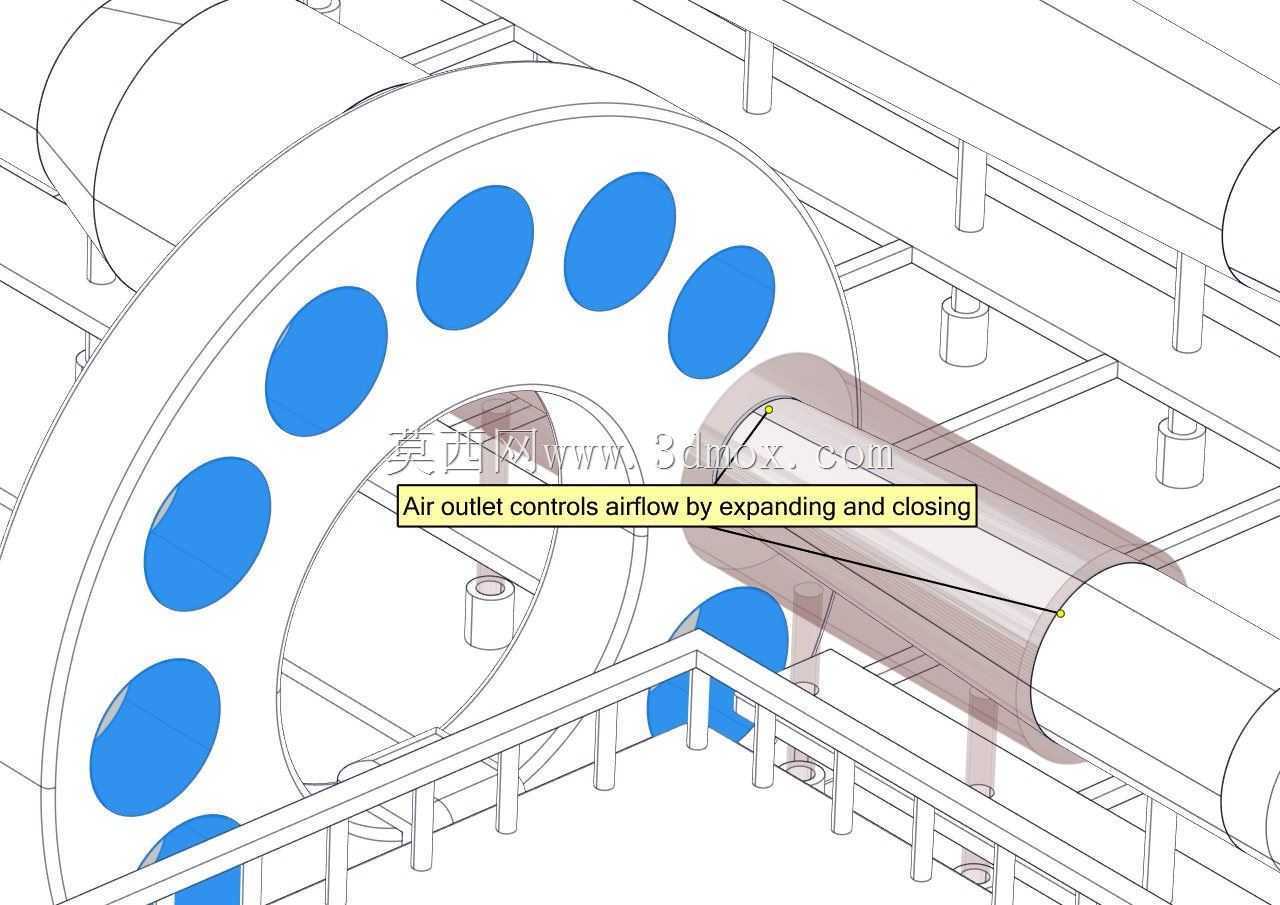

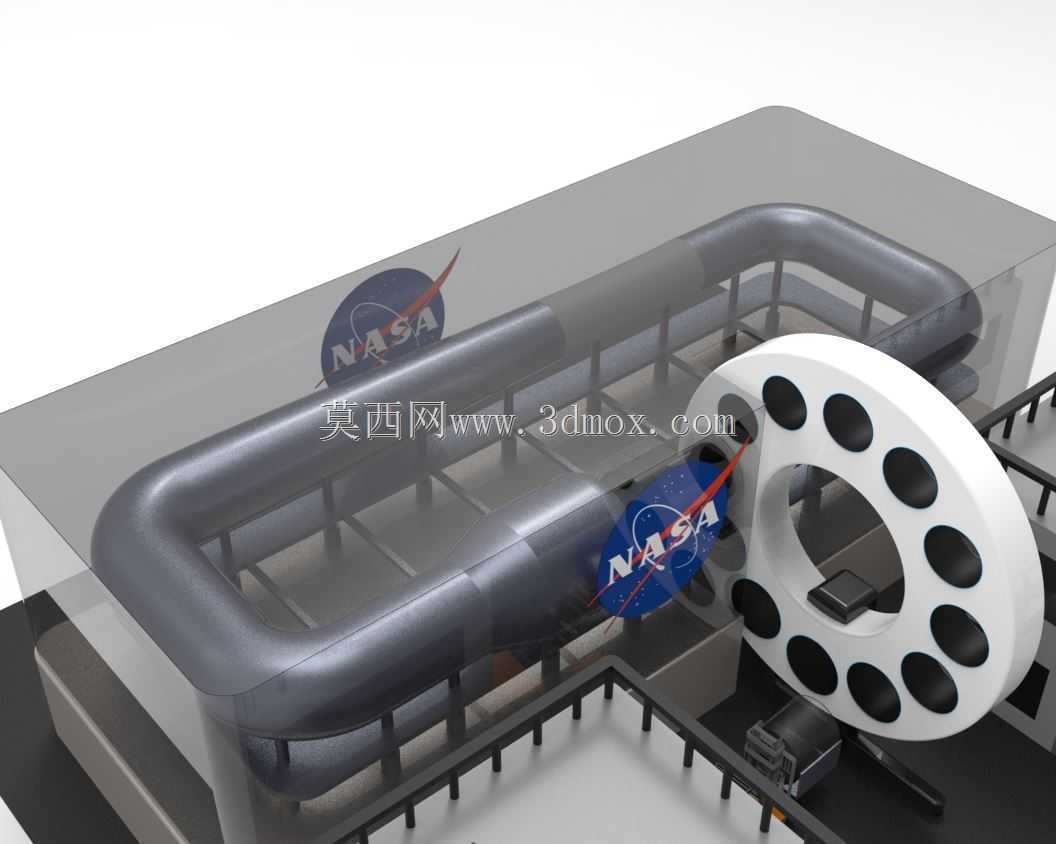

　　风道部分采用圆滑过渡的弯管结构连接动力段与测试段，弯管内壁做流线型修型处理，减少气流在弯道处的涡流损失，降低风洞运行的能耗，同时提升试验段内的流场均匀性。进出气口位置设置可调式导流叶片机构，通过调节叶片的开合角度，可精准控制进气总压、出气背压参数，模拟不同高度、不同飞行速度下的进气工况，调节机构采用外置式驱动设计，维护时无需进入风道内部即可完成叶片校准、密封件更换作业。

　　安装边界方面，整套风洞底部采用整体式安装基座，基座上预设水平调节地脚螺栓的安装孔位，可在普通工业厂房的硬化地面上完成调平安装，无需额外制作专用减震基础，设备主体与周边墙体、其他试验设备的安全预留距离满足常规实验室布局要求，两侧试验段平台预留足够的操作空间，方便试验人员完成模型装夹、传感器校准、观察窗擦拭等日常作业。

　　功能设计上，这套风洞可满足跨音速阶段的翼型升阻特性测试、飞行器舵面效率验证、进气道总压恢复系数测量等多类试验需求，互换式测试段的设计让同一套风洞主体可适配不同尺寸级别的试验件，从厘米级的小型翼型到米级的缩比整机模型，都能通过更换测试段完成测试，可调进出气口的设计则拓宽了风洞的工况模拟范围，无需额外配置调压支路即可实现多工况的连续调节。设计过程中充分考虑了日常维护的便捷性，所有易损的密封件、导流叶片都采用快拆式固定结构，风道上预留多个观察窗与传感器安装接口，可根据试验需求加装压力传感器、温度传感器、PIV粒子成像测速设备，灵活扩展测试能力。

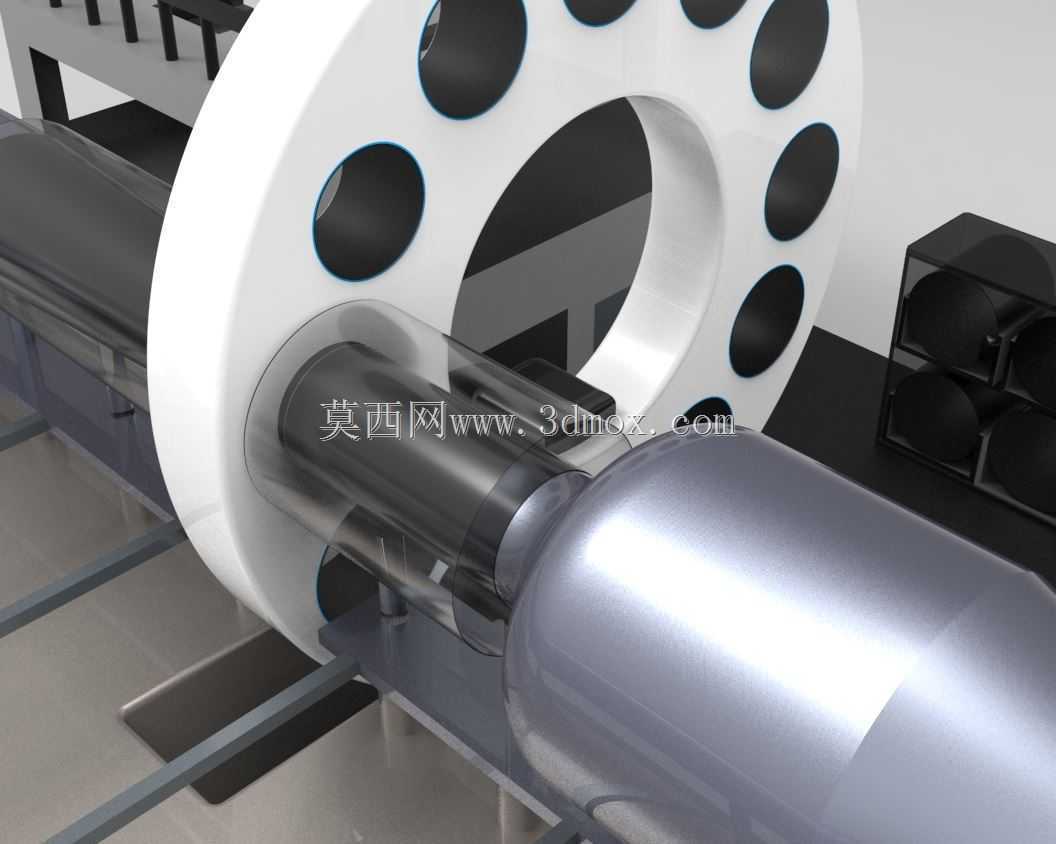

　　从结构强度角度，风洞主体框架采用型钢焊接结构，经过时效处理消除焊接应力，避免长期运行过程中出现结构变形影响流场精度，风道内壁采用光滑的金属板材拼接，接缝处做打磨平滑处理，减少壁面粗糙度对流场的干扰，核心的流量调节轮盘采用耐磨合金材质制作，配合高精度的旋转定位机构，可保证轮盘旋转后的通流孔对位精度，避免出现气流泄漏、流场紊乱的问题。
