大载重垂直起降无人机无刷动力电机结构

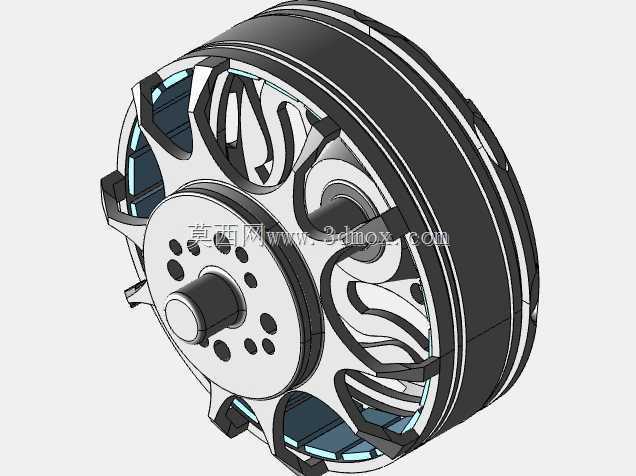

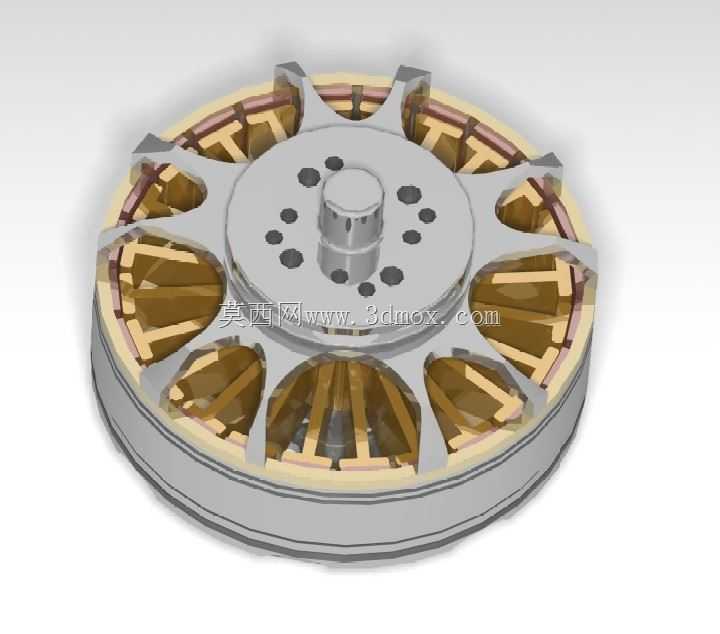

　　在垂直起降固定翼无人机、多旋翼重载无人机的动力系统选型阶段，动力单元的推力冗余、结构可靠性、安装适配性是决定整机飞行性能的核心要素，本次呈现的无刷电机结构，正是针对7公斤至10公斤级垂直起降类无人机开发的专用动力部件，其最大持续推力输出可达到5公斤，在常规四轴布局下可提供充足的动力冗余，满足满载作业、复杂气象条件下的飞行推力需求。从结构设计思路来看，该电机采用外转子式无刷结构布局，转子外壳集成了一体化的辐条式支撑结构，这种设计并非单纯为了外观辨识度，而是在保证转子结构强度的前提下，最大化降低转子壳体的自身重量，同时辐条之间的大尺寸镂空区域可以为电机内部的定子绕组提供充足的风冷散热通道，在电机持续高功率输出时，

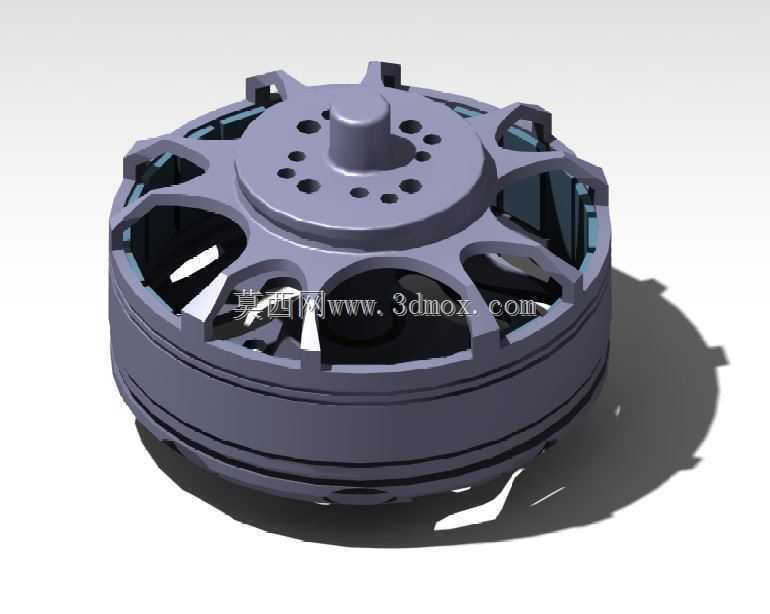

　　转子旋转带动的气流可以直接穿过镂空区域带走绕组产生的热量，避免高负载下绕组过热导致的退磁、功率衰减问题。电机顶部的端盖设计了多组均匀分布的安装孔位，孔位采用同心圆排布方式，可适配市面上主流的无人机机臂安装座标准孔距，不需要额外设计转接件即可完成固定，安装端面的平面度公差控制在0.05mm以内，可保证电机安装后与机臂的垂直度，避免高速旋转时出现动平衡偏差导致的整机振动问题。转子外壳的外缘做了圆弧过渡处理，没有尖锐的凸起结构，一方面可以降低飞行过程中的空气阻力，另一方面也能避免安装、维护过程中尖锐边角划伤操作人员或线材。从安装边界来看，电机整体为扁圆柱型结构，轴向尺寸紧凑，在安装到机臂末端时不会占用过多的纵向空间，可给螺旋桨留出足够的安装间隙，避免桨叶旋转时与机臂结构产生干涉；电机的定子出线端位于底部中心位置，出线口做了圆角防护处理，可避免飞行过程中线材反复弯折导致的线皮破损，同时中心出线的布局也方便线材沿机臂内部走线，保持整机气动外形的整洁。在实际应用场景中，这类电机除了适配常规的多旋翼航拍无人机外，更适合搭载在需要大载重能力的垂直起降固定翼无人机上，比如用于电力巡检、农林植保、地形测绘作业的工业级无人机，这类机型在垂直起降阶段需要动力单元提供足够的推力克服整机重力，在平飞阶段电机处于低功率巡航状态，该电机的绕组设计兼顾了大推力输出与低转速下的效率表现，可有效延长整机的续航时间。结构设计过程中，

　　转子的磁钢固定方式采用了内嵌加胶粘的双重固定结构，可避免电机在高速旋转、急加速急减速过程中磁钢出现移位、脱落的问题，电机的轴承选用了深沟球轴承搭配止推轴承的组合，可同时承受径向载荷与螺旋桨旋转产生的轴向拉力，在长时间大负载运行下依然能保持稳定的旋转精度，减少轴承磨损带来的维护需求。电机顶部的中心凸台为螺旋桨安装定位基准，凸台的尺寸与标准桨座的定位孔完全匹配，安装螺旋桨时可快速完成同轴定位，避免桨叶安装偏心导致的振动问题，凸台中心预留的螺纹孔可配合桨夹完成螺旋桨的压紧固定，压紧力均匀分布在桨叶安装面上，不会出现高速旋转时桨叶打滑的问题。从结构细节来看，电机的定子铁芯采用了高导磁率的硅钢片叠压而成，叠片之间的绝缘处理可有效降低涡流损耗，

　　提升电机的能量转换效率，绕组采用了多股并绕的方式，可降低大电流下的集肤效应，减少绕组发热，让电机在持续大推力输出时依然能保持稳定的功率输出。外壳的辐条结构经过了有限元强度校核，在电机最大转速下的结构变形量控制在允许范围内，不会因为离心力导致辐条变形触碰内部定子，同时辐条的截面采用了翼型设计，可降低转子旋转时的风阻与风噪，提升整机飞行的静音表现。对于结构设计从业者而言，这类电机的结构设计思路有不少可借鉴之处，比如在旋转部件的设计中，如何平衡结构强度、自重、散热三者的关系，如何通过合理的孔位布局提升产品的安装适配性，如何通过细节结构设计降低后续的维护成本，这些设计考量都需要结合实际的应用场景反复迭代优化，而不是单纯追求参数上的高性能。在进行无人机动力系统匹配时，除了关注电机的最大推力参数，还要结合电机的重量、安装尺寸、效率曲线进行综合选型，过重的电机会增加整机的无效载荷，反而会降低整机的载重能力与续航表现，该电机在结构设计时通过拓扑优化去除了非受力区域的多余材料，在保证结构强度的前提下将自身重量控制在合理范围内，实现了推力重量比的优化。
