大载重长航时四旋翼无人飞行器结构设计

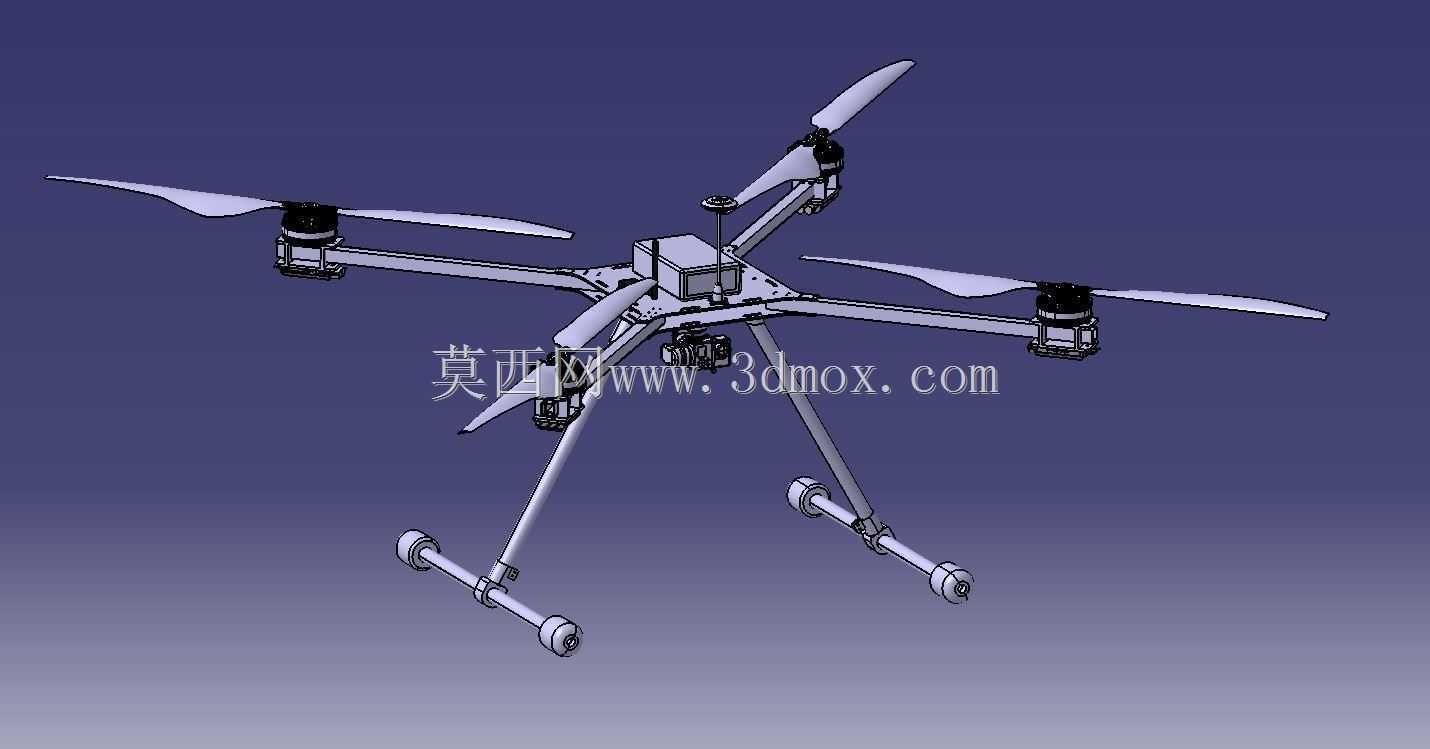

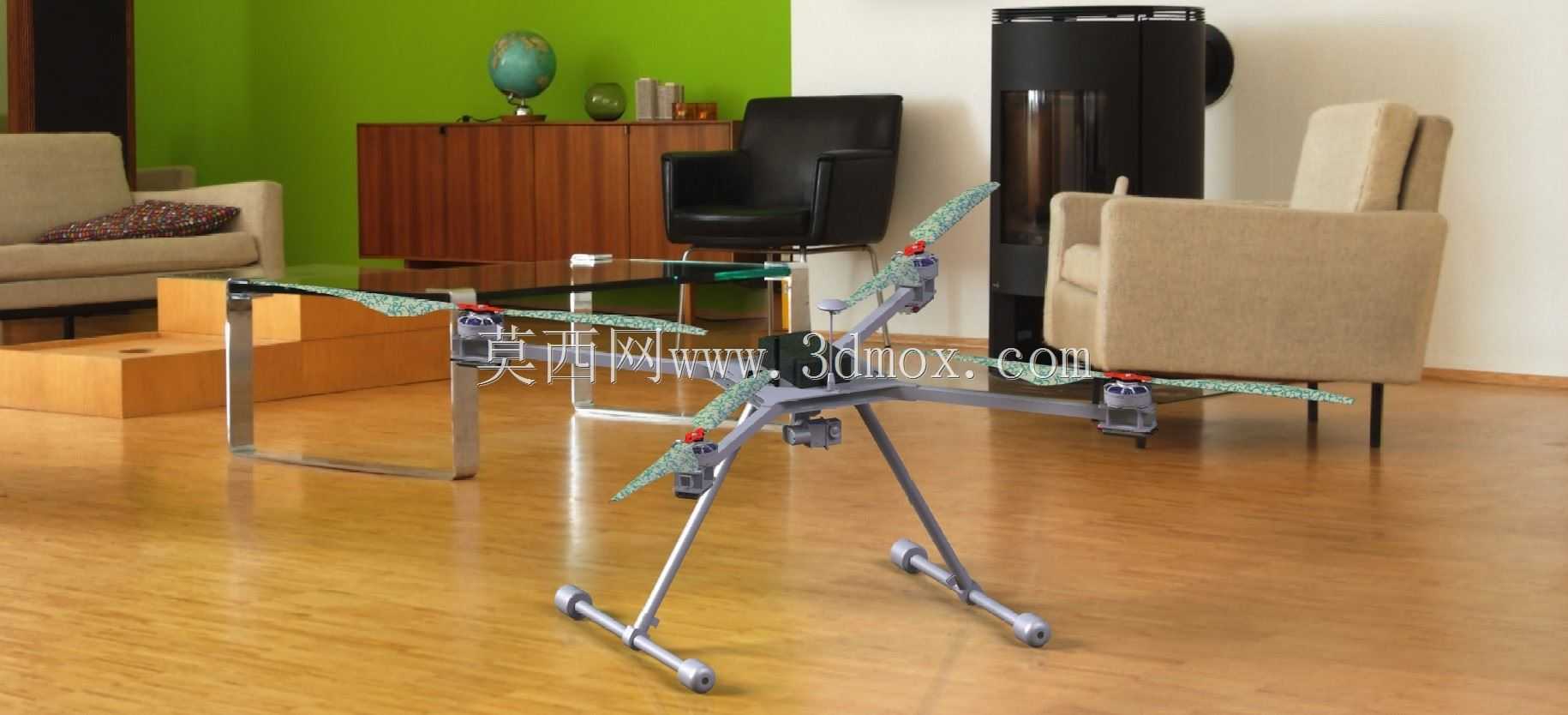

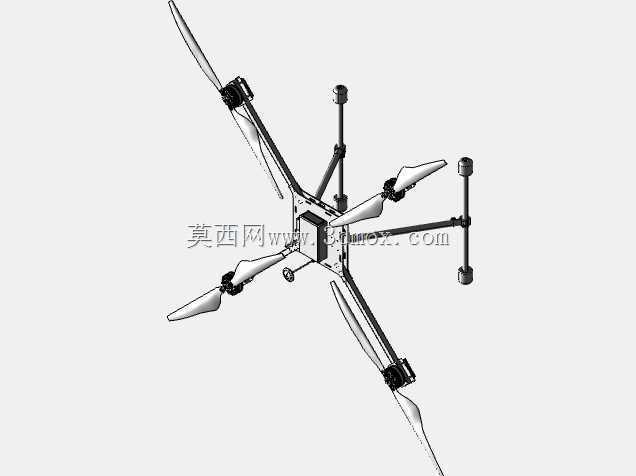

　　这款四旋翼飞行器的结构设计围绕1公斤有效载荷承载、1小时续航的核心指标展开，在民用低空作业场景中可适配多类实际作业需求，包括小范围农林植保药剂播撒、轻量巡检设备挂载、短途应急小件物资投送、低空航拍测绘设备搭载等场景，区别于消费级娱乐类四轴产品，其结构冗余度与载荷适配性完全面向作业类需求设计。从整体布局来看，采用了经典的X型四旋翼构型，机臂采用对称等长设计，四个旋翼的旋转平面处于同一水平高度，动力单元的安装座预留了标准的电机安装孔位，可适配对应拉力级别的外转子无刷电机，旋翼采用大尺寸低转速桨叶，在保证单轴拉力冗余的同时降低飞行过程中的动力损耗，匹配长航时的续航需求。起落架部分采用了高置式滑橇结构，

　　两根纵向的滑橇支腿通过倾斜的支撑臂与机身主体连接，支撑臂的角度经过力学优化，既保证了降落时的冲击缓冲行程，也避免了起落架结构对下视挂载设备、下方旋翼气流的遮挡，滑橇底部的接触端做了圆弧过渡处理，可在硬质平整地面、短草皮等常见起降面稳定停靠，不会出现侧翻卡滞问题，起落架的整体高度预留了足够的挂载空间，机身下方可挂载任务载荷舱、摄像吊舱或者播撒装置，不会在起降过程中与地面发生剐蹭。机身主体部分采用了轻量化的框架式结构，核心的电池、飞控、电调等部件均布置在机身中心的重心位置，保证整机的重心与几何中心重合，降低飞行过程中的姿态调整能耗，机臂与机身的连接部位做了加强结构处理，可承受大载荷飞行时的机臂振动与弯矩，避免长期飞行出现连接松动问题。

　　从设计思路上，这款飞行器优先保证了载荷能力与续航的平衡，没有采用过度复杂的折叠结构来压缩收纳体积，而是将结构强度、维护便捷性放在首位，每个机臂的动力单元均可单独拆卸更换，外场作业时出现动力故障可快速替换备件，不需要拆解整机结构。旋翼的安装位置经过气动布局校核，相邻旋翼的旋转范围没有重叠区域，同时预留了足够的安全间隙，避免飞行过程中出现桨叶打碰的问题，机臂的长度匹配所选桨叶的尺寸，保证下洗气流能够顺畅通过，不会在机身表面形成乱流影响飞行稳定性。在安装边界方面，整机的横向与纵向尺寸经过优化，既保证了大桨叶的安装空间，也能够适配常规的民用车辆后备箱运输，不需要完全拆解即可完成转场，机身顶部预留了GPS模块、数传天线的安装位，

　　接口位置做了走线规划，避免线材外露干扰旋翼或者增加飞行风阻。结构件的选材上兼顾了轻量化与结构强度，承力部位采用高强度航空铝合金加工，非承力的整流部分可采用轻质工程塑料，在保证整机结构刚度的前提下控制空机重量，将更多的重量配额留给有效载荷与电池容量，匹配1小时续航的设计目标。这款飞行器的结构设计没有追求花哨的外观造型，所有的结构特征均服务于功能需求，比如电机安装座的散热筋结构可辅助电机飞行过程中的散热，电调布置在机臂靠近电机的位置，缩短了动力线长度，降低线路损耗，机身内部的电池舱预留了绑带安装位，可固定不同容量的动力电池，适配不同作业半径的需求。在实际作业场景中，这款飞行器可在低空空域稳定悬停，搭载1公斤载荷时仍保留足够的动力冗余，能够应对3-4级风下的作业环境，不会出现姿态漂移过大的问题，滑橇式起落架的设计也让它能够在临时找的平整起降点快速起飞作业，不需要专用的起降平台，非常适合外场零散作业的使用需求。
