多旋翼无人机高压电子调速器结构设计

　　在多旋翼无人机动力系统的选型匹配中，电子调速器是连接飞控输出信号与动力电机的核心执行部件，直接决定动力输出的响应精度、工况耐受能力与整机飞行可靠性，尤其针对工业级、大载重多旋翼飞行平台，电调的性能冗余与结构防护设计，是保障复杂场景下作业稳定性的关键。本次呈现的这款适配高压电源系统的多旋翼电调，在结构设计阶段就充分考虑了工业应用场景的实际使用需求，从壳体材质选型、接口布局到安装固定方式，都围绕恶劣工况下的长期稳定运行做了针对性优化。

　　从实际应用场景来看，这款电调可适配4S锂聚合物电池到14S高压锂聚合物电池的宽电压输入范围，能够覆盖从中小型行业巡检无人机到大载重物流运输、植保作业多旋翼平台的动力配套需求，在搭配高扭矩外转子无刷电机使用时，可提供持续125A的电流输出能力，满足大拉力螺旋桨在满油门爬升、大机动飞行、满载作业工况下的电流供给需求，避免因电流冗余不足导致的电调过热、动力掉转甚至空中停转的风险。在功能特性设计上，这款HE版本的电调针对高压运行场景做了热性能专项优化，通过壳体材质与内部导热路径的设计，降低大电流持续输出时的功率器件温升，同时内置主动防打火电路，在电池接入瞬间抑制浪涌电流，避免接插件打火烧蚀的问题，延长电源接口的使用寿命，也减少现场作业时的操作安全隐患。

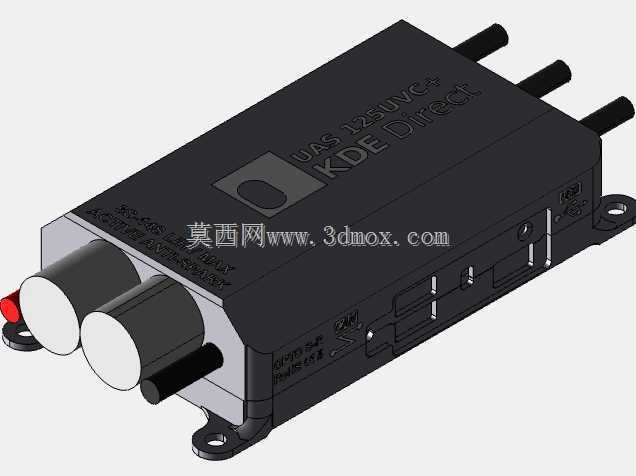

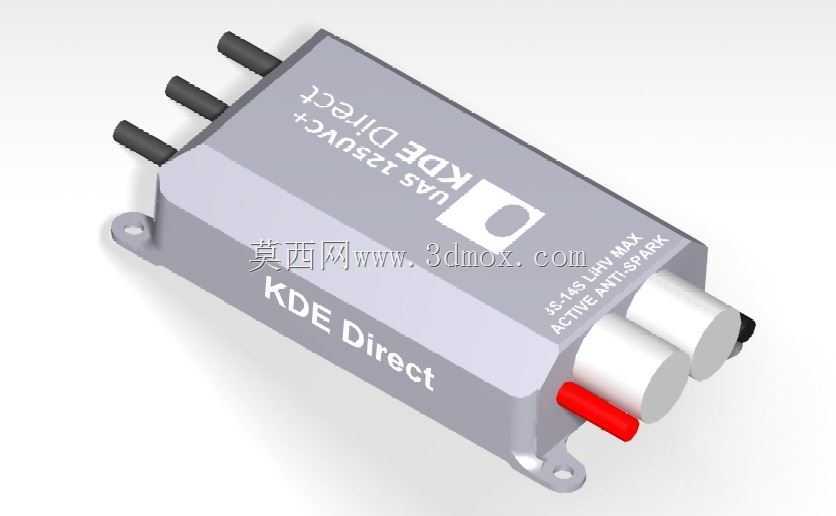

　　结构设计层面，这款电调采用全铝6061-T6材质作为外壳主体，一方面利用金属材质的高导热特性，将内部功率MOS管、驱动电路工作产生的热量快速传导到外壳表面，通过飞行过程中的自然气流完成散热，无需额外加装散热风扇即可满足持续大电流工作的散热需求，减少了活动部件带来的故障点；另一方面铝合金外壳的结构强度远高于常见的塑料外壳电调，在整机装配、运输以及作业过程中遇到磕碰、冲击时，能够有效保护内部电路板不受外力损坏，配合IP66等级的密封设计，可在雨天、高粉尘、高湿度的野外作业环境下正常工作，避免雨水、沙尘侵入壳体内部造成电路短路，适配电力巡检、农林植保、应急救援等复杂外场作业场景的使用要求。

　　接口布局上，这款电调的动力输出端采用三个大电流香蕉插座直出的设计，可直接匹配大线径的电机动力线，降低接线处的接触电阻，减少大电流下的线损发热；电源输入端采用大电流接插件，同时集成CAN总线通讯接口与Micro-USB配置端口，其中CAN总线接口可支持飞控系统与电调之间的双向通讯，实时回传转速、电流、温度等运行参数，方便飞控系统做动力匹配优化与故障诊断，Micro-USB端口则可用于电调固件升级、油门行程校准、参数配置等操作，满足不同动力系统的匹配调试需求。安装边界方面，电调壳体两端设计有带安装孔的固定耳，安装孔位的间距、孔径都做了标准化设计，可直接通过螺丝固定在无人机机臂的碳管安装座或者中心板的预留安装位上，壳体整体外形为规整的长方体结构，出线方向统一，在整机布线时可顺着机臂方向排布动力线与信号线，减少走线弯折，优化机臂部分的气动外形，同时规整的外形也方便做整机的电磁屏蔽处理，降低电调大电流工作时对飞控、GPS、数传等航电部件的电磁干扰。

　　在实际装机匹配过程中，结构设计人员需要注意电调与电机、螺旋桨的参数匹配，根据整机起飞重量、单轴拉力需求选择对应KV值的电机与合适尺寸的螺旋桨，确保电调的持续电流、峰值电流冗余量满足全工况下的使用要求，同时安装时需要在电调固定耳与安装座之间加装减震垫，减少电机转动带来的高频振动传递到电调壳体上，避免长期振动导致内部元器件焊点脱落；布线时需要将电调的动力线与信号线分开排布，避免动力线的交变磁场干扰通讯信号，同时在接插件处做防水胶圈或者热缩管密封处理，进一步提升整机的环境耐受能力。这款电调的结构设计充分平衡了散热性能、结构强度、防护等级与安装便利性，没有冗余的装饰性结构，所有外形设计都服务于功能实现，是工业级多旋翼动力系统配套部件的典型设计思路，对于从事无人机结构设计、动力系统选型的工程人员来说，其壳体散热结构、密封设计、安装接口布局都具备较高的参考价值，可作为同类航电部件结构设计的参考样本。
