三轴铣床专用定位夹持金属结构件

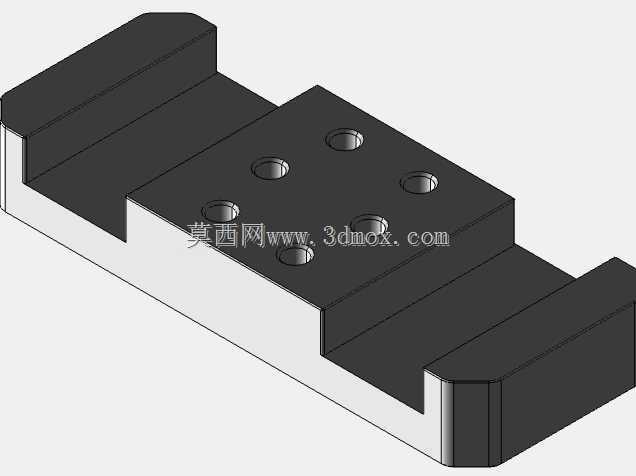

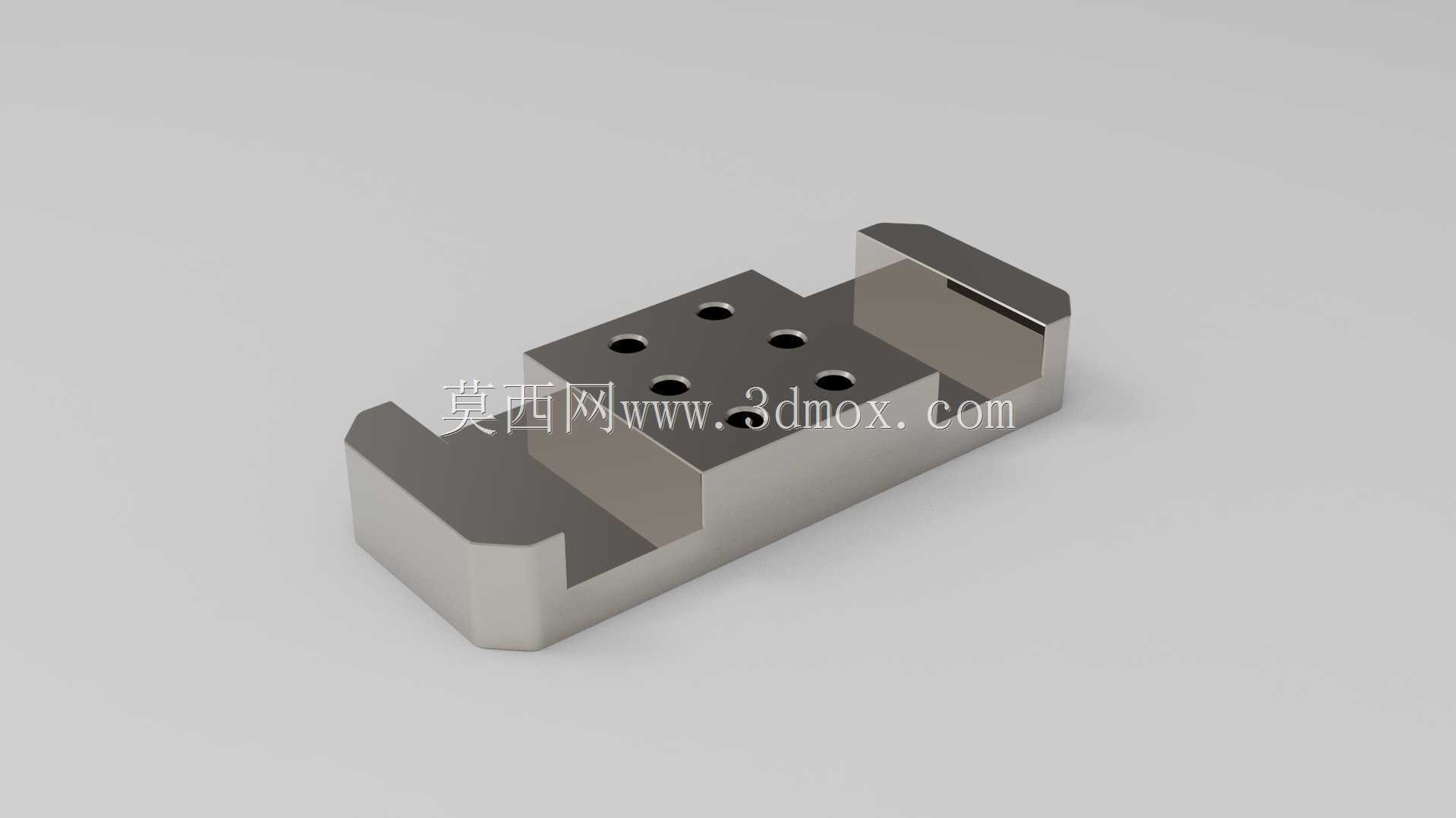

　　在三轴铣床的常规加工场景里，这类金属结构件承担着工件定位与辅助夹持的核心作用，日常安装在铣床工作台的T型槽工位上，配合平口钳或者专用夹具完成毛坯料的快速定位，能有效减少单件装夹的找正时间，尤其适合小批量多品种的机加工生产场景，比如小型五金零件、非标设备结构件的铣削工序中，这类构件可以作为固定挡块使用，限制工件X、Y两个轴向的自由度，避免铣削过程中工件受切削力作用出现位移，保障加工尺寸的一致性。从结构设计来看，该构件采用一体化铣削成型的加工思路，主体为矩形块状结构，两侧延伸出对称的L型挡边，挡边的垂直面与底面经过精铣处理，平面度控制在0.02mm以内，保证与工作台面、工件侧面的贴合度，中间区域均匀分布六个沉头安装孔，

　　孔位间距按照标准铣床T型槽的通用间距设计，可直接通过T型螺栓完成固定，不需要额外加工过渡连接板，适配市面上多数常规规格的立式三轴铣床工作台安装尺寸。构件的安装边界需要重点关注，其底面为全平面接触设计，安装时需要提前清理工作台面的切屑与油污，避免垫屑导致构件倾斜，影响定位精度；两侧挡边的高度经过优化，既不会干涉铣刀的走刀路径，也能为工件提供足够的侧向支撑力，针对厚度在20mm到80mm之间的矩形毛坯，都能实现稳定的侧向定位，当加工异形工件时，也可以在挡边与工件之间加装角度垫块，拓展定位适用范围。设计过程中特意对构件的棱边做了C2倒角处理，一方面避免安装过程中锋利棱边划伤操作人员，另一方面也能减少工件装夹时与构件棱边的磕碰损伤，

　　构件的材质选用45号钢调制处理，表面经过发黑防锈处理，在车间常规加工环境下可以长期使用而不会出现锈蚀变形，日常维护只需要定期清理安装孔内的切屑，检查固定螺栓的预紧力即可，不需要特殊的保养工序。在实际生产应用里，这类结构件往往成对配合使用，分别布置在工件的两个相邻侧面，配合工作台前端的夹具形成三点定位支撑，相比传统的单个挡块定位，这种对称结构的构件受力更均匀，即使在大切削量的粗加工工序中，也能承受较大的侧向切削力，不会出现挡边变形或者位置偏移的问题。针对不同的加工需求，该构件的中间安装孔设计为长圆形余量孔，允许在小范围内调整安装位置，不需要完全对齐T型槽的固定孔位，调整灵活性更高，当需要加工不同尺寸的工件时，只需要松开固定螺栓，

　　滑动构件到合适位置再锁紧即可，大幅缩短了工装调整的辅助时间。从建模逻辑来看，该零件的特征全部采用参数化设计，所有孔位尺寸、挡边高度、主体厚度都可以根据不同型号的铣床参数进行快速调整，不需要重新绘制基础特征，对于结构设计人员来说，只需要修改对应参数就能生成适配不同设备的同类型构件，能有效减少重复建模的工作量。在实际的铣削加工验证中，该构件的定位重复精度可以控制在0.03mm以内，完全满足常规机加工的精度要求，针对铝合金、45号钢、铜件等常见加工材质的铣削工序，都能提供稳定的定位支撑，不会因为工件材质的硬度差异出现定位失效的问题。需要注意的是，该构件不适合作为重载切削的主夹持部件，仅作为辅助定位挡块使用，主夹持力仍然需要由平口钳或者液压夹具提供，在安装时要保证构件的挡边与铣床的X轴或者Y轴方向平行，找正后再锁紧固定螺栓，避免因为构件安装倾斜导致工件定位出现角度误差，最终影响加工零件的形位公差。
