离心式流体输送用叶轮三维结构设计

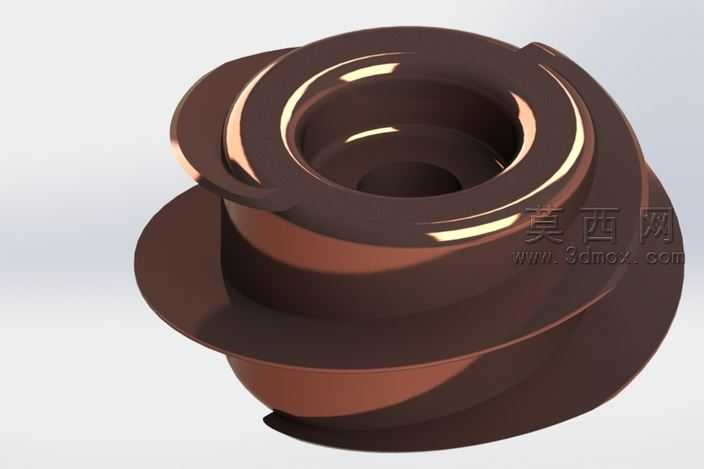

本叶轮模型采用SolidWorks完成全参数化三维建模，建模过程遵循流体机械过流部件的设计逻辑，首先以旋转凸台命令构建叶轮的核心基体，依次完成轮毂、轮盖的基础曲面轮廓搭建，针对叶片部分采用曲面放样结合加厚的方式实现，精准还原叶片的空间扭曲角度，确保叶片进口安放角、出口安放角符合离心式叶轮的流体动力学设计要求，避免建模过程中出现曲面褶皱、曲率突变的问题。模型完成基础实体搭建后，对各衔接部位做了圆角过渡处理，尤其是叶片与轮毂、轮盖的连接位置，采用变半径圆角优化应力集中区域，既还原了实际铸件的工艺特征，也保证模型结构的合理性，无多余碎面、重叠实体等建模错误，可直接用于后续的流体仿真分析、结构强度校核或者工程出图。渲染阶段采用高光泽深棕色金属材质模拟铸钢或工程塑料叶轮的表面质感，通过调整材质的反射率、粗糙度参数，还原机械加工后零件表面的细腻反光效果，场景内采用三点布光方式，主光源从斜上方投射突出叶轮的曲面层次，辅助光源补全暗部细节避免结构阴影过重，背光源勾勒叶轮的外轮廓线条，清晰呈现轮盘的阶梯结构、叶片的弧形曲面以及中心安装孔的同轴度特征。从结构设计来看，该叶轮为闭式离心叶轮结构，包含前盘、后盘以及扭曲叶片三个核心部分，中心设置的阶梯孔用于与泵轴或电机轴配合定位，外缘的凸台结构可用于安装密封件或者与壳体配合限位，叶片的型线采用后弯式设计，能够在流体输送过程中获得更高的效率，降低运行过程中的水力损失，整体结构紧凑，各部分壁厚均匀，符合铸造或者注塑成型的工艺要求，可直接作为水泵、离心泵、风机等流体输送设备的核心部件参考模型，也可用于机械设计教学过程中叶轮类零件的建模演示案例，帮助学习者掌握扭曲叶片类零件的建模思路、曲面处理技巧以及结构设计要点，理解流体机械核心部件的设计逻辑与工艺要求。
