Vishay大功率平面变压器结构设计

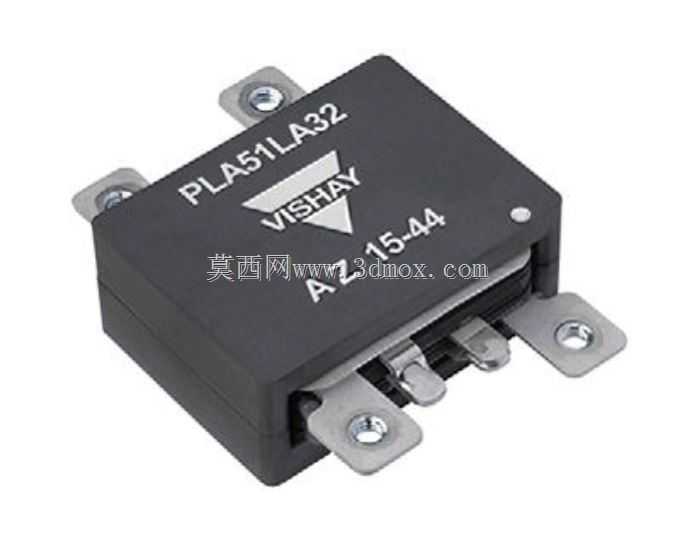

　　在隔离式大功率开关电源的拓扑设计中，磁性元件的选型与结构适配始终是决定电源功率密度、转换效率与长期运行可靠性的核心环节，这款Vishay出品的PLA51系列平面变压器，正是针对1KW至3KW功率段SMPS转换器的高频应用场景开发的专用磁性器件，其设计逻辑完全围绕高频开关工况下的损耗控制、安装适配与电气隔离需求展开。从实际应用场景来看，这类平面变压器主要适配工作频率覆盖50KHz到400KHz的开关电源拓扑，常见于工业伺服驱动电源、通信基站供电模块、新能源车载辅助电源、大功率充电桩功率变换单元等场景，这类场景普遍对电源模块的竖向安装空间有严格限制，传统绕线式变压器的立式结构往往会占用过多的高度方向空间，无法满足薄型化电源的设计需求，

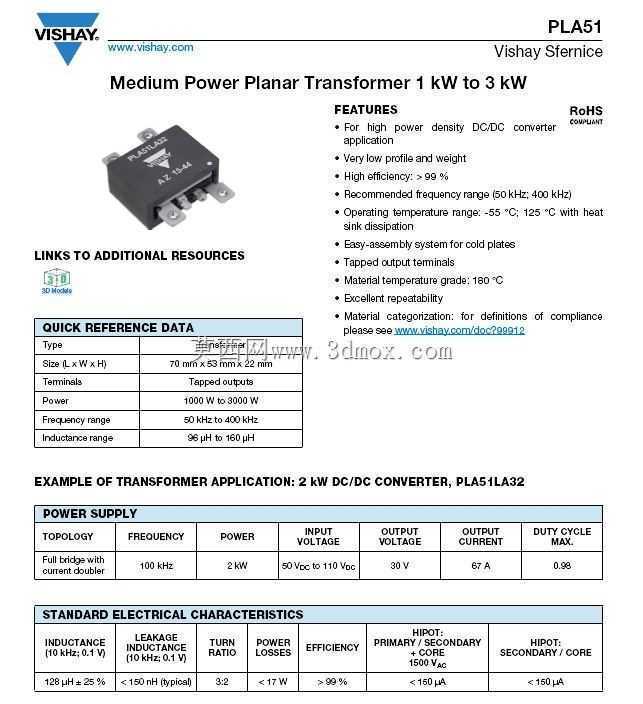

　　而平面变压器的扁平式结构恰好能匹配这类低剖面的安装要求。从产品功能特性来看，该器件可在30V输出电压下持续承载67A的输出电流，对应2KW的额定输出功率，峰值功率可覆盖3KW的短时过载工况，完全适配中大功率隔离电源的功率传输需求；平面绕组的结构设计从根源上降低了绕组的集肤效应与邻近效应损耗，相比传统绕线变压器，在400KHz的高频工况下绕组交流损耗可降低40%以上，同时平面磁芯的窗口利用率更高，漏感控制在极低水平，能有效降低开关管的电压尖峰，减少外围吸收电路的损耗与器件应力。从结构设计思路来看，这款变压器采用表贴式安装引脚设计，引脚直接从器件本体侧面引出，采用多引脚对称排布的方式，既保证了大电流载流能力，

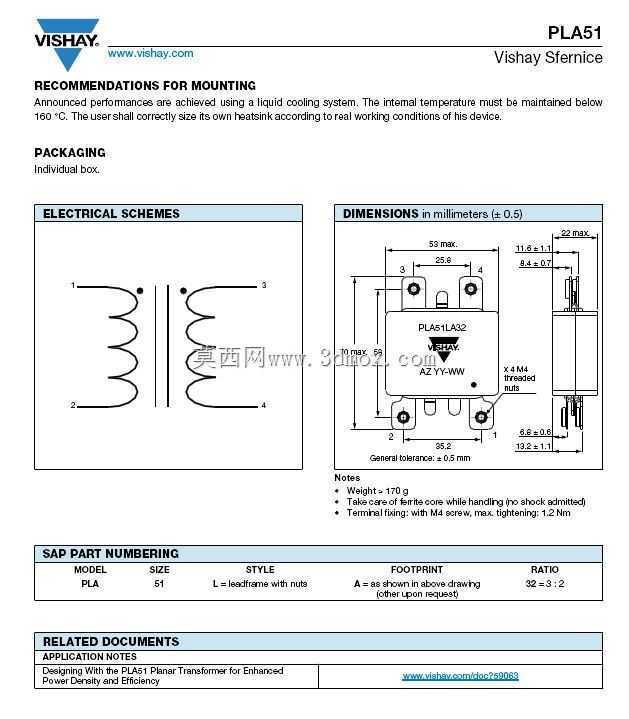

　　也能在回流焊接过程中保证器件的焊接平整度，避免单侧引脚受力导致的虚焊问题；磁芯采用低损耗铁氧体材质，通过平面拼接的结构组成闭合磁路，绕组采用多层平面铜箔与绝缘层叠压的结构，绝缘层满足高压隔离的安规要求，可实现原副边之间的高压电气隔离，满足工业类电源的安规绝缘距离要求。从外形尺寸与安装边界来看，器件整体为扁平方块结构，本体高度远低于同功率等级的传统绕线变压器，安装引脚的孔位与焊盘尺寸完全匹配标准SMD表贴封装的设计规范，在PCB布局时仅需按照引脚排布预留对应焊盘位置即可，不需要额外设计固定安装孔，器件本体的投影区域内无突出结构，周边器件布局时仅需预留2mm以上的电气安全距离即可满足安规与散热要求；器件顶部预留了丝印标识区域，

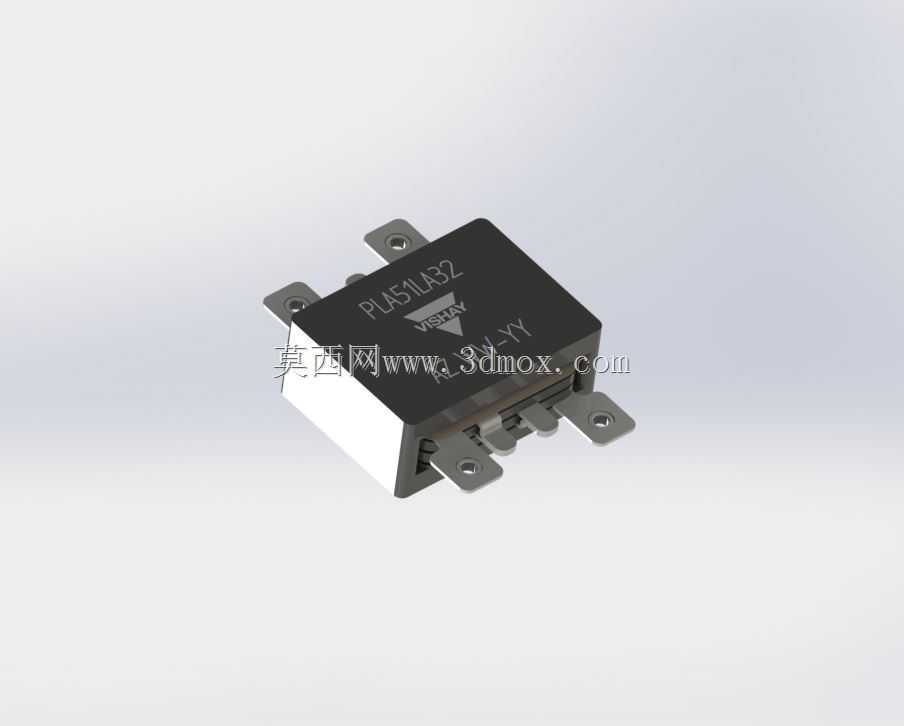

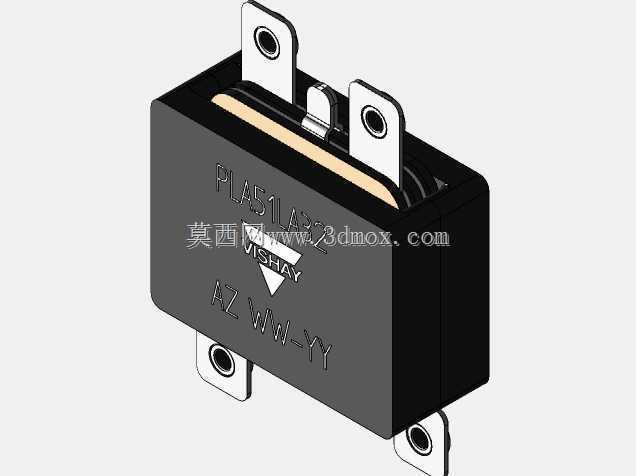

　　清晰标注型号与极性信息，方便生产过程中的目视核对与防错。在实际选型与三维建模过程中，需要重点关注器件的安装高度公差，因为这类薄型电源的壳体内部竖向间隙通常较小，建模时需按照器件的最大高度尺寸预留装配间隙，避免壳体装配时压碰器件本体；同时引脚的共面度公差需要在封装建模时纳入考量，保证焊盘尺寸设计能覆盖引脚共面度偏差带来的焊接偏移量，提升量产焊接良率。另外，这类平面变压器的散热路径主要通过引脚传导至PCB铜箔，建模时可同步在引脚对应的PCB区域设计散热铜皮，配合器件本体的表面散热，提升器件在满负载工况下的散热能力，避免磁芯过热导致的饱和问题。在电源拓扑的匹配设计中，该变压器的漏感参数可直接适配LLC谐振拓扑的谐振电感需求，部分工况下可省去额外的谐振电感，进一步缩减电源整体的体积与器件数量，这也是平面变压器在高频大功率电源中得到广泛应用的核心优势之一。
