0.25英寸钢制无弹簧机械自锁连接结构

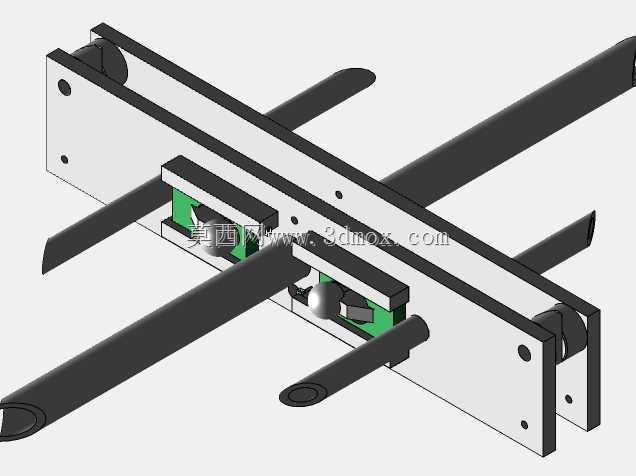

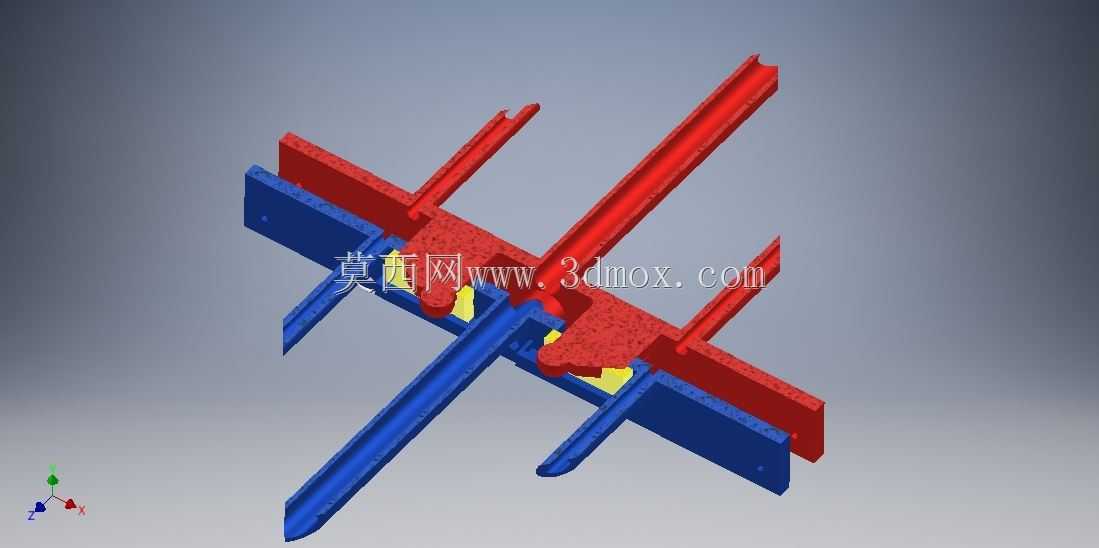

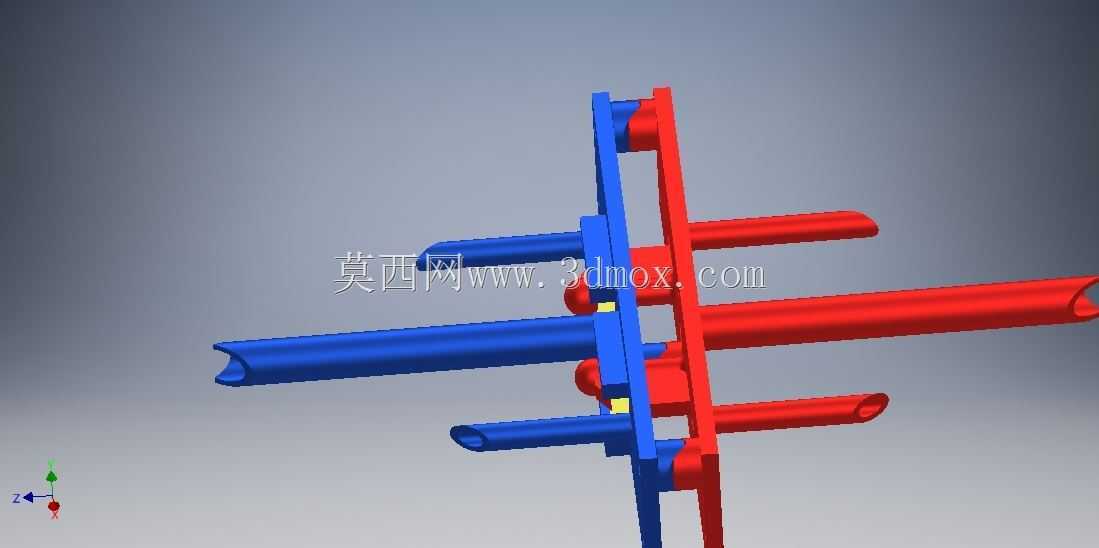

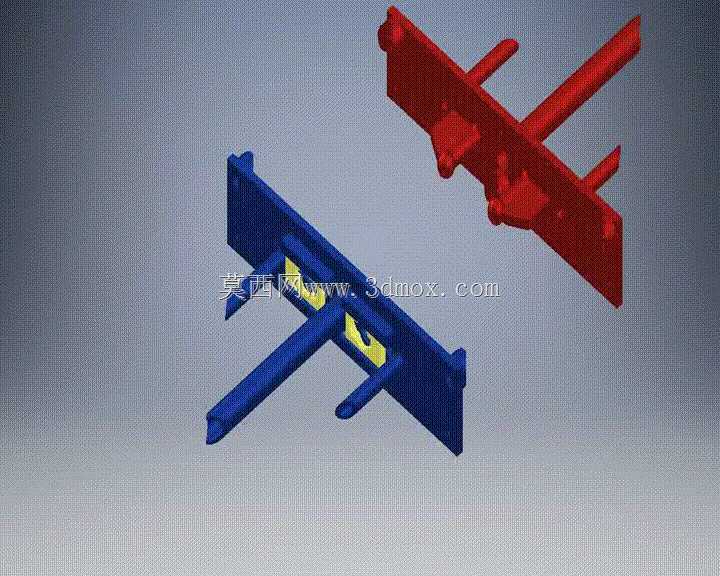

　　在航空航天板件快装、户外精密设备免维护装配场景中，传统带弹簧的锁止连接件长期受高低温交变、振动冲击影响，弹簧易出现应力松弛、疲劳断裂问题，导致连接失效，这款0.25英寸钢制机械自锁连接结构，正是针对这类高可靠、免维护的板件连接需求开发的无弹簧锁止方案。整套连接结构分为公母两个配合板件，主体采用0.25英寸厚度的钢材加工而成，完全取消了弹簧类弹性元件，将运动部件压缩至仅2个滑板锁块，从结构根源上减少了易损件数量，大幅提升连接结构的长期服役可靠性。初始对接阶段，公板上的4个薄钢夹首先与母板接触，完成两个板件的引导与初始定位，无需额外工装辅助即可快速对齐安装孔位，降低现场装配的对位难度。锁板上设计有两个直径不同的通孔，

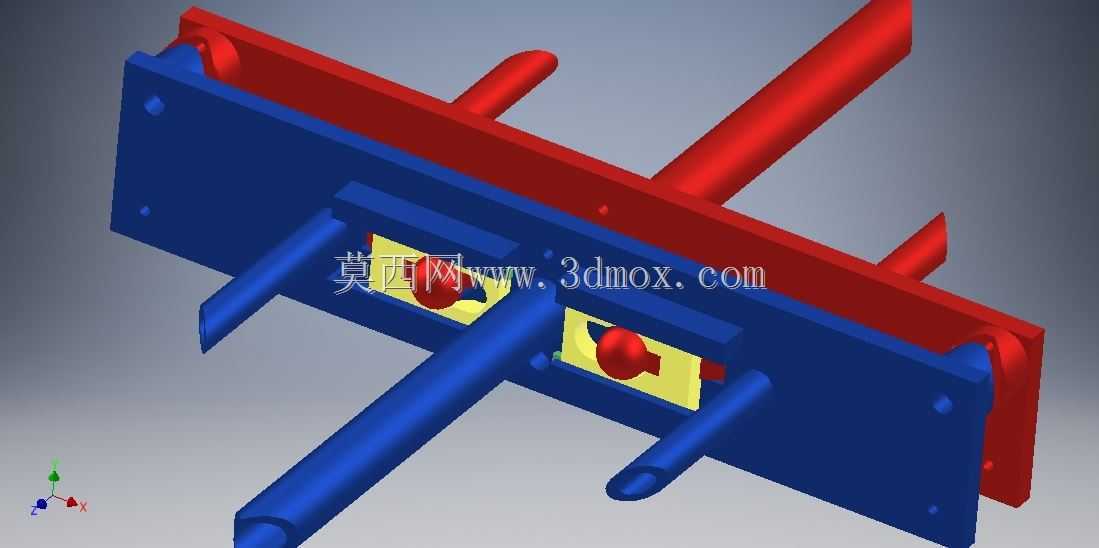

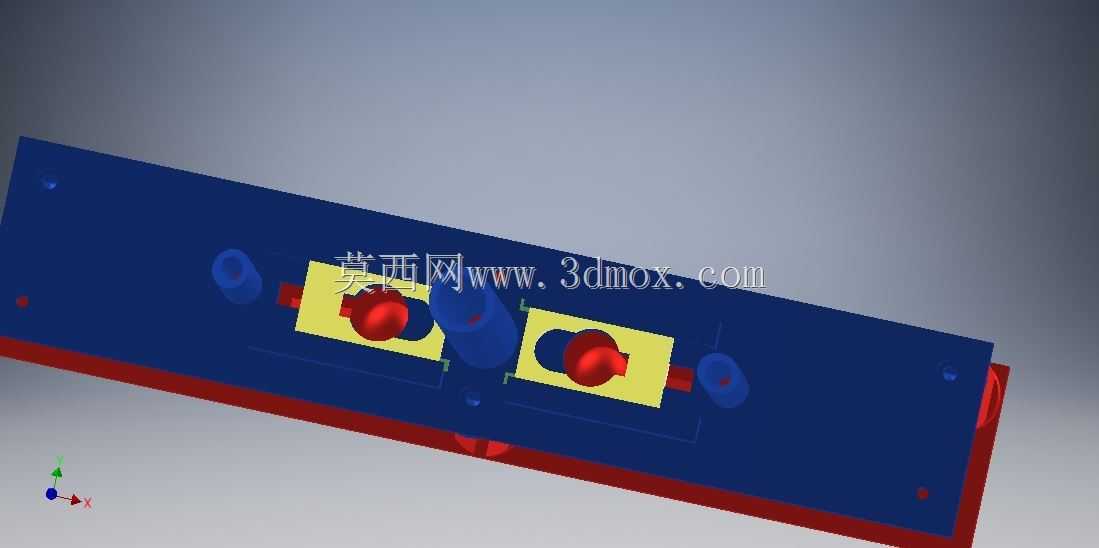

　　直径较大的孔用于穿过第二板上特殊设计的销钉，销钉穿入后与引导钢丝配合完成初步定位，此时拉动钢丝即可带动销钉向锥形导轨方向靠近，锥形导轨的型面会持续挤压锁板，迫使锁板克服初始夹片的预紧力产生滑动，当锁板滑动到位后，小孔会卡在销钉前端的球头位置完成锁止。整套锁止行程中，钢丝的作用是拉动销钉走完最大行程范围，当锁止到位后，即使钢丝出现松弛甚至断裂，锥形导轨的自锁角度与锁板的预紧力也能维持锁止状态，锁板可克服20微米级的摩擦阻力，实现两个板件的永久锁止，完全不会出现松脱问题。从安装边界来看，整套连接结构的外伸定位柱长度适配0.2-0.3英寸厚度的板件安装，安装时仅需在两块待连接板上预制对应销钉孔与夹片避让槽即可，不需要额外加工复杂的型面，

　　适配普通钣金加工、机加工板件的连接需求。在实际应用中，这类结构可用于航天器舱体板件的快速装配、野外通讯设备机箱的免工具拼接、高振动环境下的电气柜板件固定，不需要定期检查弹簧弹力，也不需要额外的紧固件防松处理，装配完成后可长期保持稳定的锁止力。设计阶段特意将运动部件数量压缩到最少，两个滑板锁块的滑动面做了硬化处理，锥形导轨的角度经过反复校核，既保证锁止过程中滑动顺畅无卡滞，又能在锁止后形成可靠的自锁角度，不会因为外部振动导致锁板回退松脱。薄钢夹采用弹性钢材冲压成型，初始定位的夹持力经过精准调校，既能够在对接时提供足够的定位保持力，避免两个板件在锁止前错位，又不会因为夹持力过大导致销钉穿入时阻力过大。

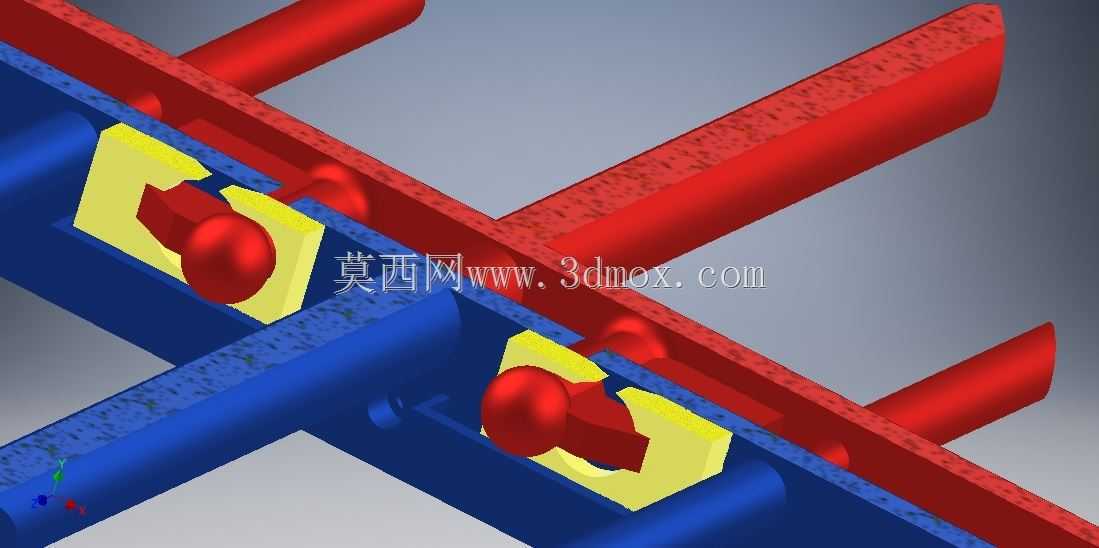

　　销钉前端的球头直径与锁板小孔的直径采用小间隙配合，锁止后球头与锁板的接触面积足够大，可承受较大的板件分离拉力，不会出现局部应力过大导致的部件变形。整套结构没有采用任何易老化的非金属元件，所有金属部件都可做防腐镀层处理，适配高低温、高湿、高盐雾的恶劣服役环境，相比传统的螺栓连接、弹簧锁扣连接，装配效率提升60%以上，长期使用的失效率降低90%以上，尤其适合无法定期维护、对连接可靠性要求极高的应用场景。
