多段拼接式仿火箭造型金属装配构件

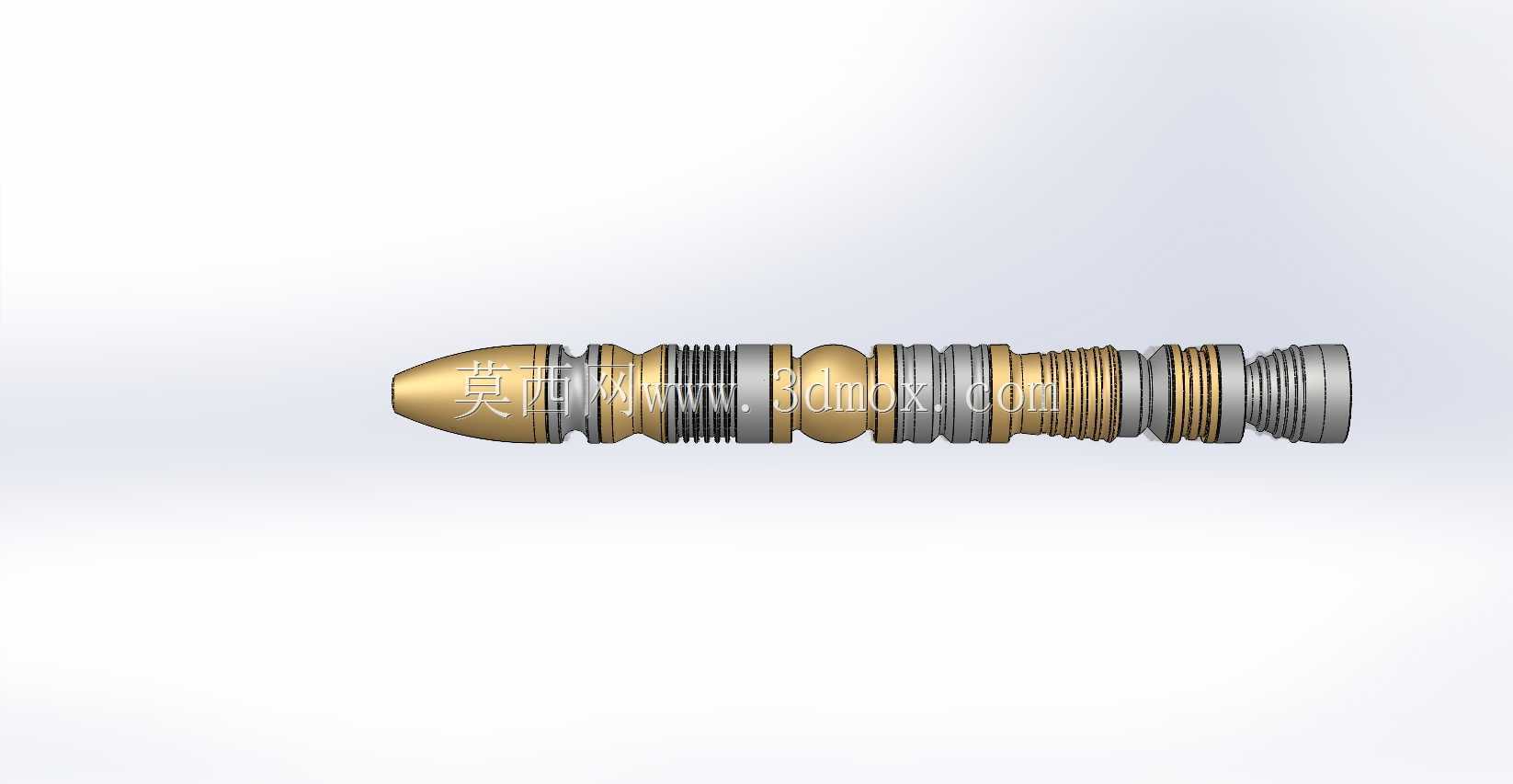

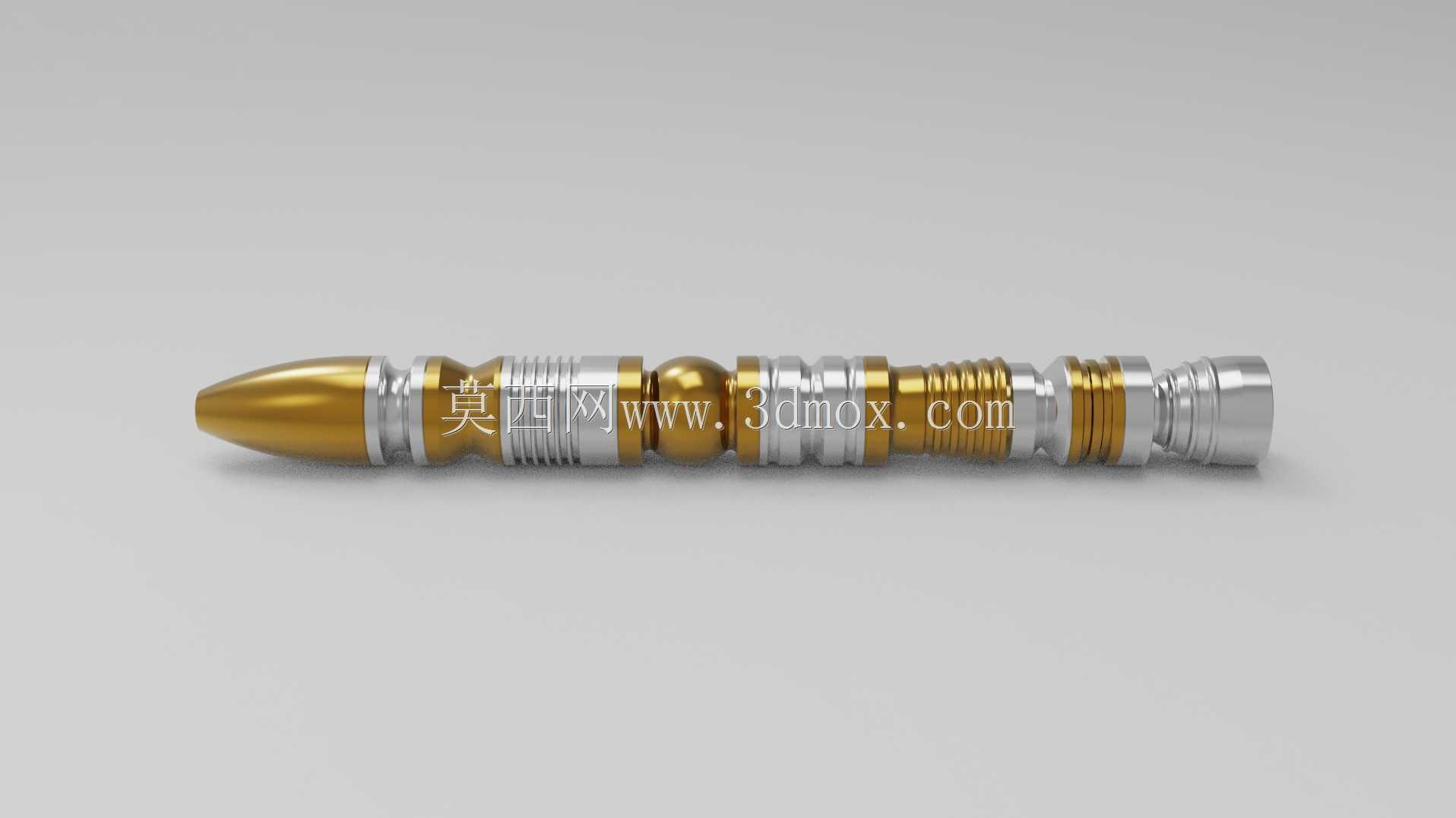

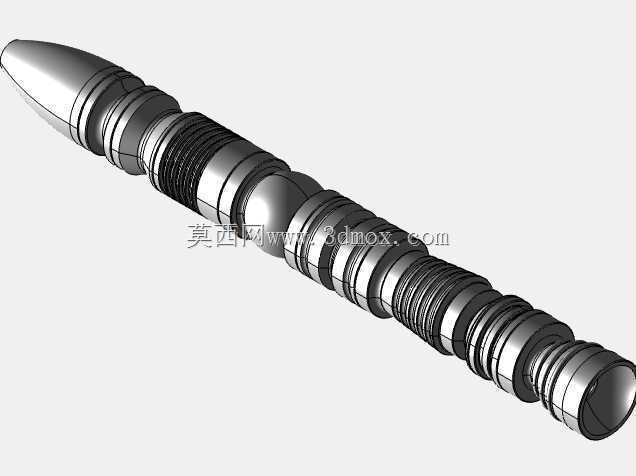

　　该仿火箭造型金属装配构件，整体采用回转体多段拼接结构设计，从头部至尾部依次设置锥形弹头段、过渡环段、螺纹调节段、球形缓冲段、多组卡簧定位段、波纹伸缩段以及尾部连接段，总计由10个独立机加工零件组合而成，各段之间通过精密车削加工的内外圆柱配合面实现同轴定位，配合公差控制在IT6级精度区间，可保证装配后整体径向跳动量不超过0.02mm，满足精密装配场景下的同轴度要求。从实际应用场景来看，这类仿形金属构件常作为高端文创五金配件、精密机械演示教具、个性化机械钥匙扣组件或是小型设备的装饰性操作手柄使用，头部锥形段采用圆弧过渡设计，可避免尖锐边角带来的使用划伤风险，表面做镜面抛光与阳极氧化分色处理，金色与银色金属质感搭配既提升了外观辨识度，

　　也能在长期手持接触过程中减少指纹残留与汗液腐蚀。设计阶段优先考虑了机加工工艺可行性，所有外轮廓曲面均采用数控车床一次走刀成型，避免多工序装夹带来的形位误差，各段之间的连接方式分为螺纹旋合与卡簧定位两种，其中靠近尾部的波纹段采用薄壁车削工艺加工，壁厚控制在0.8mm，既保留了一定的轴向伸缩缓冲能力，也不会因壁厚过薄导致加工变形。安装边界方面，构件整体最大外径为18mm，总长度为120mm，尾部连接段设置有标准M6外螺纹接口，可直接适配对应规格的内螺纹安装基座，无需额外加工转接件；头部锥形段最大直径与中段主体直径保持一致，可适配常规内径18.5mm的透明保护套管，用于展示场景下的防尘防护。各拼接段之间设置有0.5mm宽的环形分隔槽，

　　既可以作为装配时的定位基准线，也能在表面处理时分隔不同镀层区域，避免异色镀层出现混色边界模糊的问题。中段设置的球形凸起段，除了造型装饰作用外，还可作为手持操作时的防滑定位点，手指握持时球形面可贴合指腹曲线，提升手持操作的摩擦力与舒适度；螺纹调节段采用细牙螺纹设计，螺距为0.5mm，可通过旋转对应段调整构件整体长度，调节行程为5mm，满足不同安装场景下的长度微调需求。卡簧定位段的环形槽宽度统一为1.2mm，适配标准GB/T 894.1轴用弹性挡圈，装配时挡圈完全嵌入槽内后不会突出构件外表面，保证整体外观的流畅性，同时可限制相邻两段的轴向窜动，避免长期使用后出现拼接段松动脱落的问题。波纹伸缩段的波纹深度为1mm，波纹间距为2mm，

　　经过反复伸缩测试后，轴向复位偏差不超过0.1mm，可在受到轴向冲击力时提供一定的缓冲吸能作用，减少冲击载荷对尾部连接接口的损伤。所有零件的棱边均做了0.2mm的倒角去毛刺处理，不存在锐边、飞边等加工缺陷，装配后各段拼接面贴合紧密，拼接缝隙不超过0.03mm，肉眼观察无明显错位台阶。表面处理方面，金色镀层段采用镀钛工艺，镀层厚度为0.3μm，硬度可达HV800以上，耐磨性能优异，长期摩擦使用也不易出现镀层脱落；银色段采用镀镍工艺，镀层均匀致密，具备良好的防锈抗腐蚀能力，可在常规室内环境下长期使用不出现氧化锈斑。从建模逻辑来看，整体采用自顶向下的装配设计思路，先绘制整体回转体轮廓草图，再根据功能分区拆分各独立零件，拆分时优先保证各零件的加工工艺性，避免出现无法车削加工的内凹倒扣结构，所有配合面均设置有装配导向锥角，导向角度为15度，可降低装配难度，提高装配效率。
