牵引式偏置圆盘耙农用整地作业设备

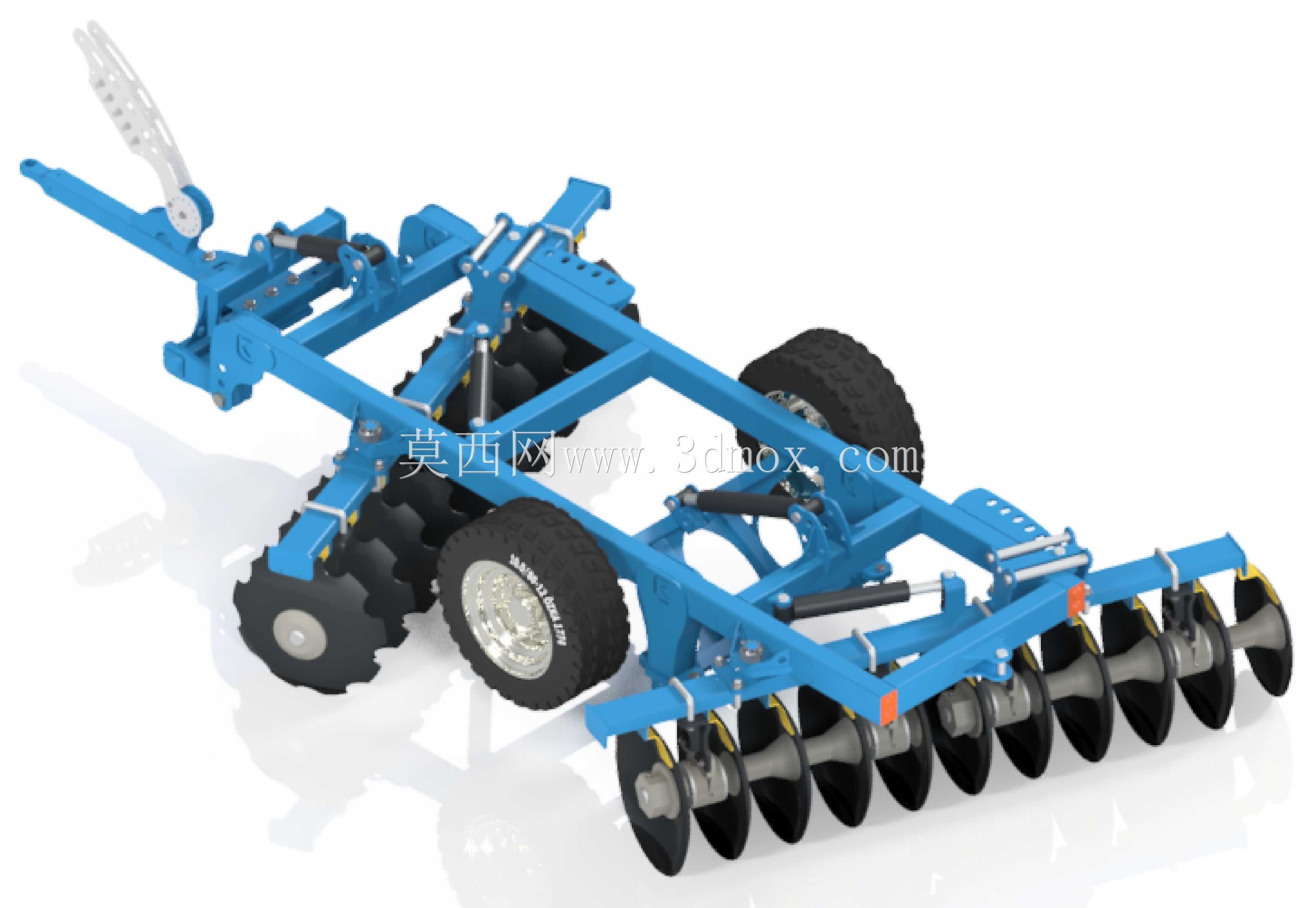

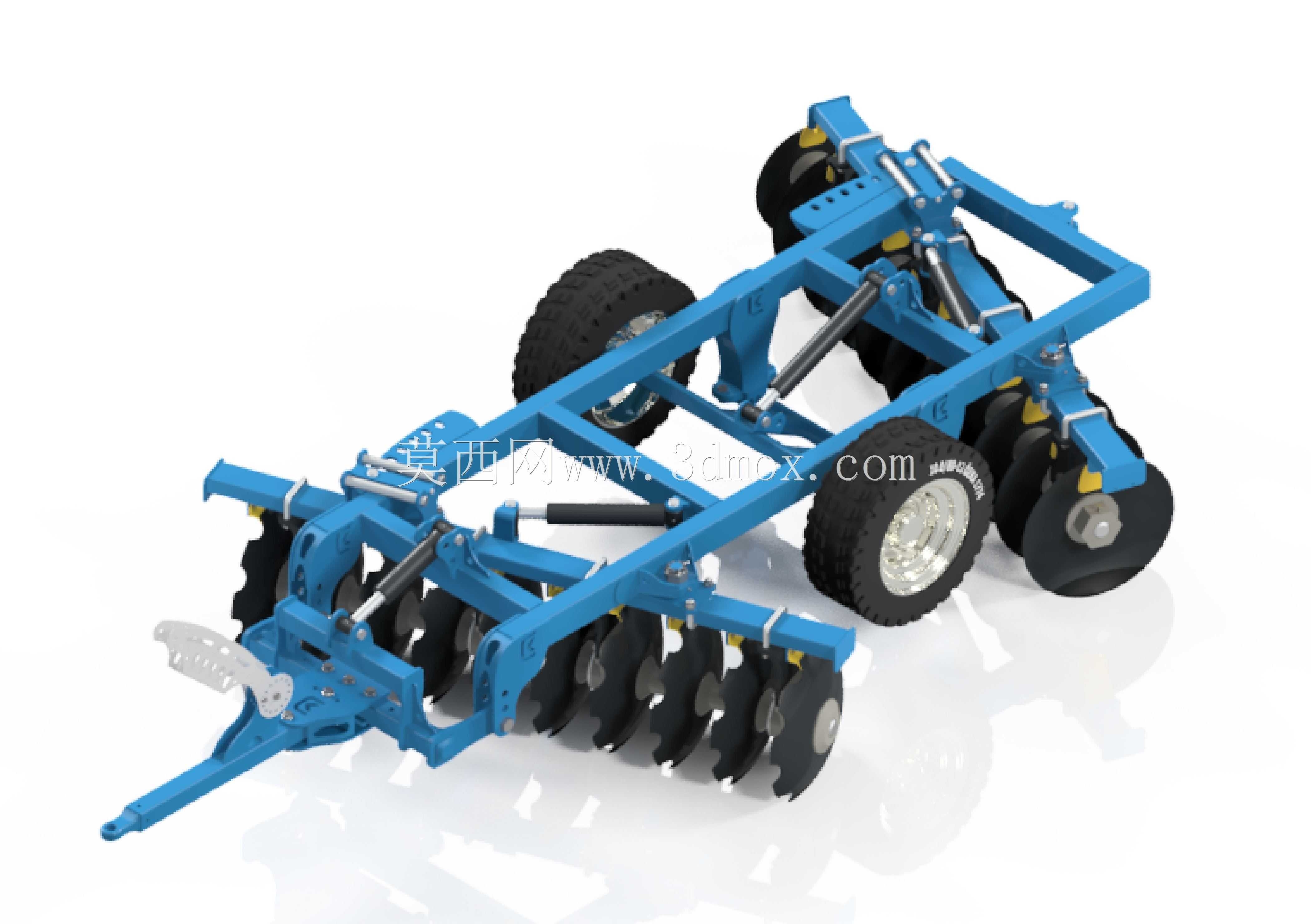

　　这款牵引式偏置圆盘耙的三维结构设计，核心围绕旱作农业区播前整地、收后残茬处理的实际作业需求展开，整体采用框架式焊接主梁结构，所有受力节点均做了加厚贴板补强，适配大马力拖拉机后牵引作业场景，可在未深翻的旱作地块直接开展作业，无需额外配套前置灭茬设备。从作业场景适配来看，该设备可覆盖玉米、向日葵、小麦等主粮与经济作物收后的地块处理，既能将地表残留的作物秸秆、根茬切割破碎后混入表层土壤，加快残茬腐解速率，也能打破地表板结的奶油质硬土层，将表层12至18厘米深度范围内的土壤打碎整平，直接为后续播种作业提供上虚下实的种床条件，部分沙壤土区域也可使用该设备完成收获后的浅耕保墒作业，减少土壤风蚀水蚀的影响。从功能结构设计来看，

　　整机采用偏置挂接布局，牵引点位于机架前端左侧位置，作业时机架整体相对拖拉机行进方向偏置一定距离，可有效规避拖拉机轮胎压实过的垄带，确保耙地作业无漏耙区域；耙组采用前后两列交错排布的球面圆盘结构，每片圆盘均通过独立的轴承座安装在耙组方轴上，圆盘刃口做了淬火硬化处理，可应对带碎石、根茬的复杂地块，减少刃口崩损概率；每列耙组上方均配置了可调式刮泥板，刮泥板与圆盘曲面的间隙可通过螺栓调节，在黏重土壤作业时可及时刮除圆盘表面粘附的泥土，避免壅土导致作业深度不均。机架与行走轮组之间配置了液压升降调节结构，作业状态下行走轮抬升离开地面，耙组靠自重与液压下压力切入土壤，通过调节液压缸行程可精准控制耙深，适配不同土壤质地、不同整地要求的作业深度需求；

　　转场状态下液压缸将机架整体抬升，耙组离开地面，依靠充气橡胶轮胎承载整机重量，可满足乡村土路、机耕道的短距离转场需求，轮胎选用大花纹农用越野胎，在泥泞地块也具备足够的抓地力，避免转场时打滑陷车。从安装边界与尺寸适配来看，整机作业幅宽控制在3.2米，适配80至120马力区间的轮式拖拉机牵引作业，牵引挂接点采用标准的拖拉机牵引销尺寸，可与多数主流农用拖拉机的后牵引架直接匹配，无需额外改装挂接结构；机架整体宽度在转场状态下不超过2.5米，符合乡村道路通行的宽度要求，整机运输状态下的最低点离地间隙大于30厘米，可顺利通过机耕道上的田埂、石块等障碍物。设计过程中针对耙组的受力做了专项优化，每片圆盘的受力可通过方轴均匀传递到主梁结构，

　　避免局部应力集中导致的机架变形；耙组的角度调节机构采用多档位销轴固定结构，可根据土壤硬度调整圆盘的偏角，土壤硬度较高时调大偏角增强入土切割能力，沙质土壤调小偏角降低作业阻力，减少拖拉机的动力消耗。行走轮的轮距设置与耙组的排布位置做了错位设计，作业时轮胎不会碾压已耙好的土层，转场时轮胎的受力可直接传递到主梁的加强筋位置，长期使用也不会出现机架开焊、变形等问题；牵引架前端设置了可调节的安全销结构，当作业过程中遇到过大石块等障碍物时，安全销可被剪断保护机架与耙组结构不受损坏，降低故障维修成本。
