青贮压实作业用挂接式碾压辊结构

　　这款挂接式青贮碾压设备，核心服务于规模化牛羊养殖场区的青贮饲料制备环节，在全株玉米、苜蓿等饲草切碎填装入青贮窖、堆贮场的作业流程中，承担逐层压实的核心工序，直接决定青贮发酵的密闭性与最终饲料品质。从实际作业场景来看，青贮填装过程中每铺放30至40厘米厚度的碎饲草层，就需要配套设备完成逐遍碾压，排尽草层间隙内的滞留空气，避免发酵过程中出现杂菌繁殖、饲草腐败变质的问题，相比传统履带拖拉机直接碾压的作业方式，这类专用碾压辊的接地比压经过针对性匹配，不会过度碾碎饲草茎秆的纤维结构，同时能保证草层压实密度达到每立方米650至750公斤的青贮作业标准要求。设备采用三点悬挂挂接结构，挂接点尺寸完全匹配主流轮式拖拉机的后悬挂接口参数，

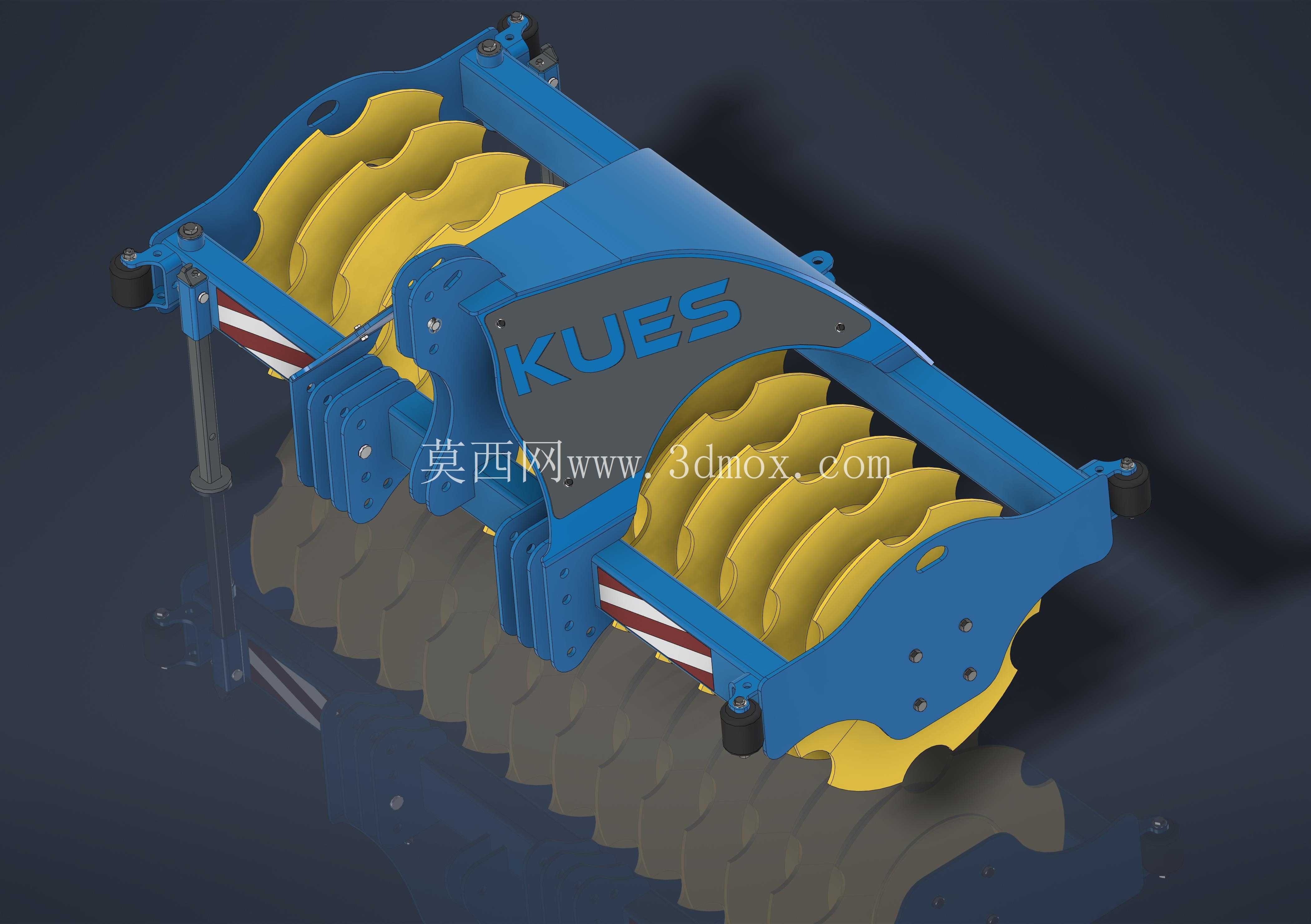

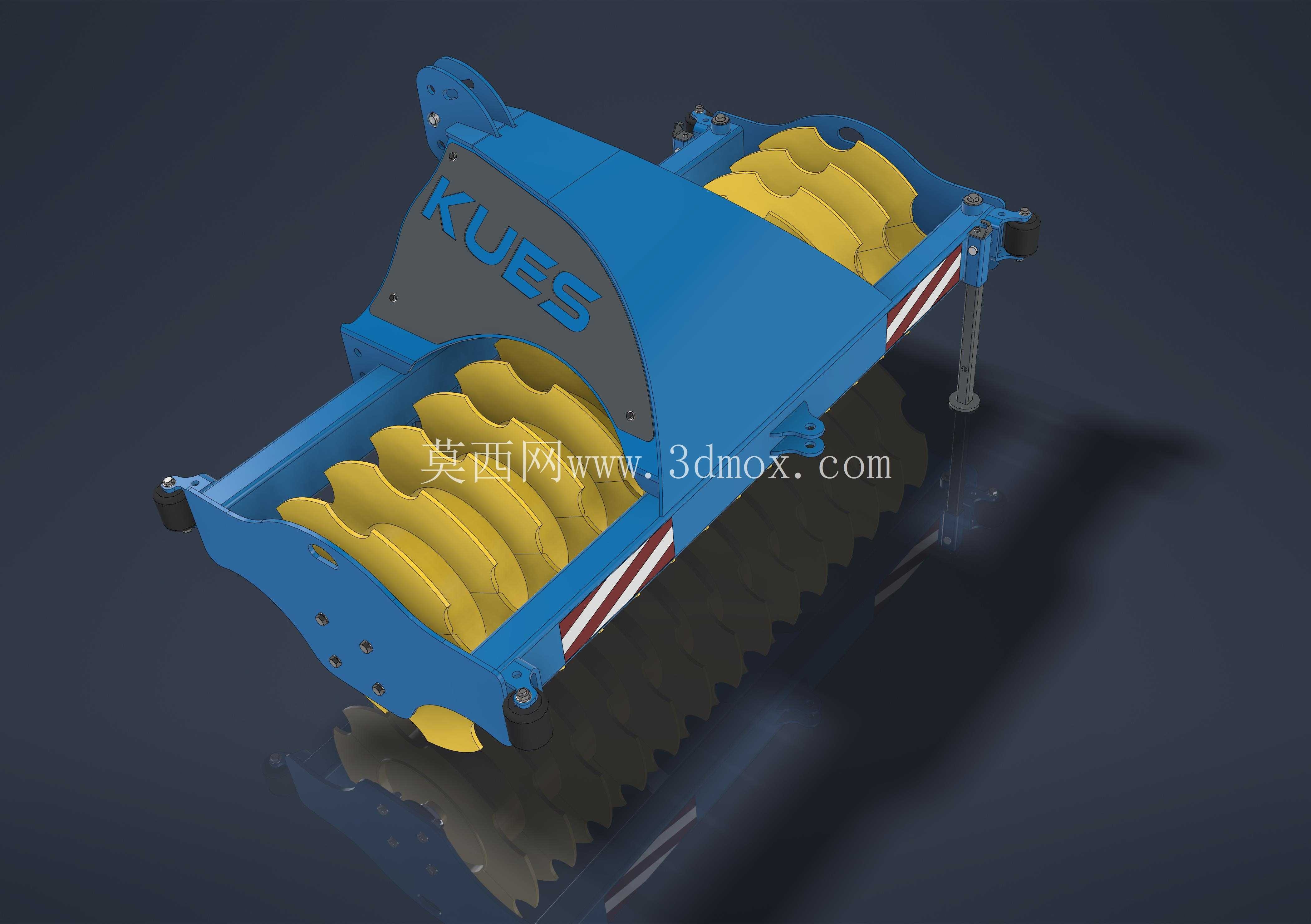

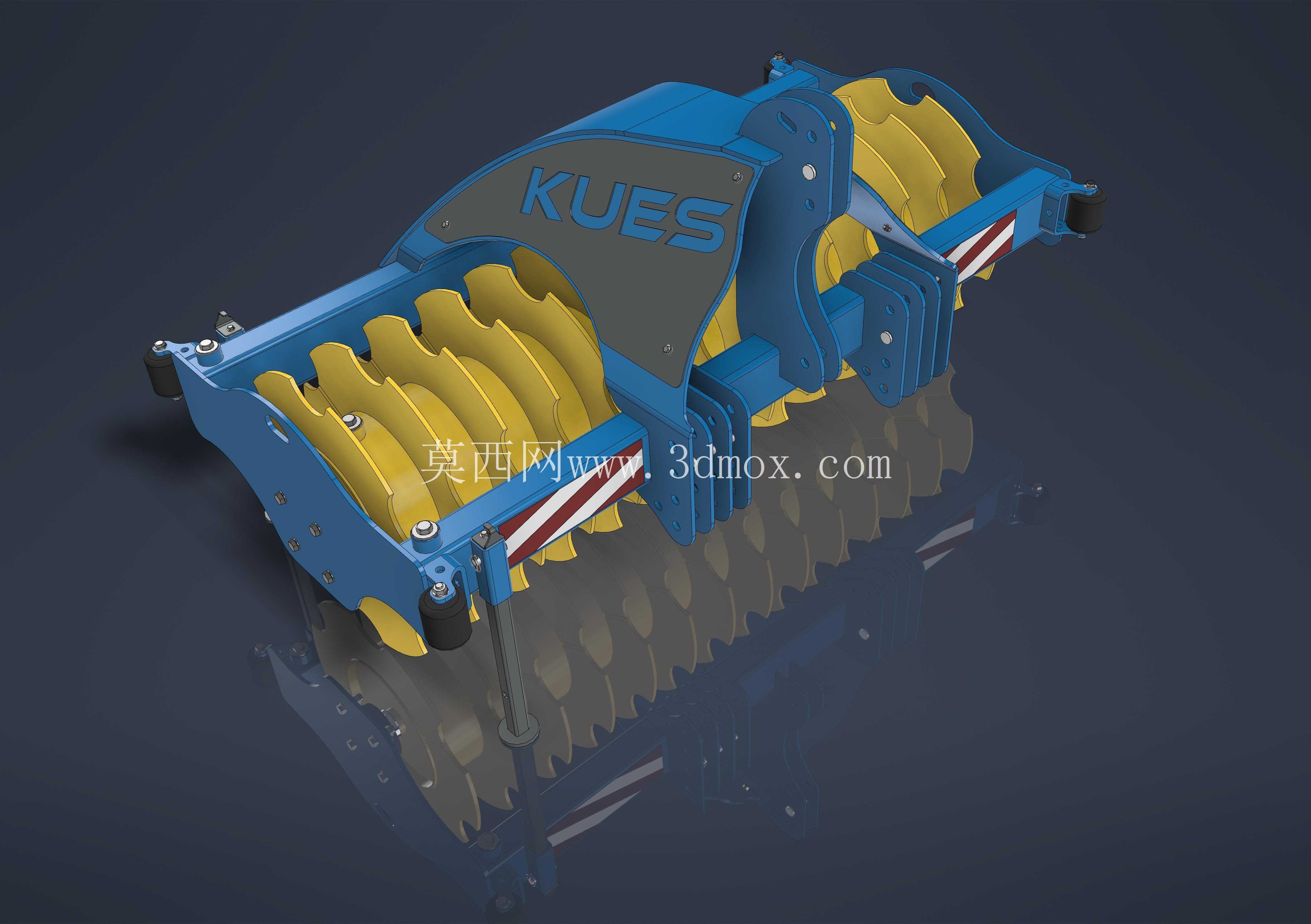

　　上挂接点与两个下挂接点的相对位置、销轴孔径都按照通用农用挂接的规范设计，不需要额外改装拖拉机悬挂结构就能完成快速挂接，挂接后整机的横向作业宽度覆盖2.4米至3米区间，能够适配宽度4米至8米的主流青贮窖作业面，单次往返碾压就能覆盖近三分之一的窖宽，作业过程中不需要频繁调整行驶路线，减少无效作业行程。从结构设计逻辑来看，碾压作业单元采用分段式齿形辊轮排布，每段辊轮独立通过轴承座安装在主框架上，辊轮表面的凸齿高度经过反复验证，既能够刺入草层带动表层碎草向下挤压，又不会在碾压完成的草面留下过深的齿痕影响后续铺草作业，遇到窖底局部不平整的工况时，独立排布的辊轮可以各自适配地面起伏，避免出现局部漏压、压力分布不均的问题。

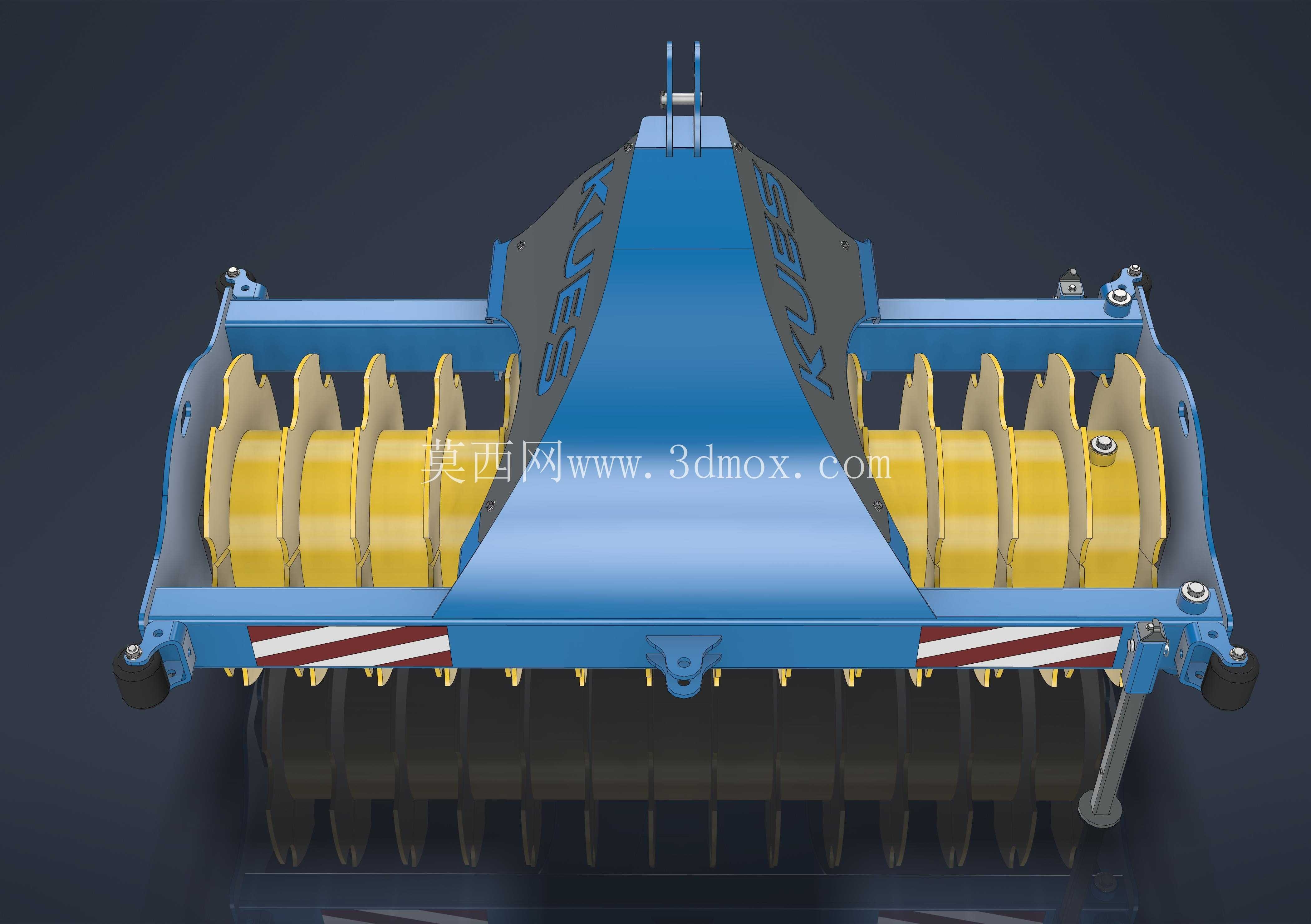

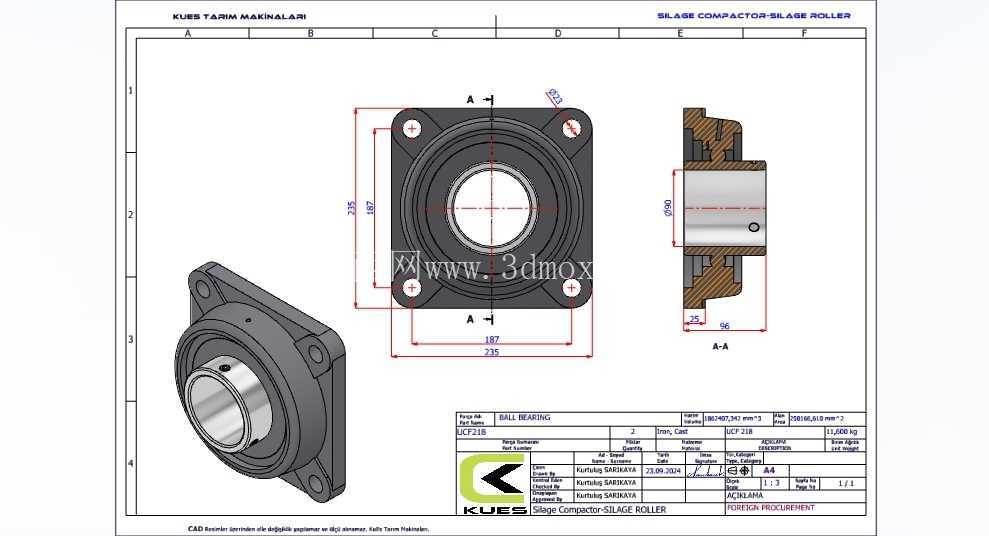

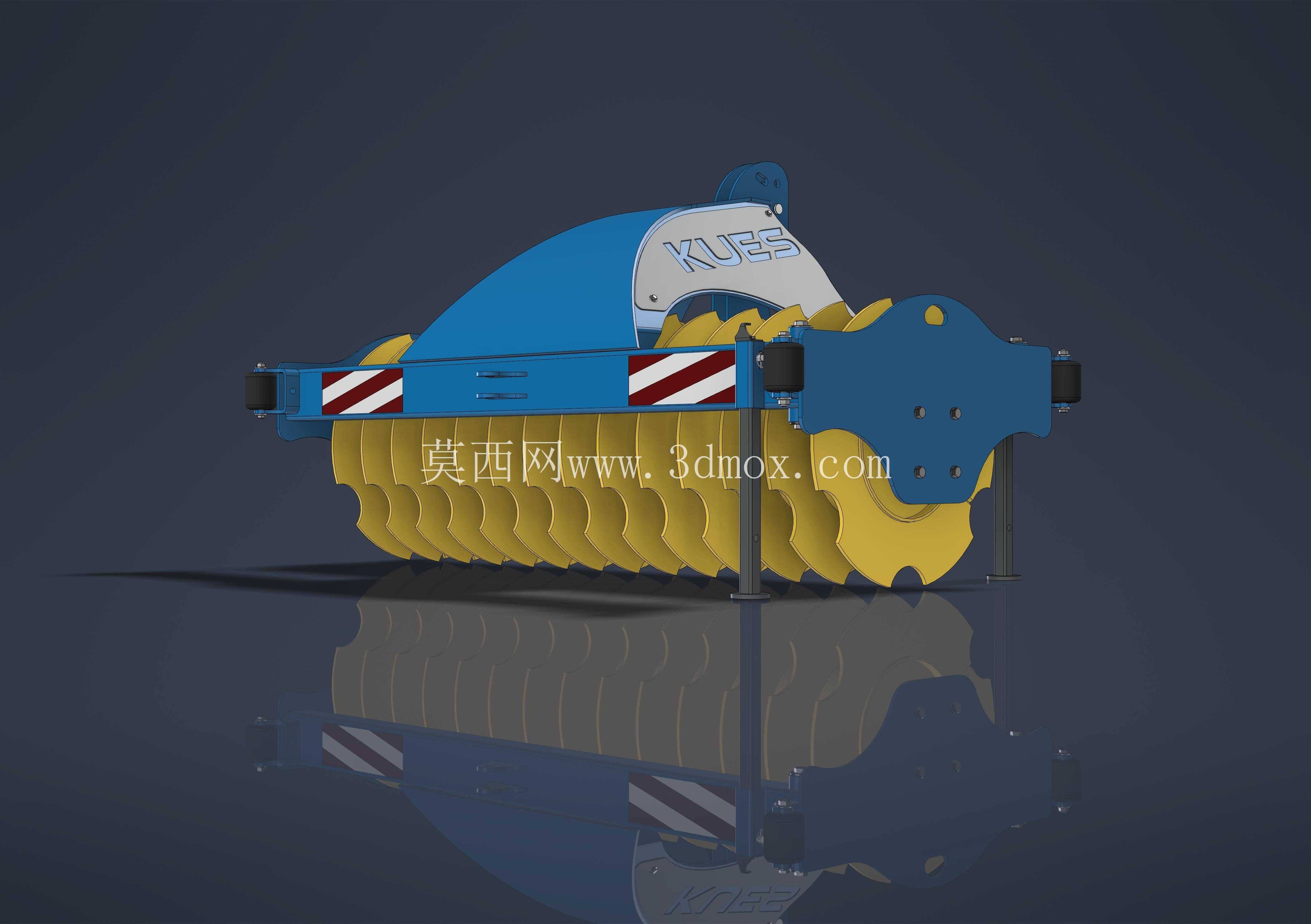

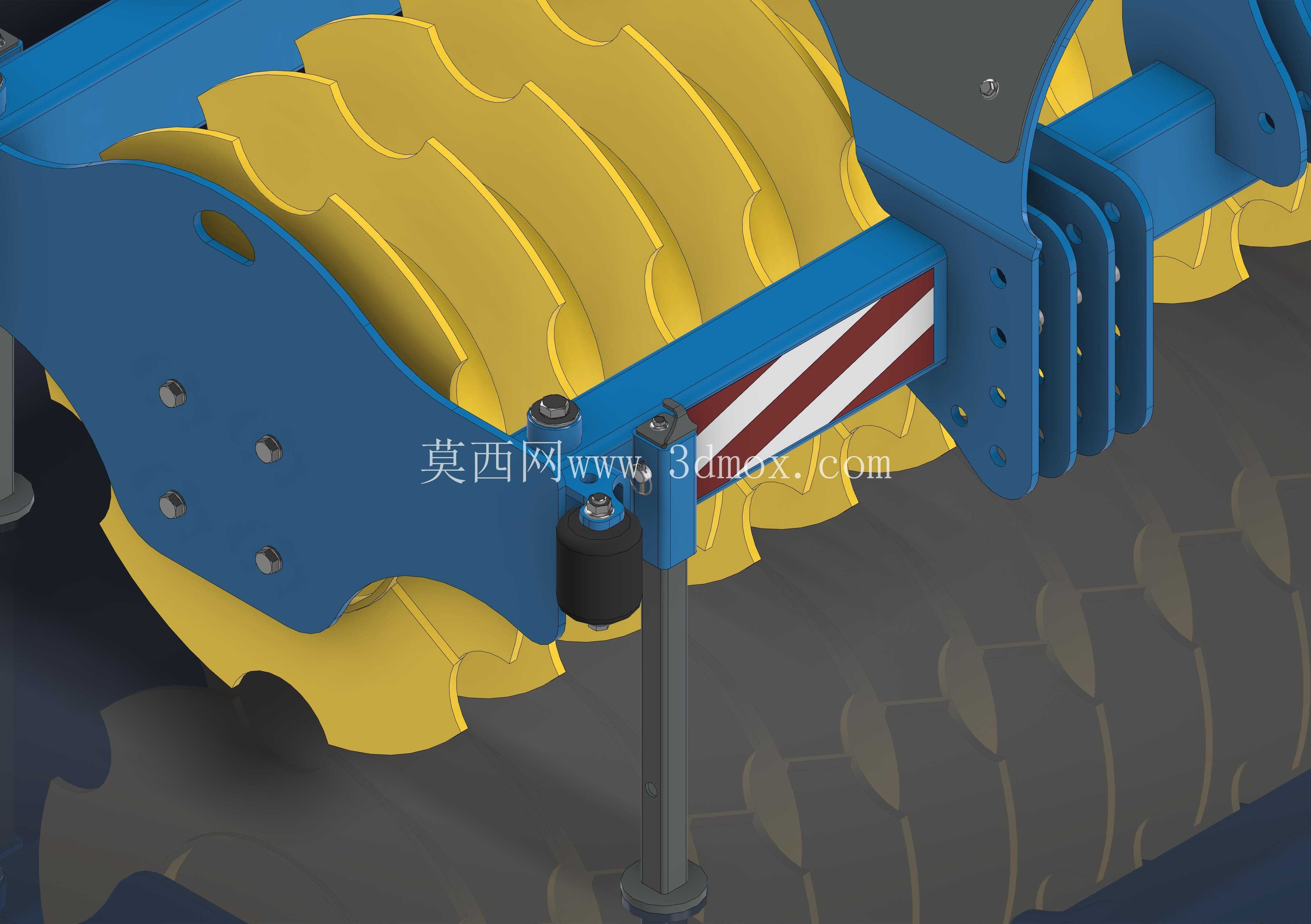

　　主框架采用高强度矩形钢管焊接成型，受力集中的挂接座位置额外加装了加强筋板，能够承受拖拉机传递的下压力与作业过程中的交变冲击载荷，框架上方设置的挡泥护板采用弧形曲面设计，一方面可以阻挡碾压过程中被挤压飞溅的碎草，避免草屑缠绕到悬挂拉杆或者拖拉机后输出轴位置，护板表面预留的标识安装位也可以粘贴作业警示标识，提升设备辨识度。设备两侧的边缘位置加装了红白反光警示条，在窖边近距离作业或者转场行驶时，能够清晰标示设备的最大外廓边界，辅助驾驶员判断设备与窖壁、障碍物的距离，减少刮蹭风险。辊轮的材质选用耐磨铸钢成型，表面经过硬化处理，长期接触带植物汁液的碎饲草也不容易出现锈蚀、过度磨损的问题，每个辊轮的转动副都配置了密封式轴承，能够阻挡草屑、

　　尘土进入轴承内部，降低日常维护的频次。作业过程中，设备的下压力主要来自拖拉机悬挂的液压下压力与设备自身重量的叠加，不需要额外配置配重块就能达到青贮压实需要的线压力，当需要转场行驶时，通过拖拉机悬挂提升到规定离地高度后，设备最低点距离地面的高度满足乡村道路、场区内部道路的通行要求，不会出现刮碰路面的问题。在结构建模过程中，所有转动副的配合间隙都按照农用机械的作业公差要求设定，既保证辊轮转动顺畅无卡滞，又不会因为间隙过大导致作业过程中出现异常晃动，挂接座的销轴孔位置同轴度公差控制在合理范围，避免挂接后出现额外的装配应力，延长主框架的疲劳使用寿命。针对青贮作业高湿、多植物碎屑的工况，设备的所有外露钢结构件表面都做了耐磨防腐涂层处理，涂层厚度能够耐受3个以上作业季的碎石、草屑摩擦冲击，不会出现大面积脱落、锈蚀的问题。设备整体的重心位置经过匹配设计，挂接后不会导致拖拉机后轮载荷过度转移，保证拖拉机在窖面作业时的转向灵活性与行驶稳定性，即使在堆贮场的倾斜草面作业时，也能保持稳定的接地状态，不会出现侧倾风险。
