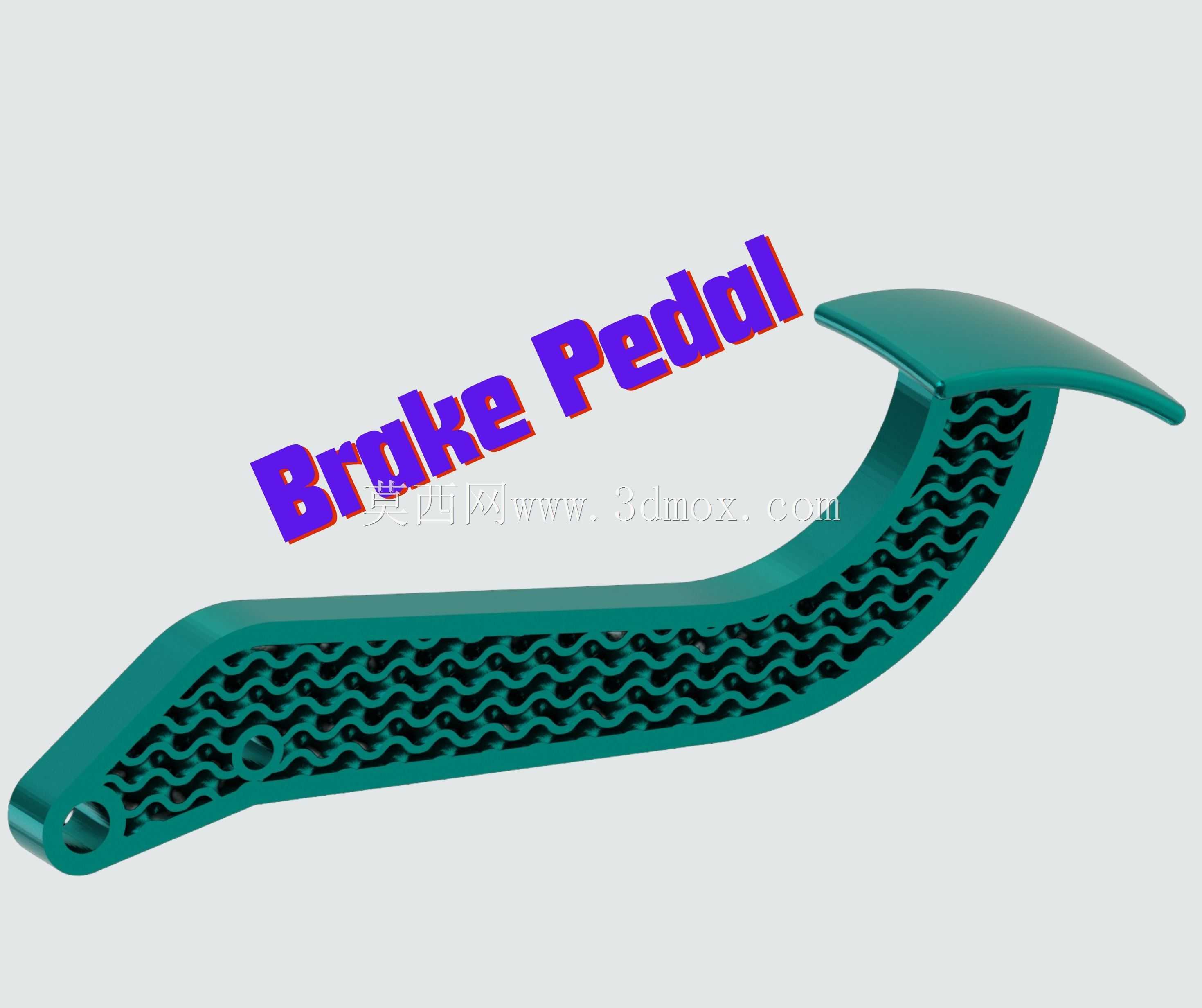

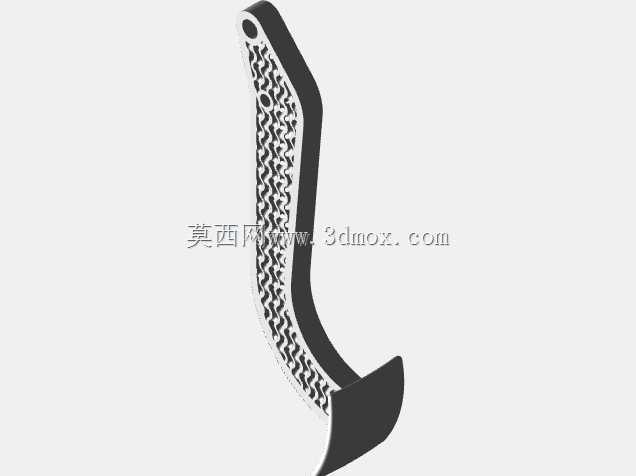

带Gyroid晶格结构的汽车制动踏板

　　汽车制动系统的踏板部件是驾驶员施加制动力的直接交互载体，传统制动踏板多采用实心冲压钢板或者铸铝结构，在满足强度要求的前提下往往存在重量冗余的问题，在乘用车轻量化设计的大趋势下，底盘踏板类部件的减重优化一直是结构设计人员的重点攻关方向。这款制动踏板在保留传统踏板安装接口、踩踏行程边界的基础上，将主体受力结构替换为Gyroid型TPMS晶格填充结构，完全区别于传统实心或者简单中空的设计逻辑。

　　从实际装车的应用场景来看，该踏板适配常规乘用车主驾驶位制动操作空间，安装端的铰接孔位、推杆连接位完全沿用成熟车型的尺寸边界，不需要对周边的踏板支架、真空助力器安装位做任何调整，可直接替换同规格的传统制动踏板，不会带来整车装配环节的适配改造成本。踏板的踩踏接触面做了贴合脚掌弧度的曲面造型，边缘做了圆滑过渡处理，避免操作过程中出现硌脚、滑脱的问题，踩踏力的传递路径沿着踏板的弧形受力梁分布，晶格结构的填充方向完全匹配主受力路径的应力流向，不会出现局部应力集中导致的结构失效问题。

　　设计过程中，首先提取了传统制动踏板的受力工况数据：常规制动时踏板承受的垂直踩踏力在1000N以内，紧急制动工况下最大瞬时踩踏力不超过3000N，同时要承受长期反复踩踏带来的疲劳载荷，循环寿命要求不低于100万次。基于这些工况参数，在nTop平台中对踏板主体非安装区域做晶格填充设计，Gyroid三重周期极小曲面结构本身具备各向同性的力学特性，相比蜂窝、点阵等其他多孔结构，在相同重量下的比强度、比刚度表现更优，同时曲面连续的结构不存在尖锐的应力集中拐点，抗疲劳性能远优于杆系点阵结构。

　　从结构尺寸来看，踏板整体长度、铰接点到踩踏面的力臂长度和传统同规格踏板保持一致，保证制动杠杆比和原车设计完全匹配，不会改变踏板的踩踏脚感与制动力输出特性。晶格结构的壁厚、单元尺寸经过拓扑优化计算，在铰接孔、推杆连接孔等局部受力集中的位置，做了实体加厚过渡，晶格单元从安装位的致密结构逐步过渡到踏板中段的常规晶格密度，既保证了关键受力位置的强度储备，又最大化实现了结构减重。相比同规格的实心铸铝制动踏板，该结构重量可降低40%以上，同时晶格结构内部的连续孔隙还可以在踏板振动过程中起到阻尼吸振的作用，削弱制动过程中踏板传递到驾驶员脚部的振动反馈，提升操作质感。

　　该结构完全适配3D打印制造工艺，不管是采用金属选区激光熔化工艺打印铝合金、钛合金材质的高性能版本，还是采用工程塑料选择性激光烧结工艺打印的低成本验证版本，都不需要额外添加支撑结构，Gyroid曲面的自支撑特性可以大幅降低打印过程中的支撑材料损耗，打印完成后只需要简单去除表面粉材、做安装孔的铰削精加工即可投入使用，不需要复杂的后处理工序。在实际台架验证过程中，该晶格结构制动踏板的静强度破坏载荷超过6000N，远高于国标要求的3000N载荷标准，疲劳测试中完成120万次循环踩踏后未出现裂纹、塑性变形等失效问题，完全满足装车使用的性能要求。这种晶格填充的设计思路不仅可以应用在制动踏板上，也可以复制到离合器踏板、油门踏板以及其他对重量、刚度有综合要求的汽车结构件上，为底盘零部件的轻量化设计提供了可落地的实现路径。
