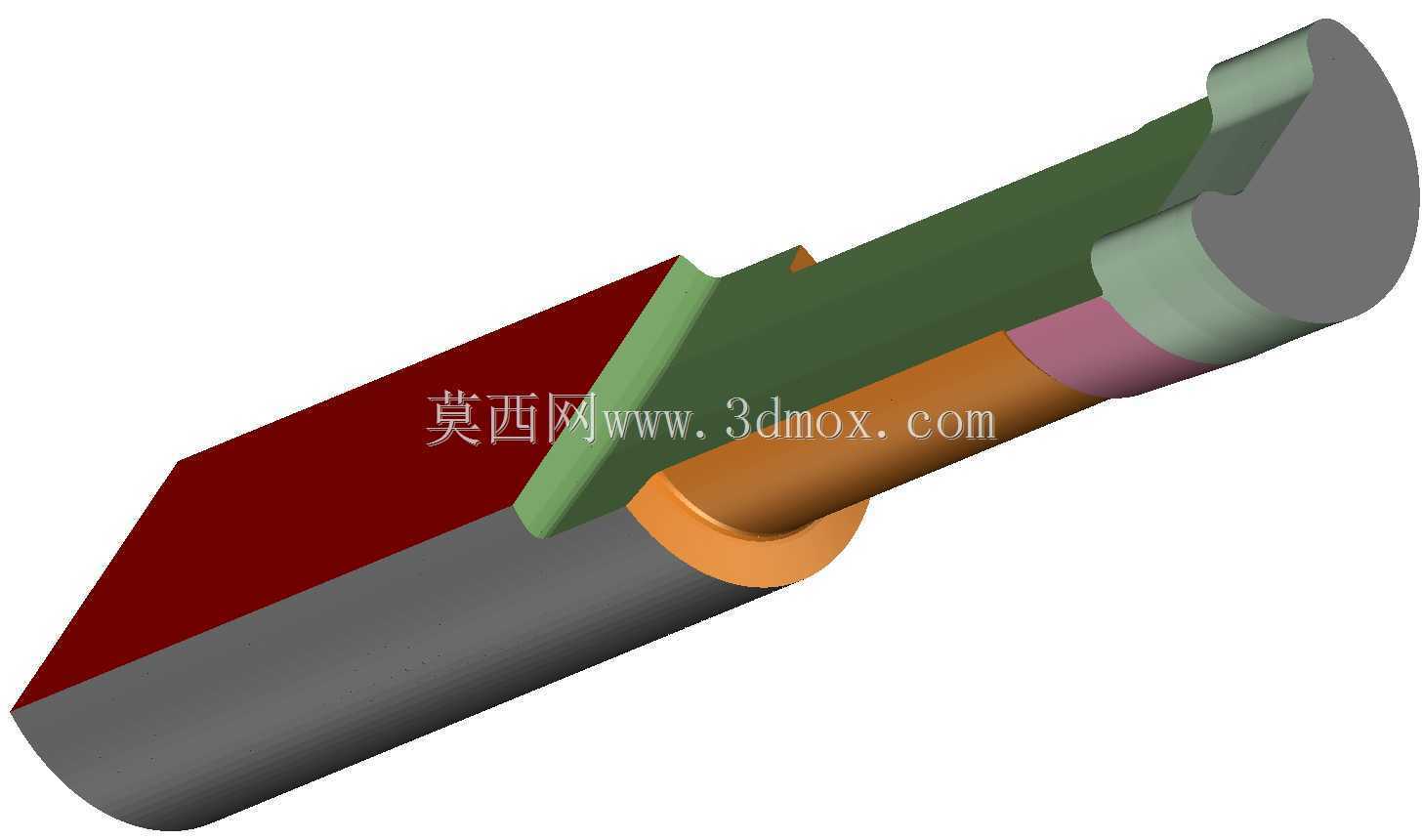

非规则截面异型拉削刀具结构设计

　　这款异型拉刀针对传统拉削刀具无法一次成型非规则贯通截面的加工痛点设计，主要适配内拉床的装夹工况，用于批量加工电力设备构件上带异形止转、定位特征的贯通孔位，在变压器铁芯夹件、接线端子安装座的孔加工场景中，可替代多工序铣削、插削加工，单次行程即可完成全截面轮廓的成型加工，大幅缩短异形孔的加工节拍，同时保证各截面特征的位置度一致性。从结构设计逻辑来看，这款刀具没有采用标准圆形或矩形拉刀的等齿升量排布思路，而是根据异型截面各部位的切削余量差异，将刀齿分为粗切段、过渡段、精切段与校准段四个功能区域：粗切段对应截面余量最大的平直区域，齿升量设置为0.02mm每齿，优先去除大余量材料，降低单齿切削负载；过渡段针对截面转角、凸台等余量突变位置，

　　采用渐变齿升量，避免刀齿突然切入大余量材料引发崩刃；精切段齿升量控制在0.005mm每齿，逐步修整截面轮廓精度；校准段不设置齿升，共布置6个校准齿，用于最终熨压加工表面，将孔壁粗糙度控制在Ra1.6以内，同时保证截面尺寸公差稳定在IT7级精度区间。刀具的柄部采用扁尾式快换结构设计，适配主流内拉床的夹头装夹尺寸，柄部直径与拉床主轴内孔的配合间隙控制在0.02mm以内，扁尾的对称度公差设置为0.01mm，避免拉削过程中刀具出现周向转动，导致异型截面轮廓错位。刀体的导向段分为前导向与后导向两部分，前导向直径与工件预制底孔采用间隙配合，间隙量0.05mm，可在拉削初始阶段引导刀具准确进入预制孔，避免刀齿磕碰工件孔口；

　　后导向截面与加工完成的异型孔轮廓一致，在拉削行程末端支撑刀具，避免最后几齿切削时刀具下垂导致孔出口处出现锥度误差。考虑到异型截面存在多处凹凸转折特征，设计时特意将每个刀齿的分屑槽位置沿轴向错开布置，避免相邻刀齿的分屑槽对齐形成连续切屑刮伤已加工表面，同时针对截面内凹的转角位置，将刀齿的转角圆弧半径设置为比工件要求的转角半径小0.1mm，预留后续磨损补偿量，延长刀具的整体使用寿命。刀具的容屑槽采用等深不等距设计，粗切段容屑槽深度设置为8mm，可容纳大余量切削产生的卷曲切屑，避免切屑堵塞容屑槽引发刀齿崩损；精切段容屑槽深度适当减小，提升刀齿的整体刚性，减少精切过程中的让刀变形。从安装边界来看，这款刀具的总长度控制在850mm以内，

　　可适配行程1000mm级别的普通卧式内拉床，无需对设备进行额外改造，刀体最大外径不超过65mm，可穿过直径70mm以内的工件预制孔，适配厚度在50-200mm区间的工件加工需求。实际应用中，这款刀具可加工的异型截面包含平直边、圆弧凸台、定位缺口等复合特征，相比传统的单齿插削加工，加工效率可提升8倍以上，同时加工出的孔位无需后续修磨即可直接满足装配要求，在电力设备、液压阀块、汽车变速箱构件的异形孔批量加工场景中具备较强的适配性。设计过程中还针对刀齿的受力情况做了结构优化，将粗切齿的前角设置为15度，降低切削阻力，后角设置为3度，减少刀齿后刀面与工件的摩擦；精切齿与校准齿的前角调整为10度，提升刃口强度，后角设置为1.5度，避免重磨后刀具截面尺寸快速变化，延长刀具的可重磨次数。刀具的排屑方向沿轴向向前，配合拉床的切削液冲屑通道，可将切屑顺利从容屑槽中冲出，避免切屑残留卡在刀齿与工件之间造成表面拉伤。
