碳纤维芳纶纤维复合材料加工刀具结构

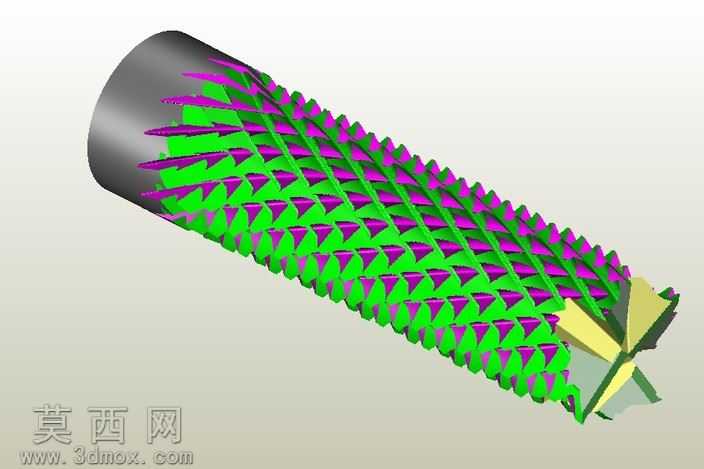

该三维模型为针对碳纤维、芳纶纤维这类高性能复合材料加工设计的专用切削刀具，整体采用回转体类刀具的基础构型，在三维建模阶段优先遵循复合材料低损伤加工的设计逻辑，从结构根源规避传统金属加工刀具切削纤维材料时易出现的纤维拉毛、分层、基体撕裂等常见加工缺陷。建模过程中首先完成刀柄基体的参数化构建，采用标准圆柱装夹柄结构，保证与常规数控加工设备装夹接口的通用性，刀柄部分做等直径圆柱特征设计，表面预留装夹定位的基准面，可直接适配主流弹簧夹头、液压刀柄的装夹需求，无需额外定制装夹配件。刀体工作段的切削结构是本次建模的核心设计部分，建模时采用阵列特征完成多组切削单元的排布，沿刀体轴向呈螺旋交错式分布，每一组切削单元都设计有正负倾角组合的切削刃口，刃口做小钝化半径的精细化处理，既保证刃口可以快速切断高韧性的纤维束，又能避免刃口过于锋利导致的纤维层间剥离。渲染阶段针对不同结构部分做差异化材质赋予，刀柄部分采用硬质合金的金属材质，添加细微的喷砂表面纹理，还原真实刀具的表面质感；切削刃部分采用类金刚石涂层的暗紫偏光材质，体现涂层刀具的高硬度、低摩擦系数特性；刀体排屑槽区域做亮绿色高对比度的材质区分，清晰展示螺旋排屑通道的走向，排屑槽采用大螺旋角、宽槽型的结构设计，可及时排出复合材料加工产生的粉末状切屑，避免切屑堆积在切削区刮伤已加工表面。模型末端的导向切削头做分体式建模，采用多刃定心结构，在刀具切入工件时首先完成中心定位，避免入钻阶段的纤维劈裂问题，导向头与主刀体采用同轴度约束装配，保证整体刀具的回转精度。整体建模过程严格遵循复合材料切削的力学特性，每一处结构参数都围绕降低切削力、减少纤维损伤、提升排屑效率的核心目标设计，所有特征均做可参数化调整设置，可根据不同纤维铺层方向、不同基体材料的加工需求快速调整刃口角度、螺旋角、排屑槽宽度等关键参数，适配多种复合材料加工场景的使用需求。
