牧场奶牛自动清洁刷结构设计

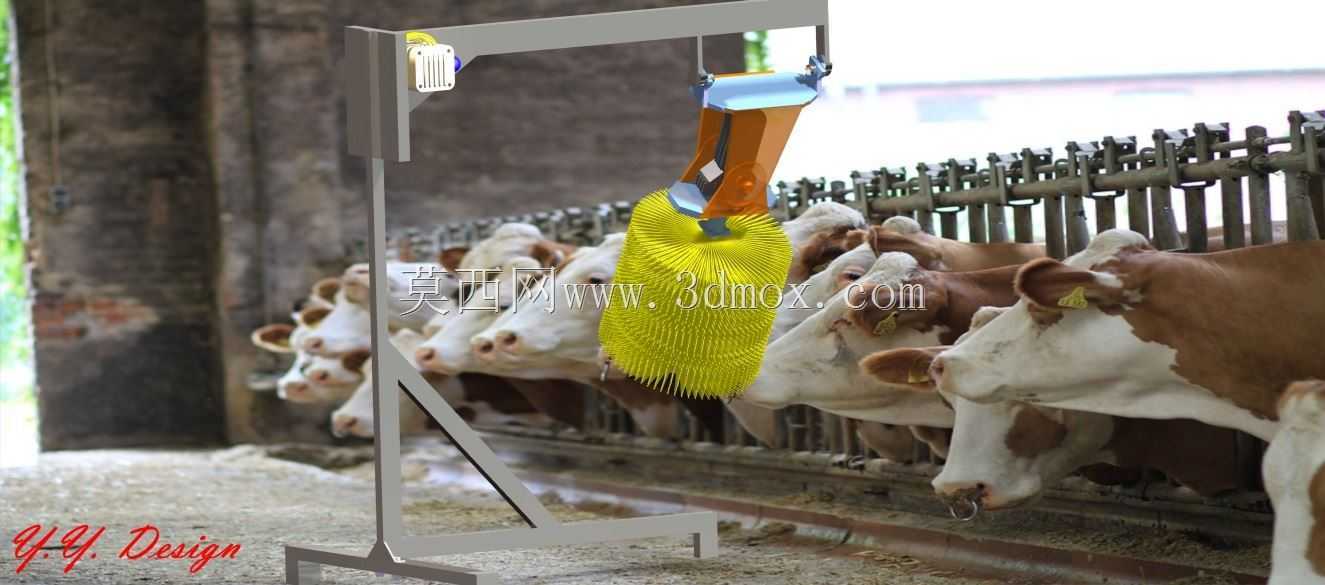

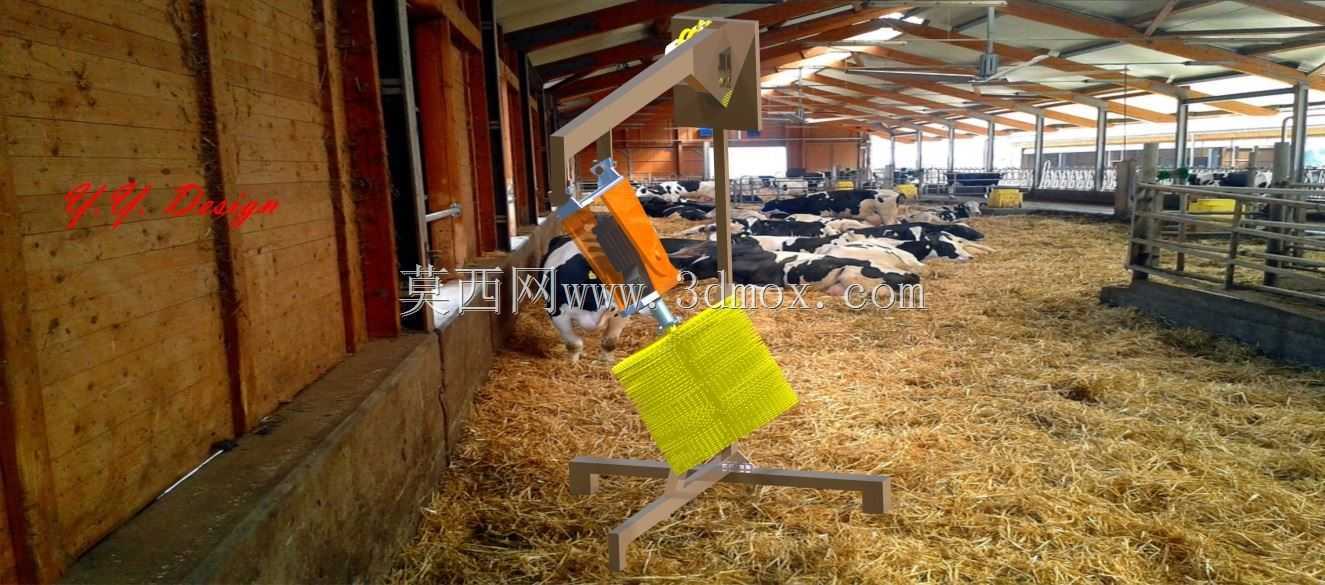

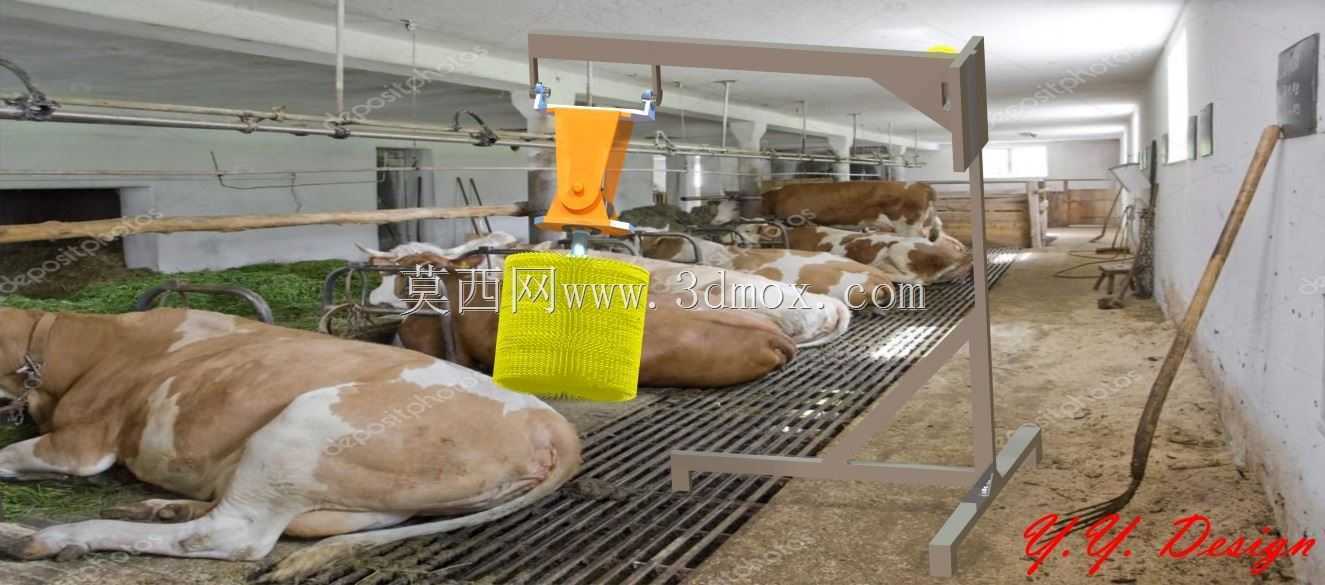

　　这套奶牛清洁刷装置主要应用于规模化奶牛养殖牧场的牛舍、挤奶厅待挤区等奶牛日常活动区域，核心用途是为奶牛提供自主式的体表清洁与按摩服务，替代传统人工刷拭作业，降低养殖环节的人工投入，同时提升奶牛的福利水平。从实际养殖场景的使用反馈来看，奶牛在采食、躺卧休息后，体表容易粘附垫料、粪污以及脱落的皮屑毛发，长期得不到清理容易滋生体表寄生虫，引发皮肤炎症，同时奶牛本身存在蹭痒的生理需求，缺乏合适的蹭痒设施时，奶牛会频繁摩擦牛舍栏杆、食槽边缘等硬质结构，容易造成体表外伤，甚至损坏舍内设施，这套立式摆动清洁刷的设计，刚好匹配奶牛的这一行为特性。

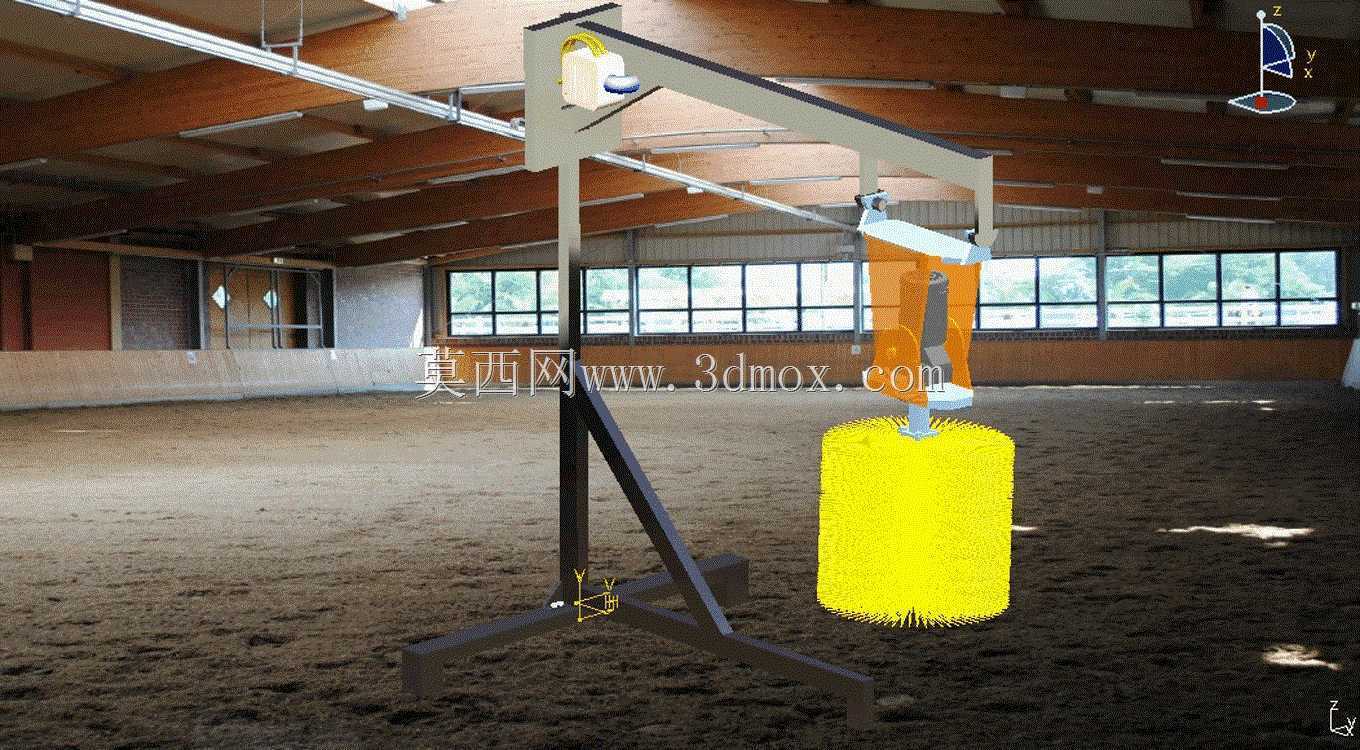

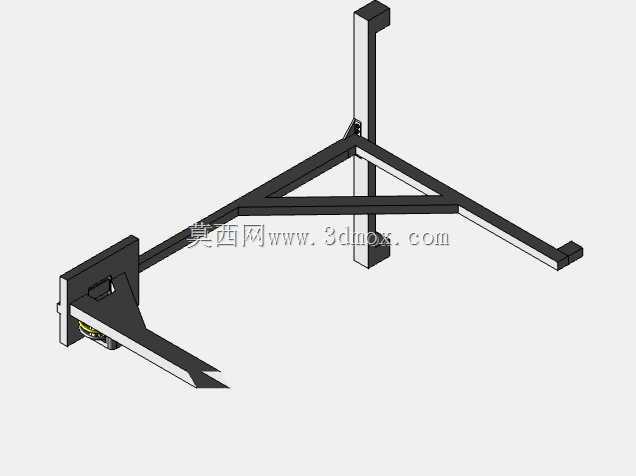

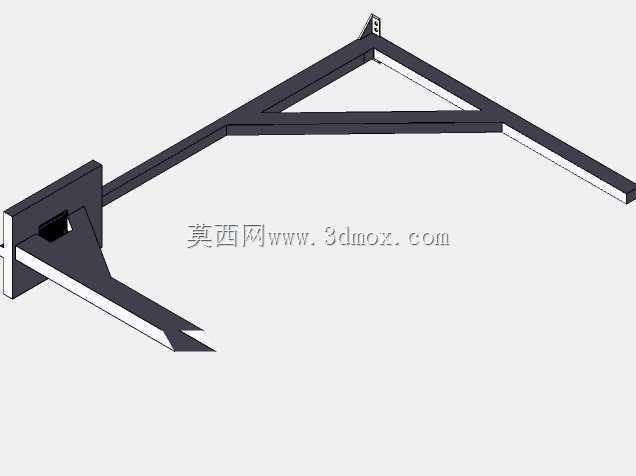

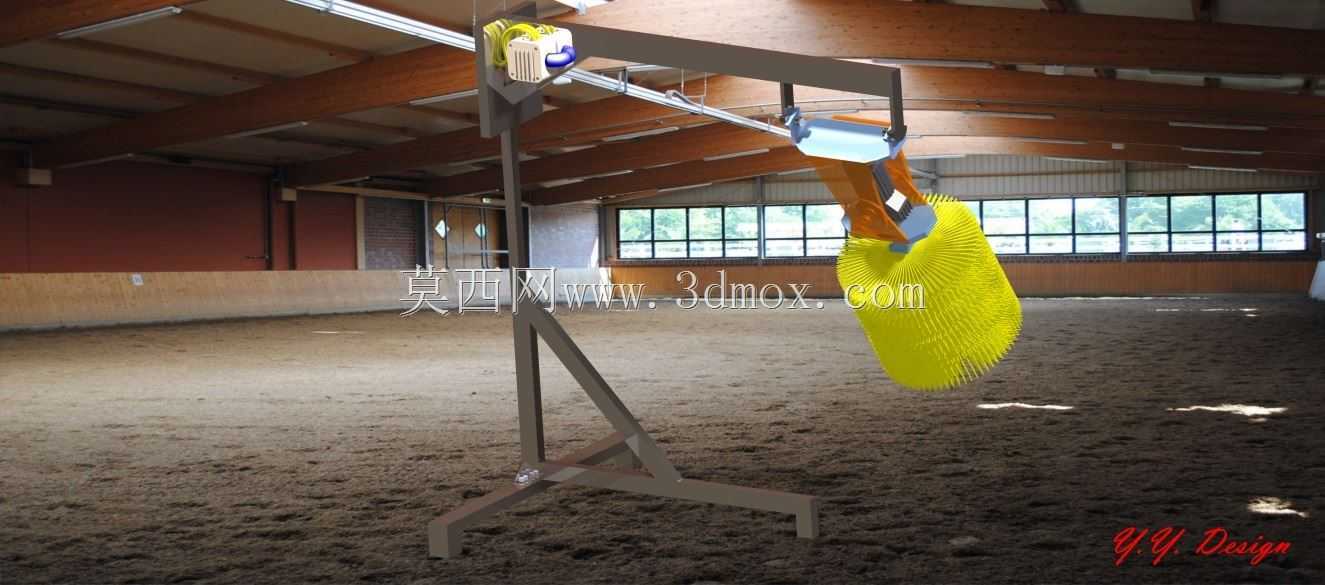

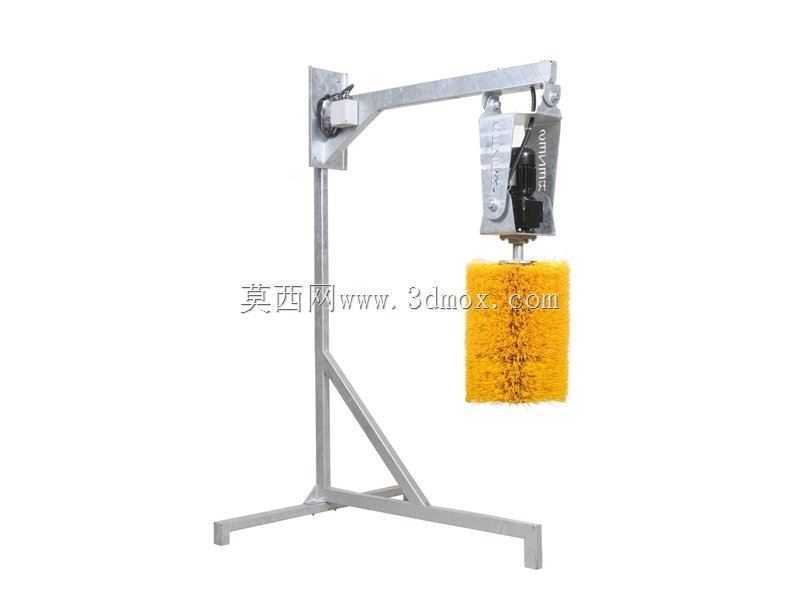

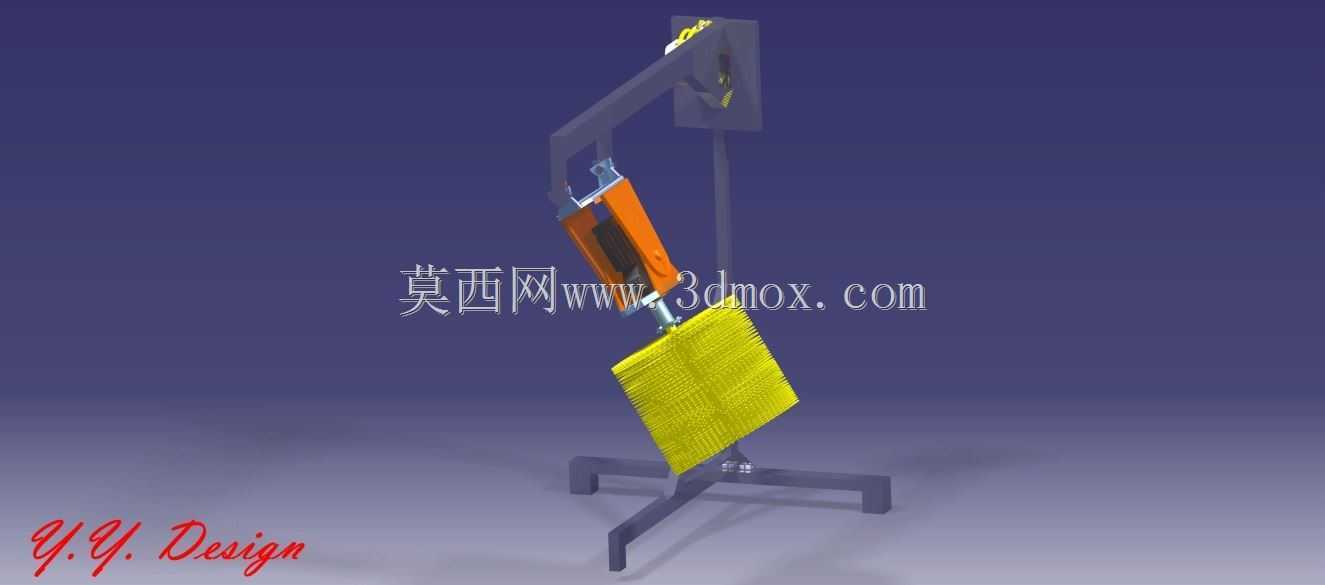

　　从功能特性来看，整套装置采用立式悬臂摆动结构，底部为十字型落地安装支架，支架采用矩形钢管焊接成型，支架的横向跨距控制在1200mm左右，纵向支撑长度约800mm，安装时需要在硬化地面做膨胀螺栓固定，固定点位共4处，分别布置在十字支架的四个端部，单点位的M16膨胀螺栓埋深不小于100mm，能够承受奶牛侧向蹭靠时产生的最大1200N的水平推力，不会出现支架倾覆的问题。支架上方的主立柱采用80804mm的方管制作，立柱总高度约1800mm，顶部连接斜向布置的悬臂梁，悬臂梁向外伸出的水平长度约700mm，悬臂末端通过铰接结构连接刷体安装架，铰接位置内置阻尼复位结构，当奶牛用身体挤压刷体时，刷辊可以随奶牛的施力方向做最大30度的角度偏转，适配奶牛不同部位的蹭靠角度，当奶牛离开后，阻尼结构会带动刷辊自动复位到垂直下垂的初始位置。

　　刷体部分采用立式圆柱形毛刷辊，刷辊的有效工作长度约1000mm，直径约400mm，刷丝采用耐磨尼龙材质，丝径0.3mm，软硬程度经过适配，既能够有效刷除奶牛体表的污物，又不会刮伤奶牛皮肤。刷辊的顶部连接驱动单元，采用低速大扭矩的减速电机直接驱动，输出转速控制在60rpm左右，转动方向为恒定顺时针旋转，当奶牛接触刷体时，刷辊的转动可以带动刷丝扫过奶牛体表，实现无死角的清洁，同时刷丝的转动可以对奶牛体表起到按摩作用，促进奶牛体表的血液循环，减少奶牛的应激反应。驱动电机的防护等级达到IP65，能够适应牛舍内高湿度、多粉尘的使用环境，电机外壳采用304不锈钢材质包裹，避免粪污腐蚀导致的设备故障。

　　从设计思路层面，整套结构优先考虑了牧场使用场景的耐用性与低维护需求，所有钢结构件表面都经过热镀锌加喷塑的双重防腐处理，能够耐受牛舍内氨气、粪污的长期腐蚀，户外牧场使用场景下也能抵御雨水侵蚀。铰接位置的转动轴采用不锈钢材质，配套带密封圈的自润滑轴承，日常使用过程中不需要频繁加注润滑脂，降低维护工作量。刷辊部分采用快拆式连接结构，当刷丝磨损到一定程度后，不需要拆卸整体支架，只需要松开刷辊顶部的锁紧螺栓，就可以单独更换刷辊，减少配件更换的成本与时间。设备的安装边界需要预留足够的活动空间，刷体周围1500mm范围内不能布置食槽、栏杆等障碍物，保证奶牛能够以任意角度靠近刷体，同时避免奶牛被结构件卡滞。电气控制部分配套感应式启动开关，当奶牛靠近接触刷体时，设备自动启动运行，连续2分钟无接触后自动停止运行，减少无效的电能消耗，同时延长刷丝与电机的使用寿命。整套结构的受力经过反复校核，悬臂部分的焊接位置做了三角加强筋处理，能够承受奶牛反复冲击载荷，不会出现焊缝开裂、结构变形的问题，适配不同体重阶段的泌乳牛、育成牛使用。
