流线型奖杯造型创意曲面结构设计

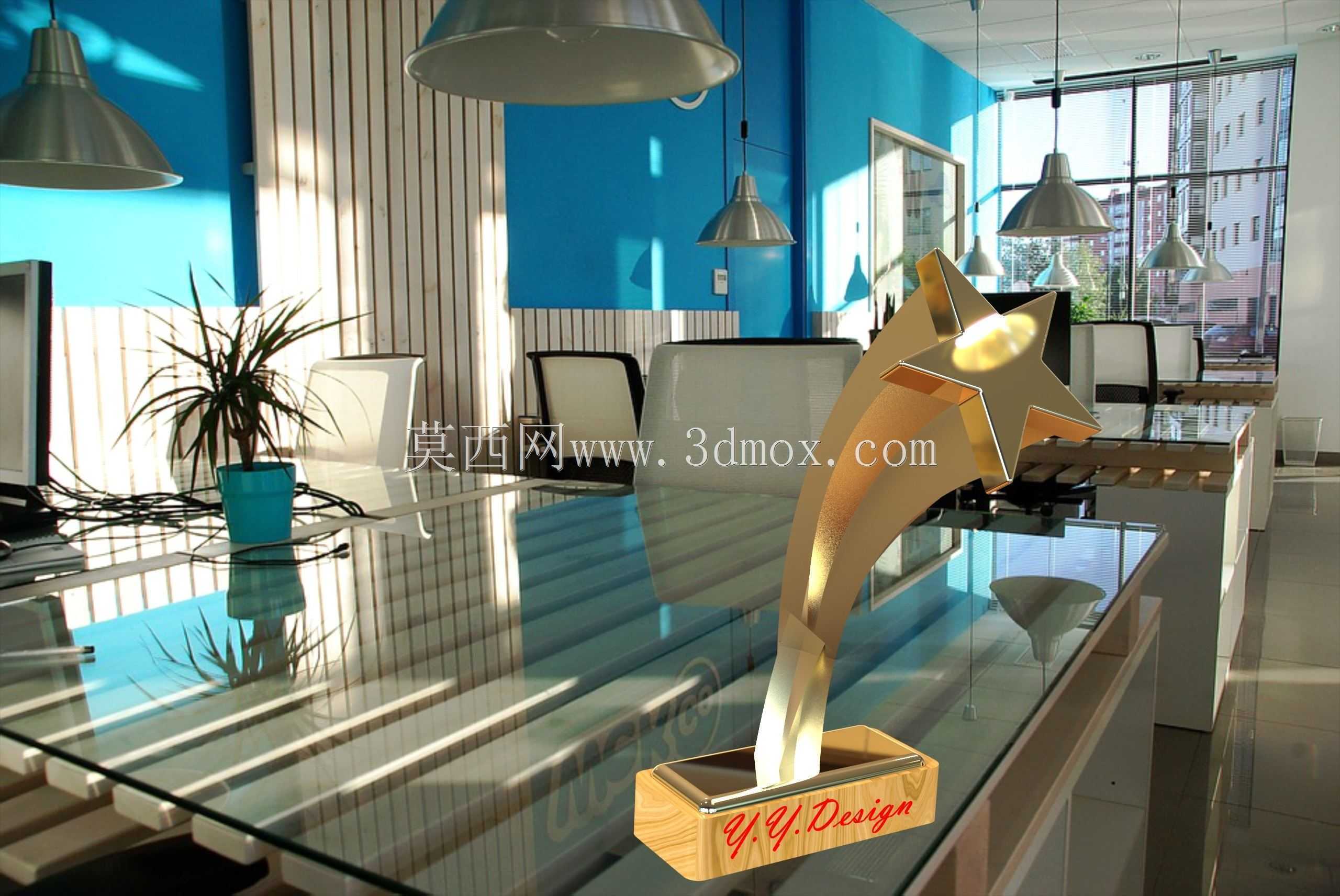

　　做这类曲面造型的结构设计时，最先要考虑的是不同应用场景下的落地适配性，这类流线型的杯状造型，既可以作为颁奖场景的实体奖杯使用，也能调整壁厚参数后作为文创类的装饰花器、桌面收纳容器使用，不同场景下的结构要求差异不小。如果是作为金属压铸类奖杯使用，首先要控制整体的拔模斜度，曲面过渡区域不能出现倒扣结构，否则开模时会出现粘模、拉伤的问题，整个曲面的曲率变化要连续，不能出现G0连续的硬棱，不然抛光工序会耗费大量人工，表面做电镀或者烤漆处理时也容易出现积漆、镀层不均的缺陷。如果是作为吹塑类的花器使用，就要调整整体的壁厚分布，底部区域要适当加厚，保证放置时的重心稳定，不会因为上部开口的敞口结构出现重心偏移倾倒的问题，瓶口位置的卷边结构要做圆弧过渡，避免使用时出现锐边划伤的情况。

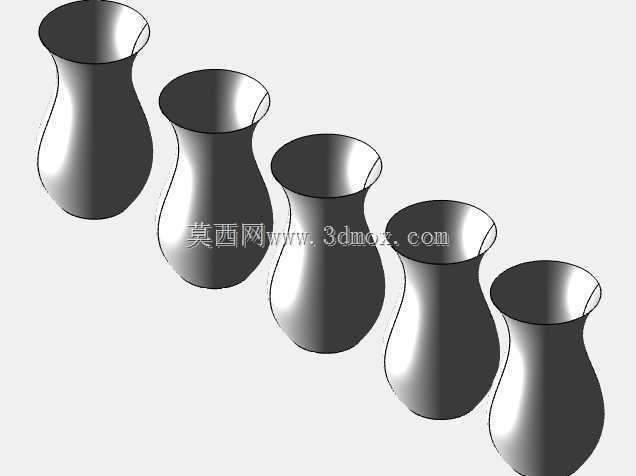

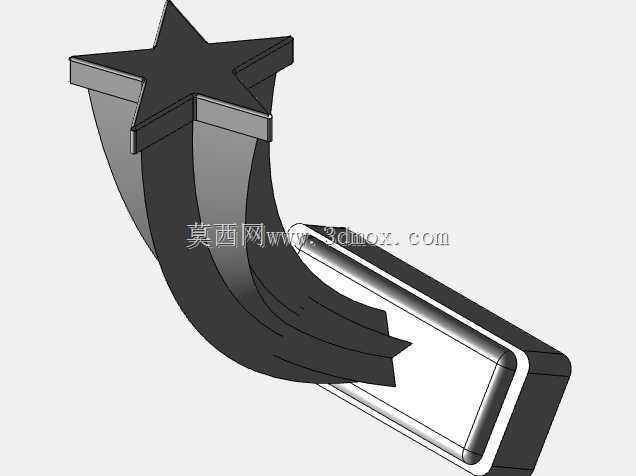

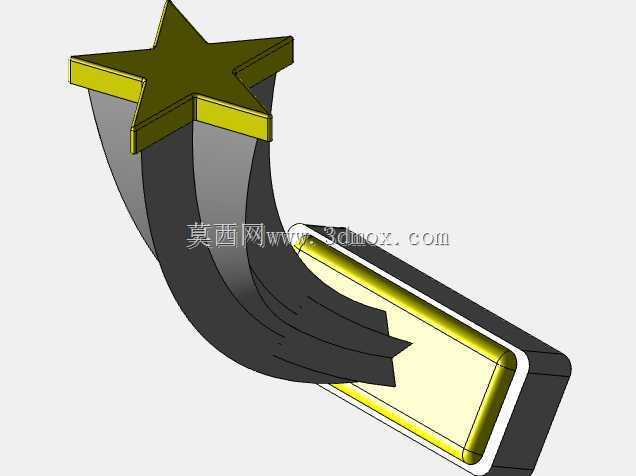

　　设计思路上，这类连续渐变的曲面结构，优先采用多截面放样的方式构建基础曲面，先确定五个不同高度位置的截面轮廓，每个截面都是平滑的类椭圆曲线，从底部到顶部的截面尺寸先收窄再逐步放宽，形成自然的收腰再外扩的流线形态，放样过程中要不断调整截面的控制点位置，保证相邻截面之间的曲率梳连续平滑，不能出现局部的曲面凹陷或者凸起，不然实体化之后会出现壁厚不均的问题。曲面构建完成后，要做壁厚分析，整体壁厚控制在2-3mm区间，局部过渡区域的壁厚差不能超过1mm，避免后续注塑或者压铸时出现缩痕、气泡等成型缺陷。

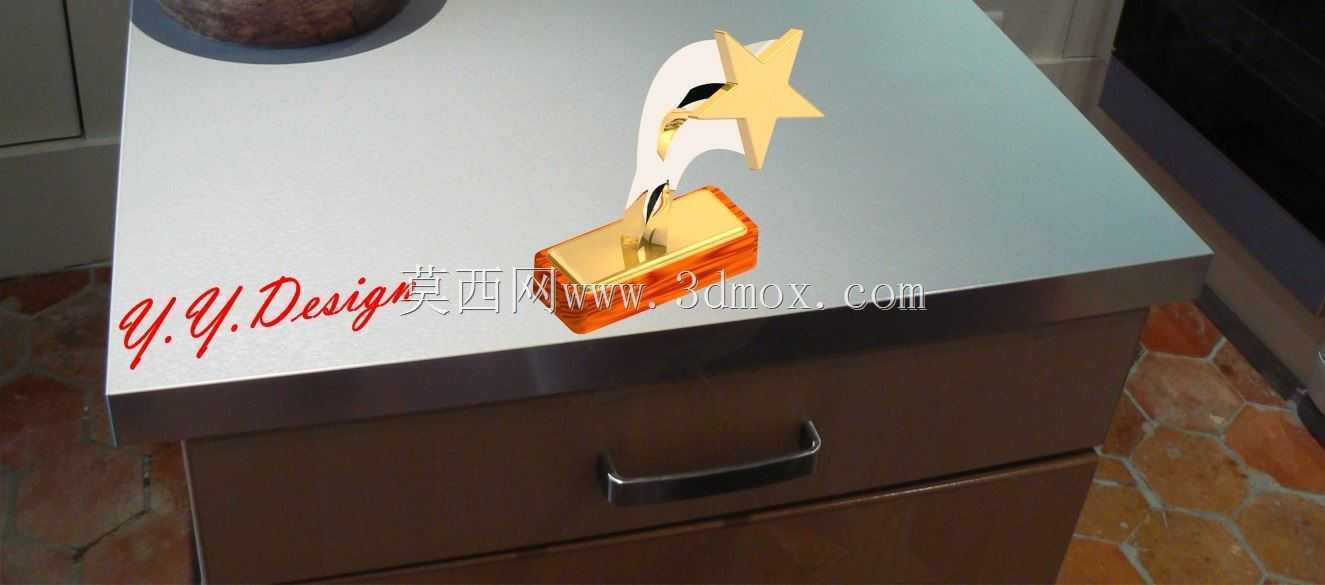

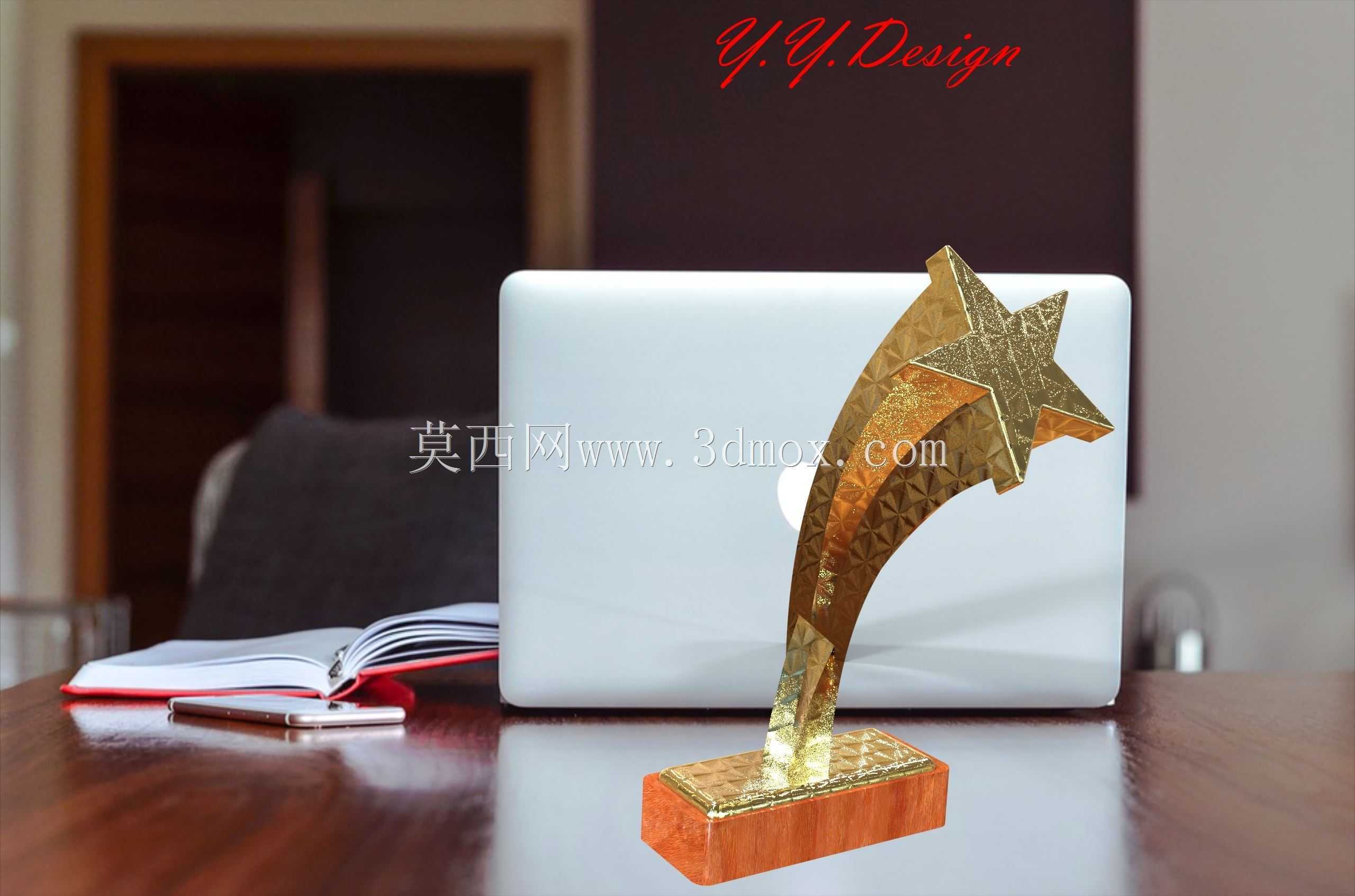

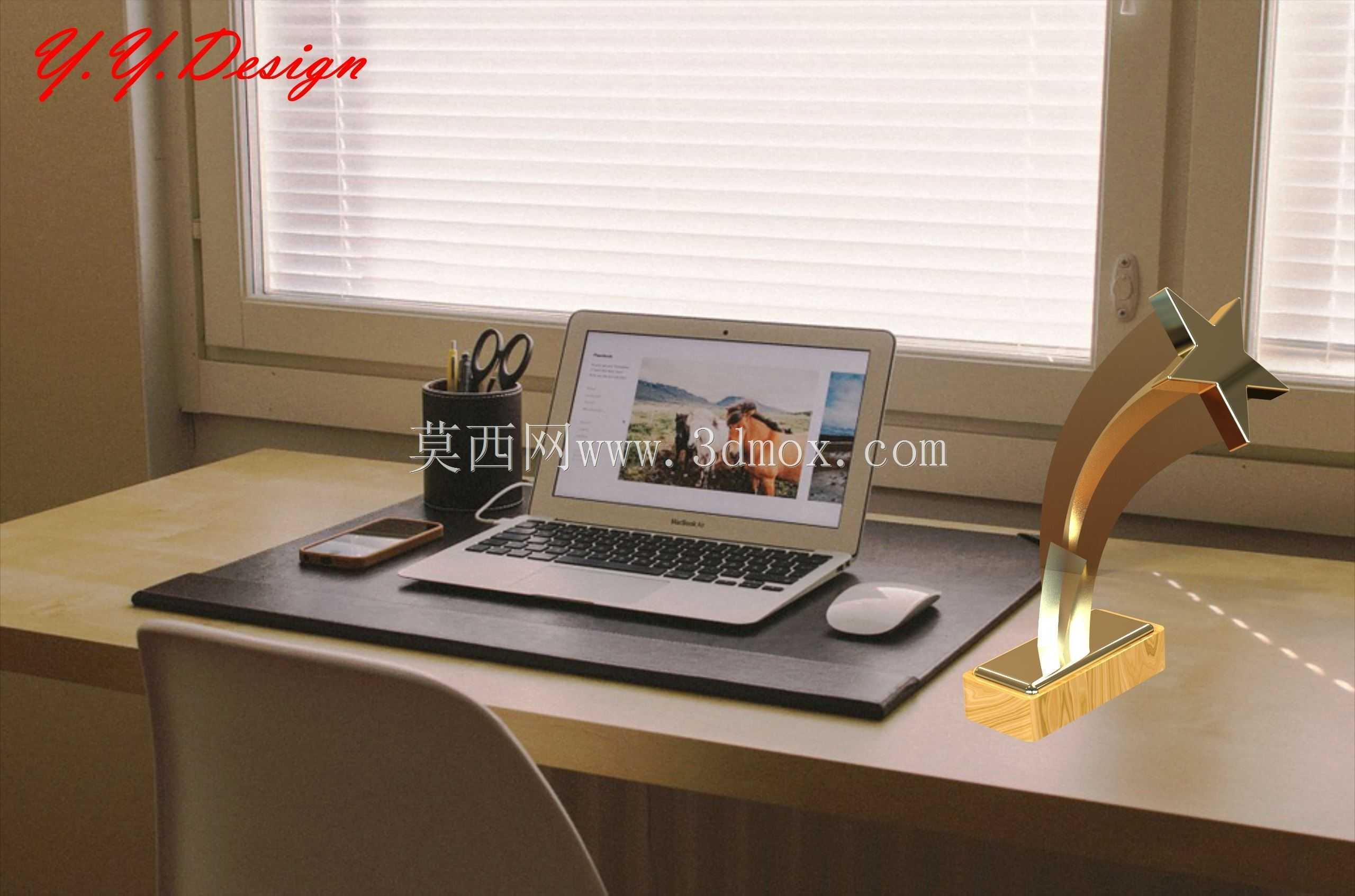

　　外形尺寸方面，这类造型如果作为常规颁奖奖杯使用，整体高度控制在180-220mm区间，底部最大直径控制在60-80mm，顶部开口直径控制在50-70mm，底部要做一个5mm厚度的平整安装面，保证放置在平面上时的接触面积足够，不会出现晃动。如果是作为桌面花器使用，整体高度可以调整到150mm左右，底部直径加大到90mm，进一步降低重心，内部空腔的深度要控制在整体高度的80%左右，预留足够的盛水空间，同时底部要做0.5mm深度的内凹结构，避免成型时底部缩水导致放置不平。

　　实际生产适配中，还要考虑不同加工工艺的边界要求，如果是采用五轴铣削做实木或者亚克力的实体摆件，曲面的最小曲率半径不能小于3mm，不然加工时小直径刀具的断刀风险会大幅提升，精加工的刀路要顺着曲面流线方向走，减少后续打磨的工作量。如果是采用3D打印做手板验证，要考虑支撑的添加位置，外表面尽量不要设置支撑，把支撑面放在内部空腔和底部安装面位置，减少后期表面处理的工作量。曲面之间的拼接位置要做0.1mm的工艺缺口，避免拼接时出现溢胶或者错位的问题。

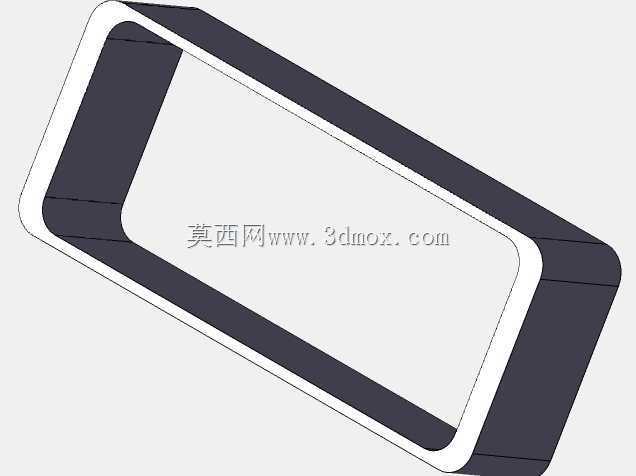

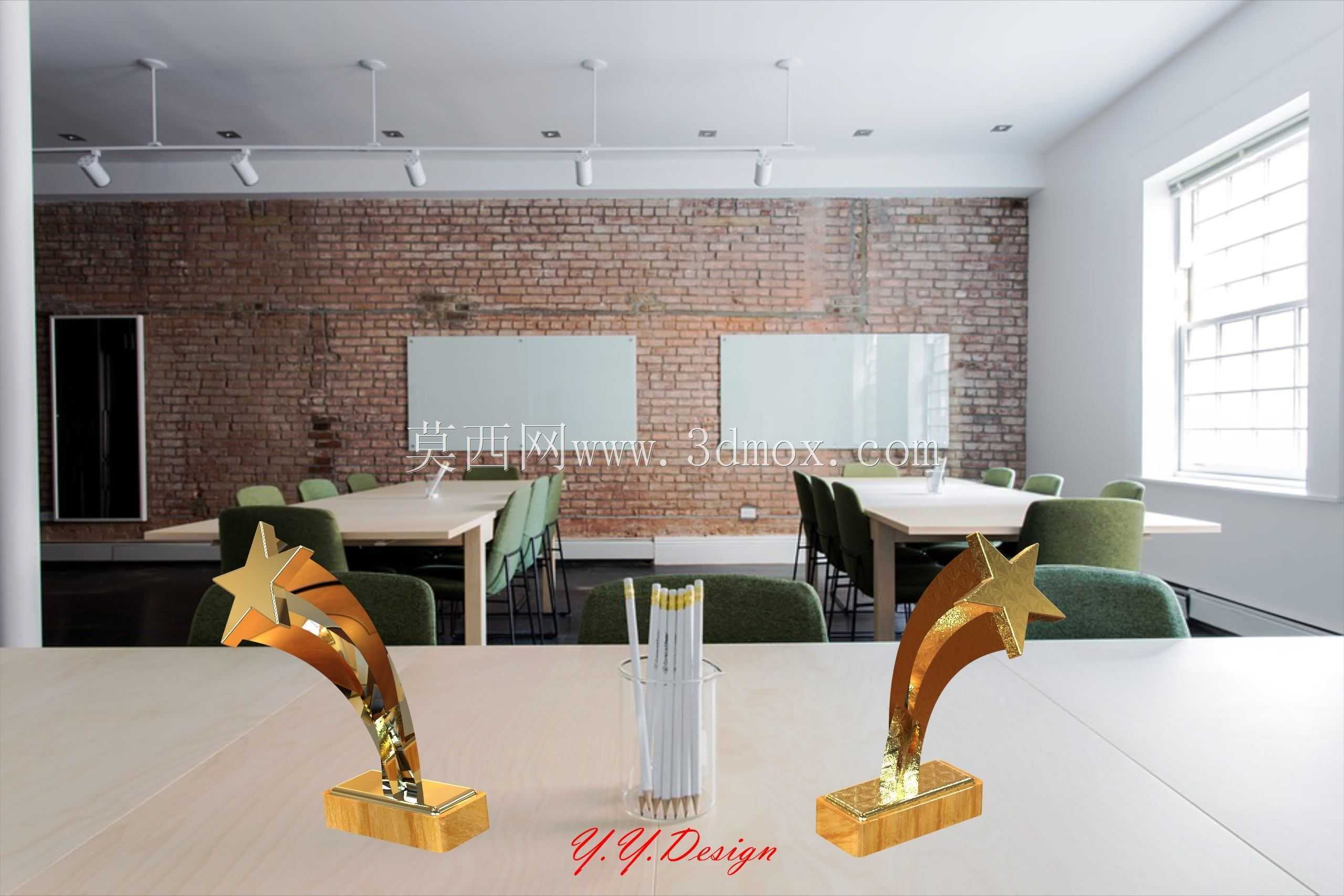

　　结构细节上，这类敞口类的曲面造型，边缘位置要做R2的圆角处理，不管是手持还是日常清洁，都不会出现划伤的风险，内部空腔的底部要做R3的过渡圆角，避免直角位置积灰或者积水，清洁起来更加方便。如果需要做logo或者文字标识，优先选择在曲面曲率变化平缓的中部区域，采用激光雕刻或者丝印的方式加工，不要选在曲率变化大的收腰位置，不然标识会出现变形，识别度下降。不同尺寸规格的同系列造型，可以通过参数化调整截面的缩放比例来实现，不需要重新构建曲面，能够大幅提升系列化设计的效率，适配不同颁奖等级、不同使用场景的尺寸需求。做装配验证的时候，要考虑如果搭配底座的话，底部的安装面要预留和底座连接的定位孔，定位孔的深度控制在8mm左右，采用过盈配合的方式和底座的定位柱连接，不需要额外打胶就能保证连接的可靠性，拆卸也比较方便。
