对称式双工位联动机械执行机构设计

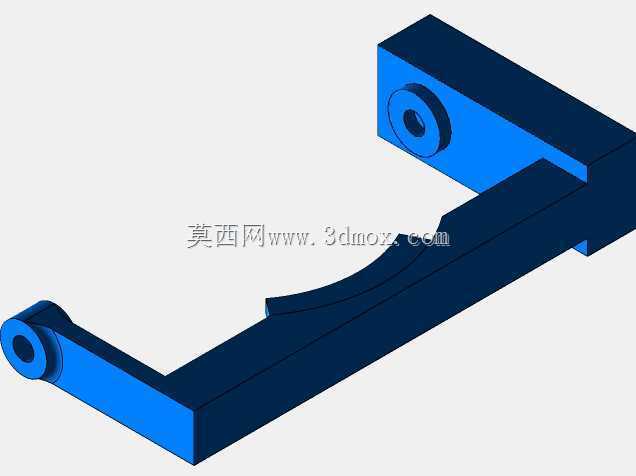

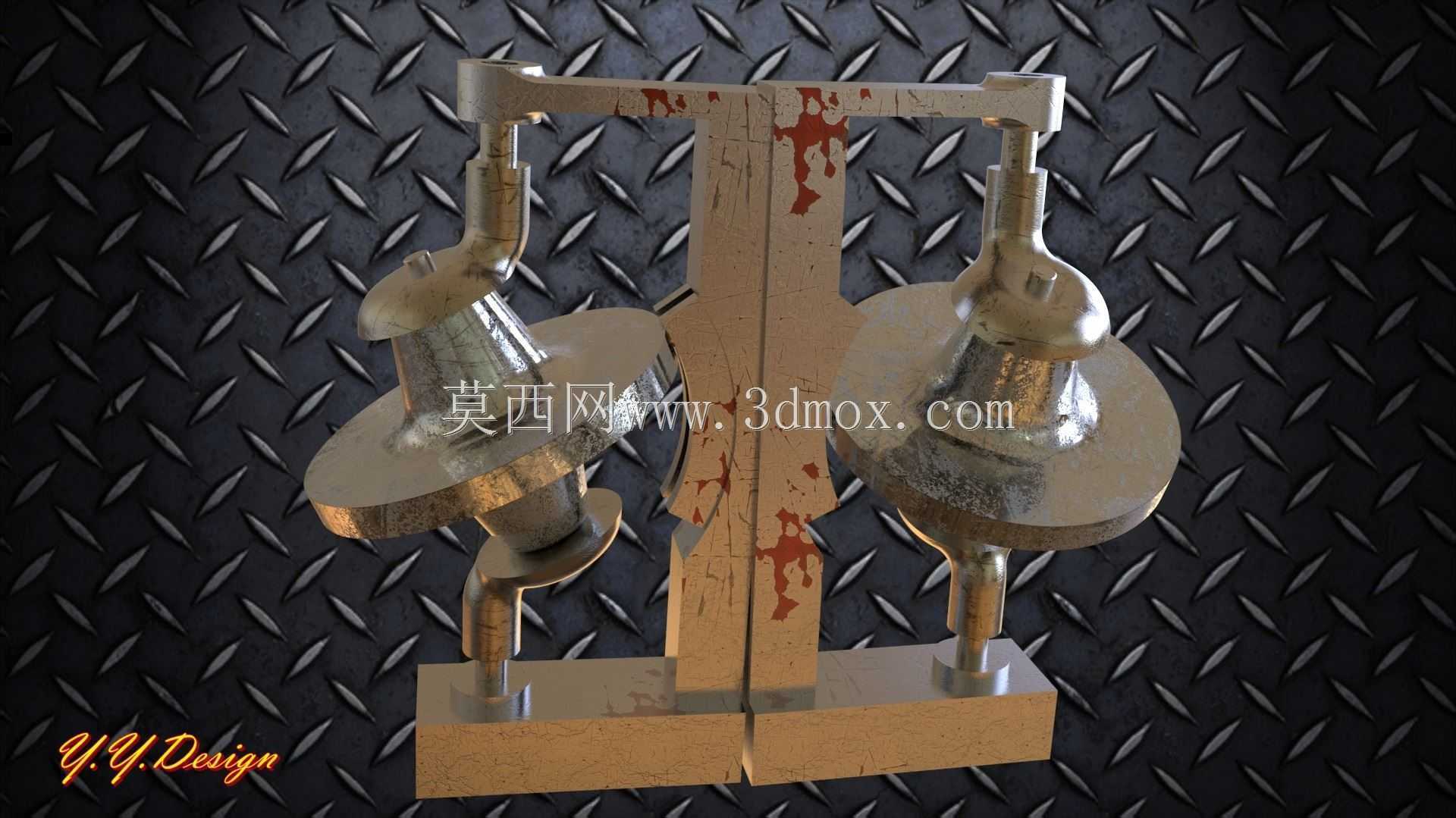

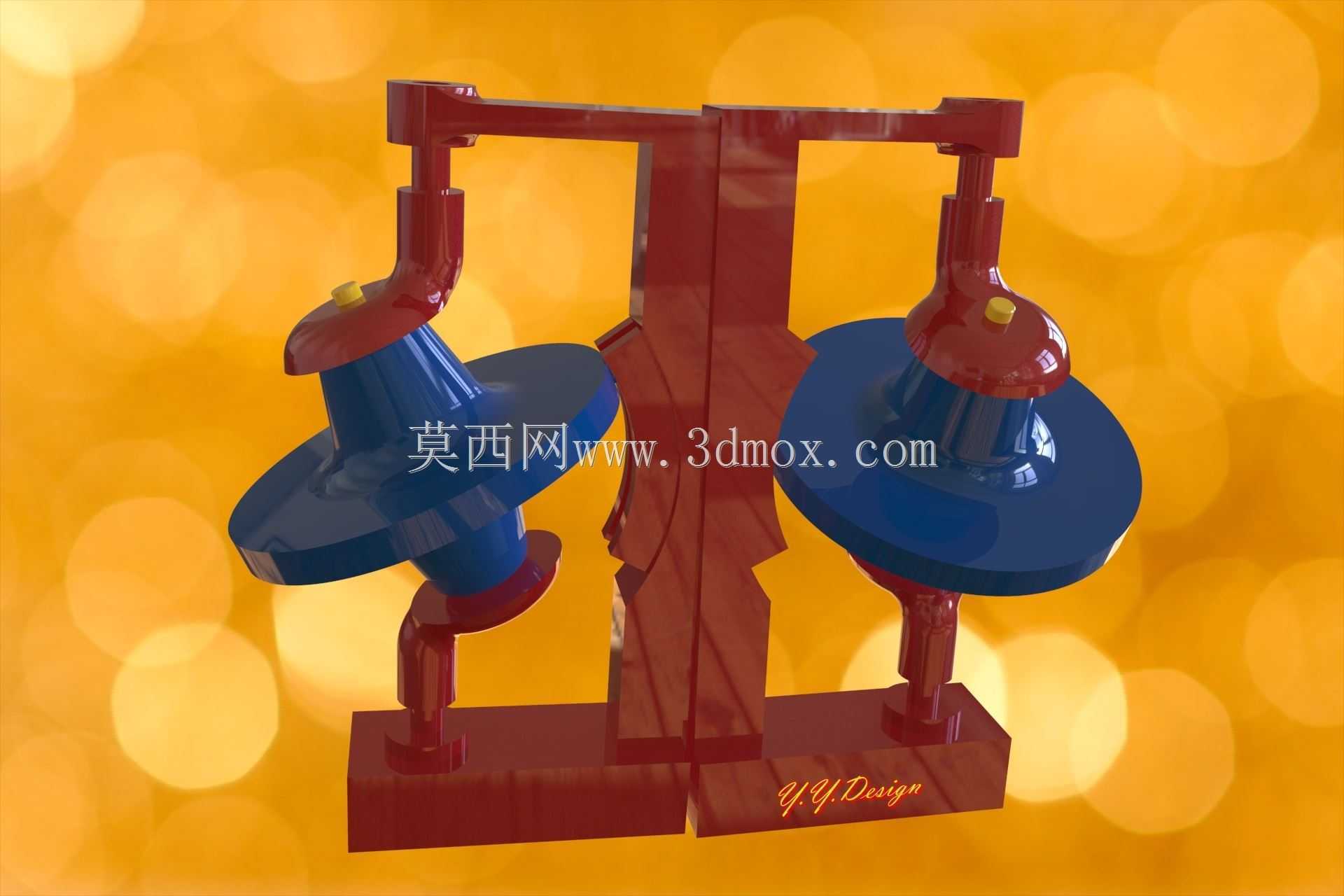

　　这套对称式双工位联动执行机构，主要面向小载荷周期性往复作业的轻工装配、物料分拣工位设计，可直接集成在小型自动化生产线的末端执行单元，替代单工位悬臂结构完成双侧同步取放、压合或定位动作，相比单臂结构能将单周期作业效率提升近一倍，同时抵消单侧悬臂作业产生的偏载力矩，降低安装基座的长期受力变形风险。从结构布局来看，整套机构采用中置立式支撑立柱作为承载核心，立柱底部设置一体化安装底座，底座预留四个沉头安装孔，可直接通过螺栓固定在生产线的铝型材工作台面或钢制安装基板上，安装孔位的中心距按照常规工业型材的标准槽距设计，不需要额外加工过渡转接板，能减少现场安装的调整工作量。立柱两侧对称布置完全相同的执行臂组件，每个执行臂由竖直导向段、

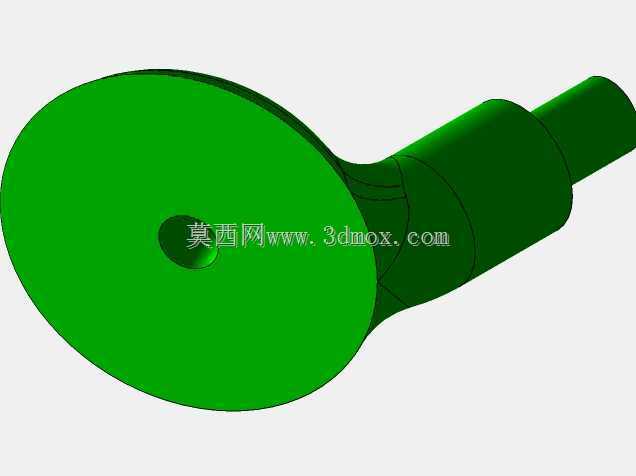

　　角度调节关节、末端执行座三个部分组成，竖直导向段内嵌在立柱侧面的线性导轨槽内，可沿着立柱竖直方向完成上下行程的往复移动，两侧导向段通过顶部的同步连接横梁实现刚性联动，保证两侧执行臂的竖直位移完全同步，不会出现单侧卡顿或位移差导致的作业偏差。角度调节关节设置在竖直导向段的下端，可在0-45度范围内调整末端执行座的倾斜角度，关节处采用紧定螺钉锁紧结构，调整到目标角度后可直接锁死，不需要额外增加定位销结构，方便现场根据不同作业对象的姿态快速调整作业角度。末端执行座采用法兰式安装接口，可根据实际作业需求加装真空吸盘、气动夹爪、压合冲头等不同的作业端头，接口的安装尺寸按照小型气动元件的通用标准设计，可直接适配市面上主流的微型气动执行元件，

　　不需要定制转接法兰。整套机构的传动路径设计简洁，顶部的同步横梁可直接连接小型气缸、电动推杆等直线驱动元件，驱动元件的动力通过横梁同步传递到两侧的执行臂，不需要额外设置同步带、齿轮组等同步传动结构，减少了传动环节的间隙累积，整套机构的重复定位精度可控制在0.1mm以内，能满足大部分轻工装配、物料分拣作业的精度要求。从安装边界来看，整套机构的总宽度控制在320mm以内，竖直方向的总高度根据作业行程可在280mm-350mm范围内调整，底座的前后深度为120mm，整体占用的安装空间较小，可直接集成在空间紧凑的小型自动化设备内部，不会和周边的输送线、料仓等部件产生运动干涉。在实际应用场景中，这套机构可用于电子元器件的双侧同步压装、

　　小型包装盒的双侧贴标辅助定位、五金小零件的双工位同步取放等作业场景，由于采用对称式结构，作业过程中两侧的受力会通过中置立柱相互抵消，安装基座只需要承受竖直方向的作用力，不需要额外加强基座的抗侧扭刚度，能降低整套设备的基座制造成本。在设计过程中，所有运动部件的接触面都预留了润滑脂加注槽，长期运行时可定期加注润滑脂降低磨损，关键受力部位的零件采用45号钢调质处理，非受力的护罩类零件采用铝合金材质，在保证结构强度的前提下尽可能降低整体重量，整套机构的总重量控制在8kg以内，单人即可完成安装和调试作业。机构的运动行程可根据实际作业需求进行调整，竖直方向的最大作业行程为80mm，可通过调整驱动元件的伸出长度来控制实际作业行程，不需要对结构本身进行修改，适配性较强。
