小型乳制品生产成套加工装置结构设计

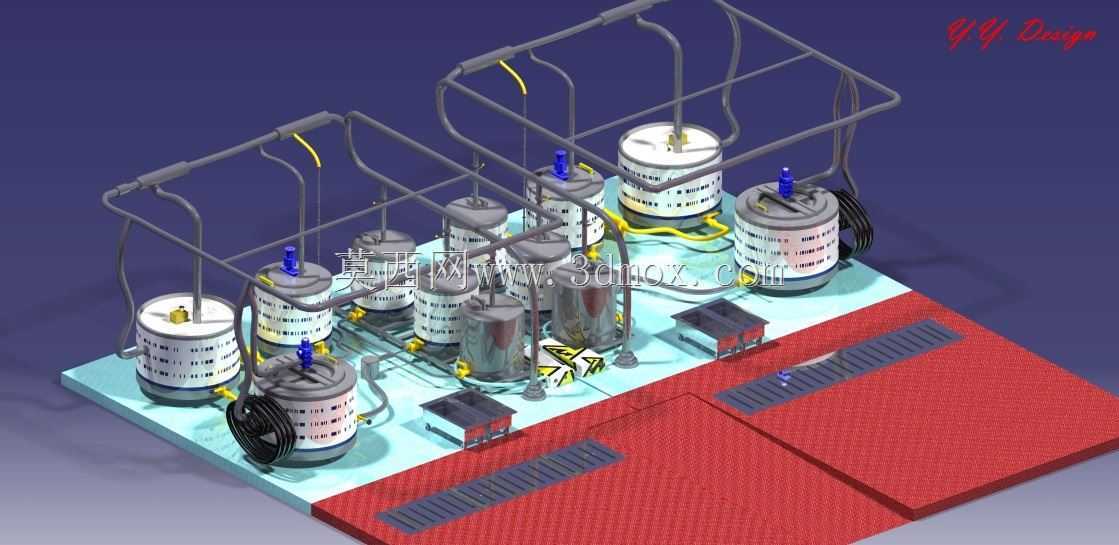

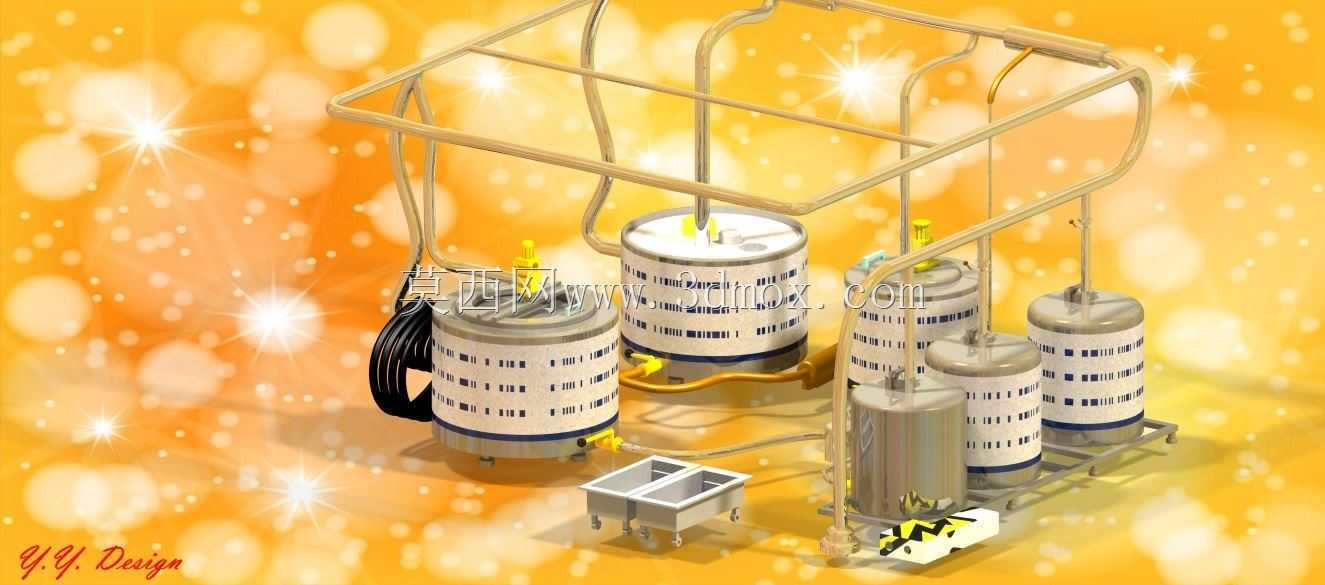

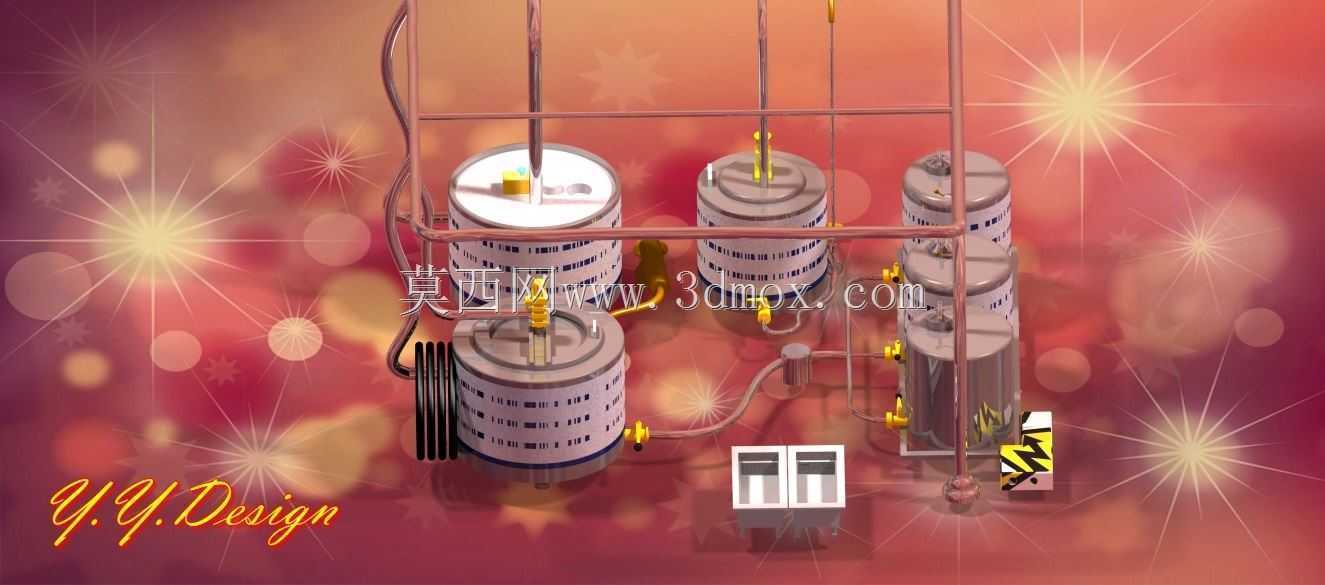

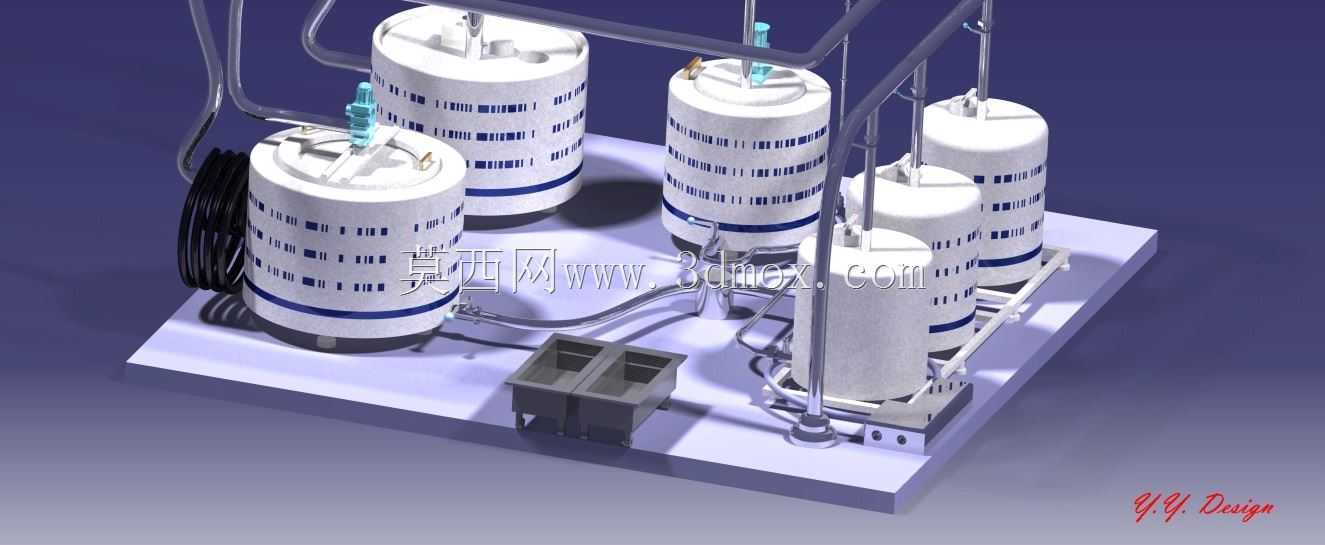

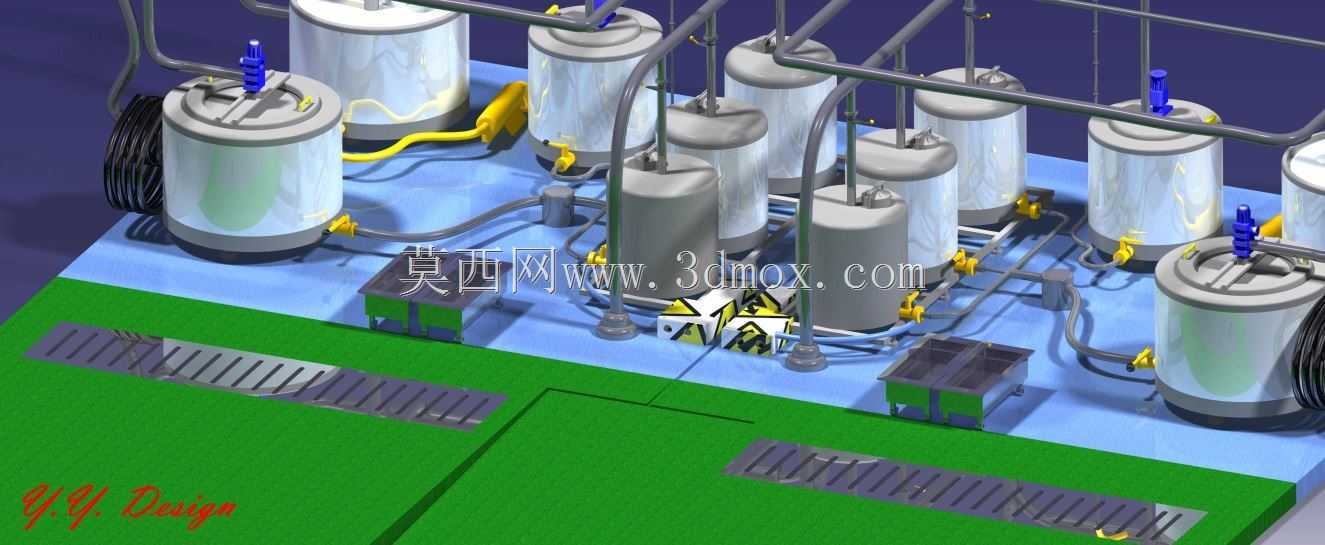

　　这套小型乳制品生产装置的三维结构，核心面向县域级小型乳品加工坊、牧场配套鲜乳处理场景搭建，适配日处理量5吨以内的鲜乳预处理、均质搅拌、暂存中转全流程作业需求，区别于大型乳企的规模化连续生产线，该套装置更侧重紧凑布局与低空间占用，适合场地面积有限的小型生产主体使用。从结构排布来看，整套装置以多台立式圆柱搅拌罐为核心处理单元，罐体采用上下椭圆封头的承压结构设计，单台罐体的直筒段高度与直径比例控制在1.8:1，既保证物料搅拌过程中有足够的轴向流动空间，也避免过高罐体带来的安装稳定性问题，罐体底部设置支脚支撑，支脚高度预留出底阀操作与排污管道铺设的空间，支脚安装孔位的排布尺寸适配常规100mm厚度的混凝土地面预埋螺栓固定，

　　整套装置的外围管线采用沿罐体顶部支架架空排布的方式，避免管线落地带来的清洁死角，也方便日常生产过程中的管线巡检与渗漏排查。核心搅拌单元的设计上，每台罐体顶部设置独立的搅拌驱动安装位，搅拌轴沿罐体中心垂直布置，轴上搭配多层桨叶，底层桨叶采用涡轮式结构适配高粘度物料的分散混合，上层桨叶采用推进式结构促进物料轴向循环，避免乳脂肪上浮带来的物料分层问题，罐体侧壁设置不同高度的取样阀与温度检测接口，可实时监测罐内物料的处理状态，罐体之间的输送管线采用圆滑弯头连接，减少物料输送过程中的滞留死角，管线坡度设置为千分之三，可满足生产结束后CIP清洗的自排净需求，避免残留物料变质影响后续生产的食品安全。整套装置的安装边界控制在长宽4米、3.

　　5米的矩形区域内，顶部管线的最高安装高度距地面2.8米，适配常规小型生产车间的层高要求，不需要对厂房进行特殊改造即可完成安装落地，装置的进料端预留了与鲜乳预处理设备对接的标准法兰接口，出料端可直接对接后续的灌装、杀菌设备，整体管线的通径选择兼顾了物料输送效率与管道清洗的流速要求，输送乳类物料时管内流速控制在1.5m/s以内，避免流速过高产生的脂肪球破碎影响乳品口感。在操作维护的结构设计上，每台罐体的顶部人孔位置预留了足够的操作空间，操作人员可通过人孔进入罐体内部进行定期检查与深度清洁，罐体侧面的视镜位置设置在操作人员站立时的视线平齐高度，不需要登高即可观察罐内物料的搅拌状态与液位高度，所有阀门的操作手柄均朝向通道侧布置，

　　操作距离控制在操作人员站立可及的0.8米范围内，减少生产过程中的操作动线长度。整套装置的结构设计充分考虑了小型乳品生产的实际工况，没有冗余的功能结构，所有部件的选型与排布都围绕生产效率提升、清洁维护便捷、安装成本可控三个核心方向展开，既满足乳品生产的卫生级设计要求，也适配小型生产主体的投资与场地条件，可直接作为小型乳类加工生产线的核心处理单元进行结构参考，也可根据实际处理的物料特性，调整罐体容积、桨叶形式与管线通径，适配酸奶、发酵乳、巴氏奶等不同品类乳产品的生产需求。
