小型农田作业除草施肥播种一体机结构设计

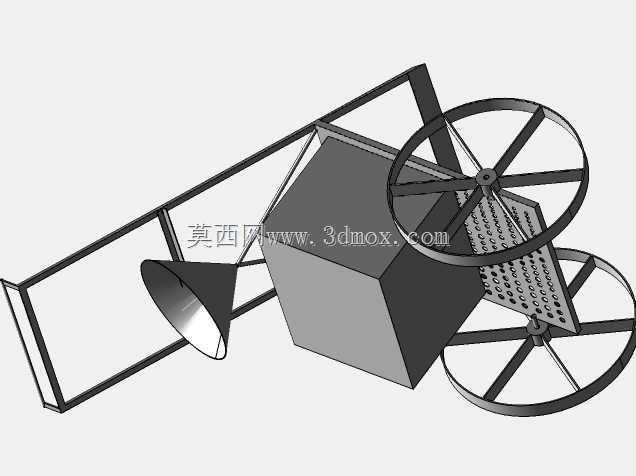

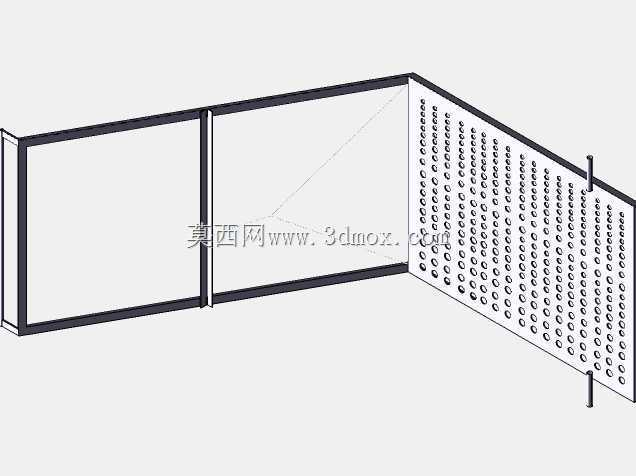

　　这款除草施肥播种一体机的三维结构，主要面向丘陵地带小块农田、山地梯田以及设施农业大棚内的精耕作业场景，适配小马力牵引动力或者人工推行的作业需求，解决传统分体式农机作业时需要多次进地、压苗严重、作业效率低的痛点。从结构布局来看，整机采用框架式方管焊接主架作为承载基体，所有功能部件均通过螺栓连接固定在主架上，方便后期拆解维护与易损件更换，主架的前后端预留了牵引连接耳与扶手安装位，可根据实际作业场景切换牵引模式，适配不同的作业条件。

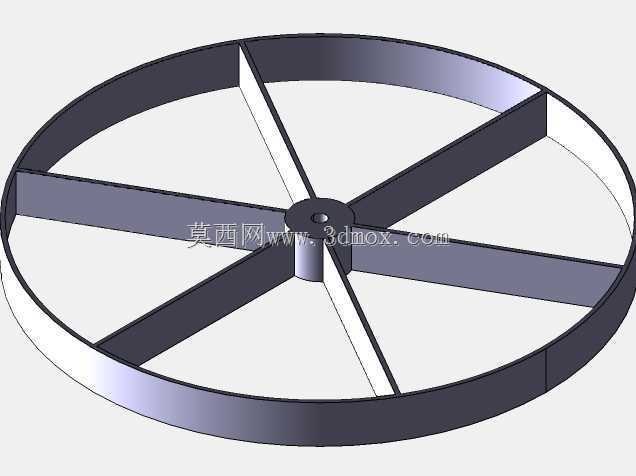

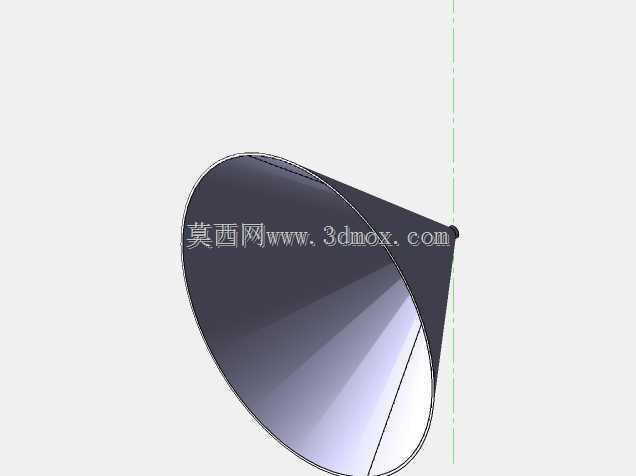

　　行走部分采用双辐条式地轮设计，地轮轮缘做了防滑凸起处理，在松软耕地作业时可避免打滑，保证排种、排肥的传动精度，地轮的安装轴距根据常见作物的垄距做了适配调整，作业时地轮行走在垄沟位置，不会碾压已播种的垄台。前端的导流罩结构主要用于作业时拨开作物秸秆与表层杂草，避免杂草缠绕工作部件，同时可将地表的浮土向两侧分流，为后续的除草、播种作业清理出作业带。

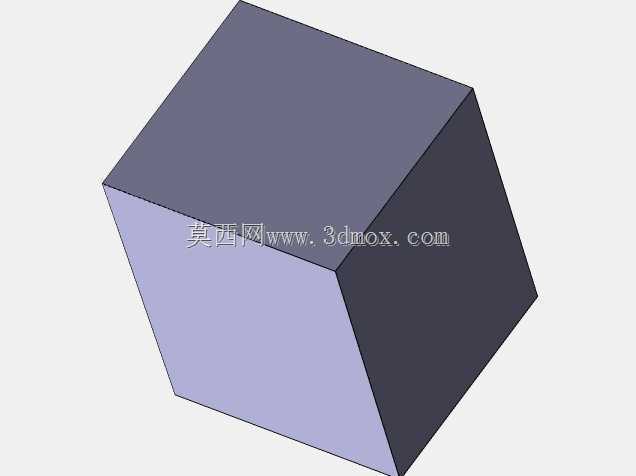

　　除草部件采用仿形浮动设计，可根据地表起伏自动调整作业深度，避免作业深度波动导致的除草不彻底或者伤苗问题，除草刀的排布采用交错式布局，作业时可将表层5厘米以内的杂草根系切断，同时不会过度翻动深层土壤，减少土壤墒情流失。施肥机构位于除草部件后方，采用外槽轮式排肥结构，肥箱采用大倾角漏斗式设计，可避免颗粒肥料出现架空、不下肥的问题，排肥量可通过调整外槽轮的工作长度进行无级调节，适配不同作物的施肥量需求，施肥开沟器采用窄型锄铲式，开沟宽度控制在3厘米以内，减少对土壤结构的破坏，肥料施入后可通过回土板自动覆盖，避免肥料挥发流失。

　　播种单元位于施肥机构的侧后方，与施肥位置保持5厘米以上的横向间距，避免种肥同床导致的烧种问题，排种器采用窝眼轮式结构，可根据不同作物的种子粒径更换不同规格的窝眼轮，适配玉米、大豆、花生以及部分小粒蔬菜种子的播种需求，播种深度通过限深轮进行调整，调整范围在2厘米到8厘米之间，可满足不同作物的播种深度要求，播种后配备的镇压轮可对播种带进行轻度镇压，保证种子与土壤紧密接触，提升出苗率。

　　整机的传动系统全部采用地轮驱动，不需要额外配置动力源，地轮转动时通过链轮链条将动力传递给排肥轴与排种轴，传动比根据不同作物的株距要求配置了多组可更换的链轮，用户可根据种植农艺要求快速更换链轮调整株距，不需要对传动结构做复杂改动。从安装边界来看，整机的横向宽度控制在1.2米以内，长度控制在1.8米，高度不超过1.1米，可在宽度1.5米以上的大棚内灵活转向，也可适配农村常见的小型手扶拖拉机作为牵引动力，不需要对现有农机做大幅度改装即可挂接使用。

　　在结构设计过程中，所有转动部件均配置了防尘密封轴承，可适应田间多尘、多秸秆碎屑的作业环境，延长部件的维护周期，肥箱与种箱均采用倾斜底设计，清空残余物料时不需要完全拆解箱体，打开底部的放空堵头即可快速清理，避免不同品种种子、不同类型肥料混装影响作业效果。整机的重心位于前后地轮的中心位置，挂接牵引后不会出现翘头或者压头的问题，作业时的稳定性更好，即使在坡度15度以内的坡地作业也不会出现侧翻风险。
