梯子运动学机构运动仿真三维结构

　　在日常的工程场景里，这类梯子运动学机构的应用覆盖了不少需要往复变幅、交替支撑的作业场景，比如小型登高作业的自适应梯具、仓储场景里的可变形取货梯、甚至部分户外临时作业的可折叠支撑结构，都能看到这类运动原理的实际落地。从实际用途来看，这套机构核心是通过杆件之间的铰接约束，实现梯段在展开、收合过程中的运动轨迹可控，避免出现运动卡滞、重心偏移过大的问题，同时保证在任意支撑角度下，杆件的受力都能沿着铰接点合理传递，不会出现局部应力集中导致的结构变形。

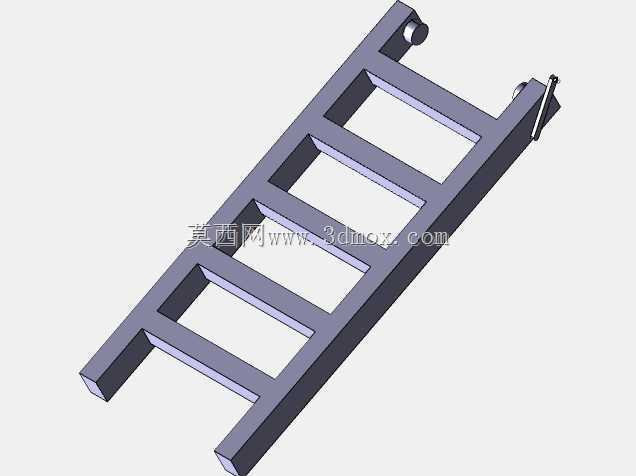

　　做这套结构的三维设计时，首先要梳理清楚各个铰接点的运动副约束关系，每一段梯梁、每一级踏板的铰接位置都需要反复校核运动轨迹，避免在运动过程中出现杆件干涉——很多新手做这类机构的时候容易只看静态装配位置，忽略运动过程中相邻杆件的最小间隙，实际做运动仿真的时候就会出现踏板和梯梁碰撞、铰接轴和周边结构剐蹭的问题。设计的时候首先要确定机构的最大展开角度，对应实际使用时的最大作业高度，这个角度直接决定了梯梁的长度参数：展开角度过小会导致登高高度不足，角度过大则会让整个梯具的重心过于靠前，支撑稳定性下降，一般来说这类铰接梯具的展开支撑角度控制在75度左右的时候，重心投影刚好落在支撑脚的中心区域，稳定性最优。

　　从安装边界来看，这套机构的底部支撑脚需要预留足够的接地面积，支撑脚的铰接点距离地面的高度不能超过50mm，否则在不平整的地面使用时容易出现侧翻风险；顶部的铰接限位结构需要设置硬限位，避免机构展开超过设计角度后出现自锁失效的问题，硬限位的接触面要做一定的卸力结构，避免长期冲击导致限位块断裂。杆件的截面选择上，梯梁采用矩形空心截面，在保证抗弯强度的同时尽可能降低整体重量，踏板则采用带防滑纹路的冲压结构，和梯梁的铰接采用间隙配合，间隙量控制在0.2mm到0.3mm之间，既保证运动时不会出现卡滞，又不会因为间隙过大导致踏板晃动。

　　做运动学仿真的时候，需要给各个铰接点添加对应的转动副约束，同时给底部支撑脚添加固定约束，模拟实际使用时地面的支撑效果，通过驱动其中一个主铰接点的转动，就能模拟整个梯子从收合到完全展开的全过程，这个过程中可以提取每个铰接点的受力曲线、杆件的最大变形量，根据仿真结果反过来调整杆件的壁厚、铰接点的位置，比如如果仿真发现某段梯梁在最大展开角度时的弯曲变形超过了许用值，就可以适当加大该段梯梁的截面尺寸，或者在梯梁内部增加加强筋，而不是盲目整体加厚所有杆件，造成不必要的重量增加。

　　实际工程应用中，这类运动机构还经常被衍生用到其他需要折叠变幅的设备上，比如小型户外作业的升降平台支撑腿、临时搭建的可折叠栈桥结构，核心都是利用多杆件铰接的运动学特性，在保证结构强度的前提下，实现快速收展、减小收纳体积的目的。设计的时候还要考虑机构的锁止结构，在完全展开和完全收合的位置都要有对应的锁止装置，展开时的锁止要承受整个梯具加上作业人员的全部载荷，锁止销的剪切强度需要按照最大载荷的1.5倍做安全余量设计，收合时的锁止则主要是避免搬运过程中机构意外展开造成磕碰。另外，所有铰接点的轴套都要选用自润滑材料，减少长期使用后的磨损量，避免因为铰接点磨损间隙变大导致机构运动精度下降，出现展开后晃动的问题。
