80mm杯形螺栓拉杆舌牵引连接构件

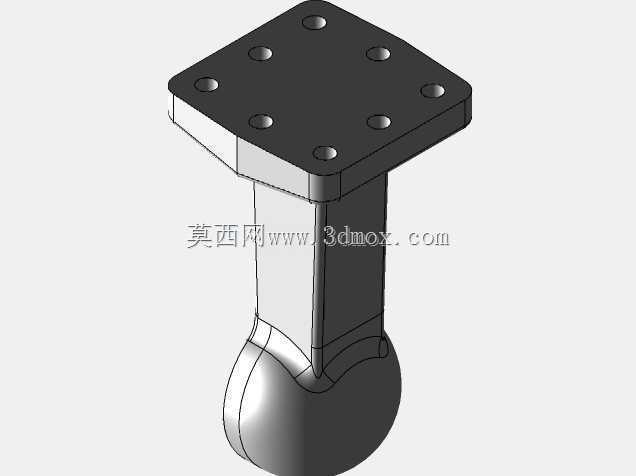

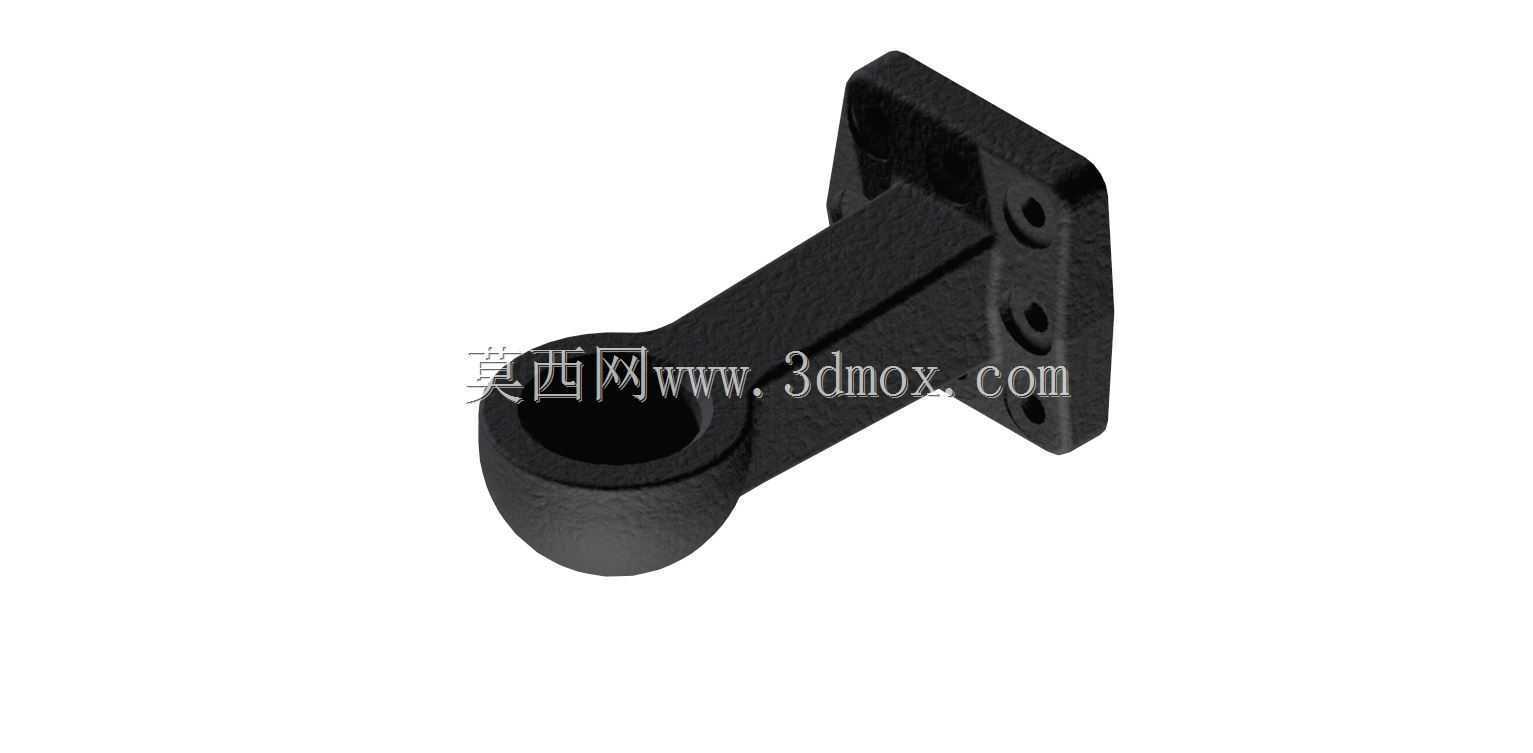

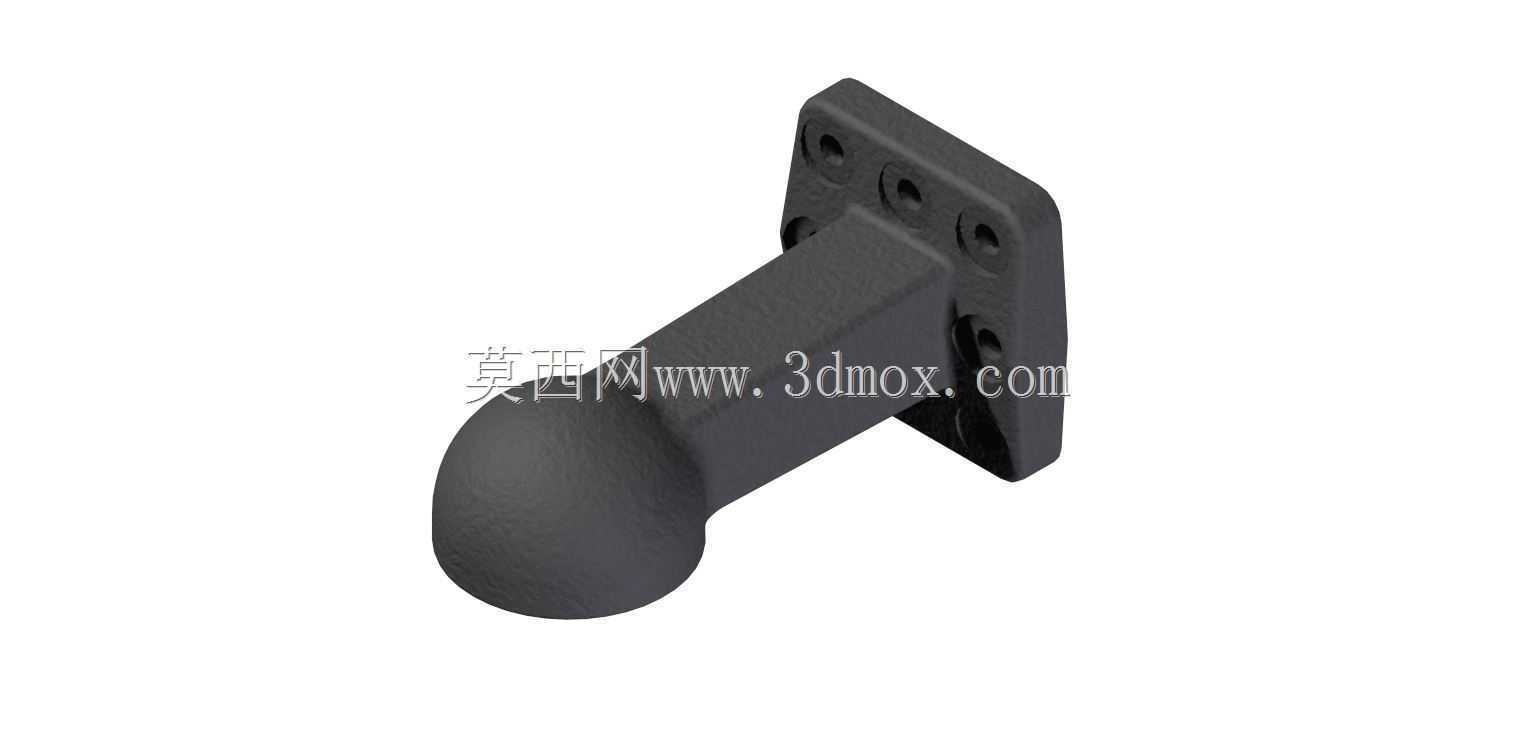

　　在农用拖拉机的牵引作业场景中，这类杯形螺栓拉杆舌是牵引挂接系统里的核心受力连接件，主要承担动力输出端与挂接农机具之间的载荷传递作用，不管是带犁具翻耕、拖挂运料斗转运农资，还是搭配播种、植保类后置作业设备，都需要这类构件完成刚性挂接，避免作业过程中出现挂接松脱、载荷偏移的问题。从结构设计来看，构件整体分为三个功能段，末端的球头结构是挂接配合的核心工作段，采用半球形轮廓设计，能够在挂接座内实现小角度的自适应偏转，适配田间作业时地面起伏带来的挂接角度变化，避免硬连接状态下的应力集中，减少构件因交变载荷出现断裂的风险；中间的杆身采用等截面方型结构，相比圆杆结构具备更好的抗扭性能，在传递大牵引力的同时，能够承受农机具作业时带来的侧向扭转力，

　　不会因为频繁的偏载出现杆身变形；根部的安装法兰盘采用方形带安装孔的设计，四个安装孔沿法兰盘周向均匀分布，能够通过螺栓与牵引基座完成刚性固定，法兰盘与杆身的衔接位置做了大圆角过渡处理，从根源上降低应力集中系数，匹配大载荷牵引作业的强度要求。尺寸边界上，构件的核心工作段球头直径为80mm，这个尺寸是匹配对应吨位拖拉机牵引座的标准配合尺寸，安装法兰的孔位间距、安装面平面度都严格遵循牵引挂接的通用配合公差，安装时只需要保证法兰安装面与基座贴合面的清洁度，按照规定扭矩锁紧固定螺栓，就能保证挂接系统的配合精度，不会出现装配干涉、配合间隙过大的问题。设计过程中需要重点考量受力路径的合理性，牵引力从法兰端输入后，沿杆身轴线传递到球头端，

　　整个传力路径保持直线过渡，没有突兀的截面突变，所有转角位置都设置了工艺圆角，既能够降低铸造或者机加工过程中的应力残留，也能在长期交变载荷作用下减少疲劳裂纹的产生。实际作业过程中，这类构件需要承受的载荷不只是静态的牵引力，还包括田间颠簸时的冲击载荷、农机具作业时的振动载荷，甚至是急刹车、急起步时的瞬时冲击载荷，所以在结构设计时，各个截面的安全系数都按照重载作业工况做了冗余设计，杆身的截面尺寸、法兰的厚度、球头与杆身的衔接直径都经过受力校核，确保在额定牵引载荷下不会出现塑性变形。从安装适配性来说，这个尺寸的拉杆舌主要适配中等功率段的轮式拖拉机牵引系统，既可以用于后牵引挂接，也可以根据整机布置需求用于前牵引装置的连接，

　　球头的表面粗糙度需要控制在合理范围内，既要保证挂接转动时的灵活性，也要避免表面过于粗糙造成配合面的异常磨损，延长构件的实际使用寿命。在三维建模过程中，需要重点保证安装孔的位置度、球头的轮廓度、法兰安装面的平面度这些关键形位公差的准确性，因为这些参数直接影响后续的装配配合效果，如果孔位偏差过大，会出现安装时螺栓无法穿入的问题，如果球头轮廓度超差，会造成挂接后转动卡滞或者配合间隙过大，作业过程中出现异常撞击噪音。另外，法兰背面的安装贴合面需要设计成完整的平面，不能有凸起或者凹陷结构，保证安装时能够与基座面完全贴合，避免局部受力造成法兰变形。杆身与法兰、杆身与球头的衔接位置，除了圆角过渡之外，建模时还要注意曲面的连续性，避免出现折线棱边，因为这些位置是应力集中的高发区域，平滑的曲面过渡能够有效分散应力，提升构件的整体疲劳强度。
