这套带一体化鳍片散热壳体的直流变换单元,在工业电控柜、车载改装供电、户外通信基站后备电源、小型光伏离网系统里都十分常见,核心作用是把某一电压等级的直流输入,稳定转换成负载侧需要的另一档直流电压,10安培的持续通流能力足以覆盖中小功率工控板卡、车载外设、分布式传感节点的供电需求,避免前端母线电压和后端用电设备额定电压不匹配导致的器件烧毁问题。

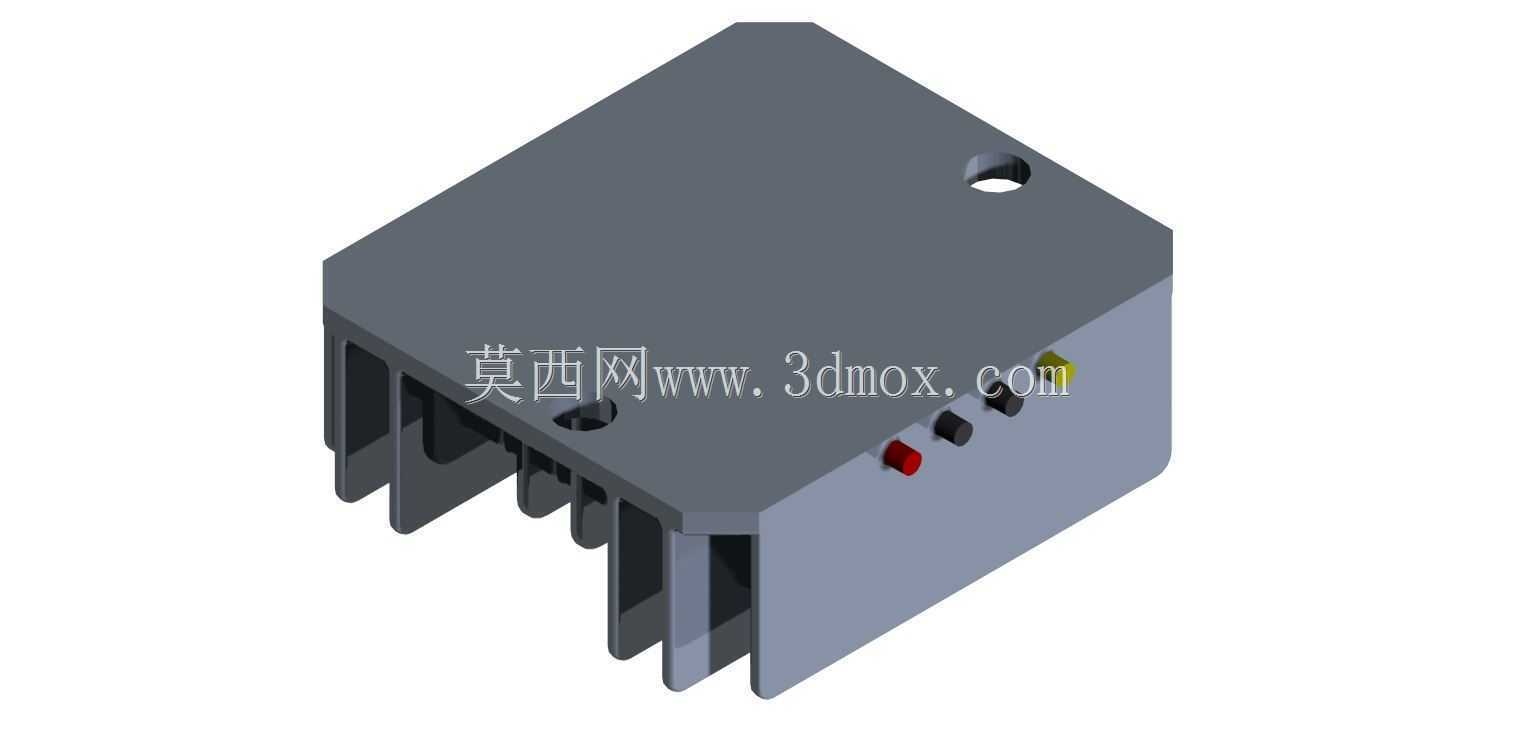

从整机结构布局来看,设计师没有把功率变换电路和散热结构拆成两个独立装配部件,而是直接将多片平行排布的铝制散热鳍片和模块主壳体做成了一体成型的导热基座:功率管、整流二极管这类工作时发热最集中的功率器件,直接贴装在壳体内部的导热安装面上,工作产生的热量不用经过额外的导热衬垫转接、也不用靠独立风扇强制对流,就能直接传导到外侧整片鳍片阵列上,靠鳍片之间预留的宽阔通风槽道形成自然空气对流,把热量持续散到周围环境里。这种无风扇的散热方案在粉尘较多的车间、振动频繁的工程车辆场景下优势非常明显,没有转动部件就不存在轴承磨损、扇叶积灰卡停的故障点,整机长期运行的可靠性要比加装主动散热风扇的方案高很多。

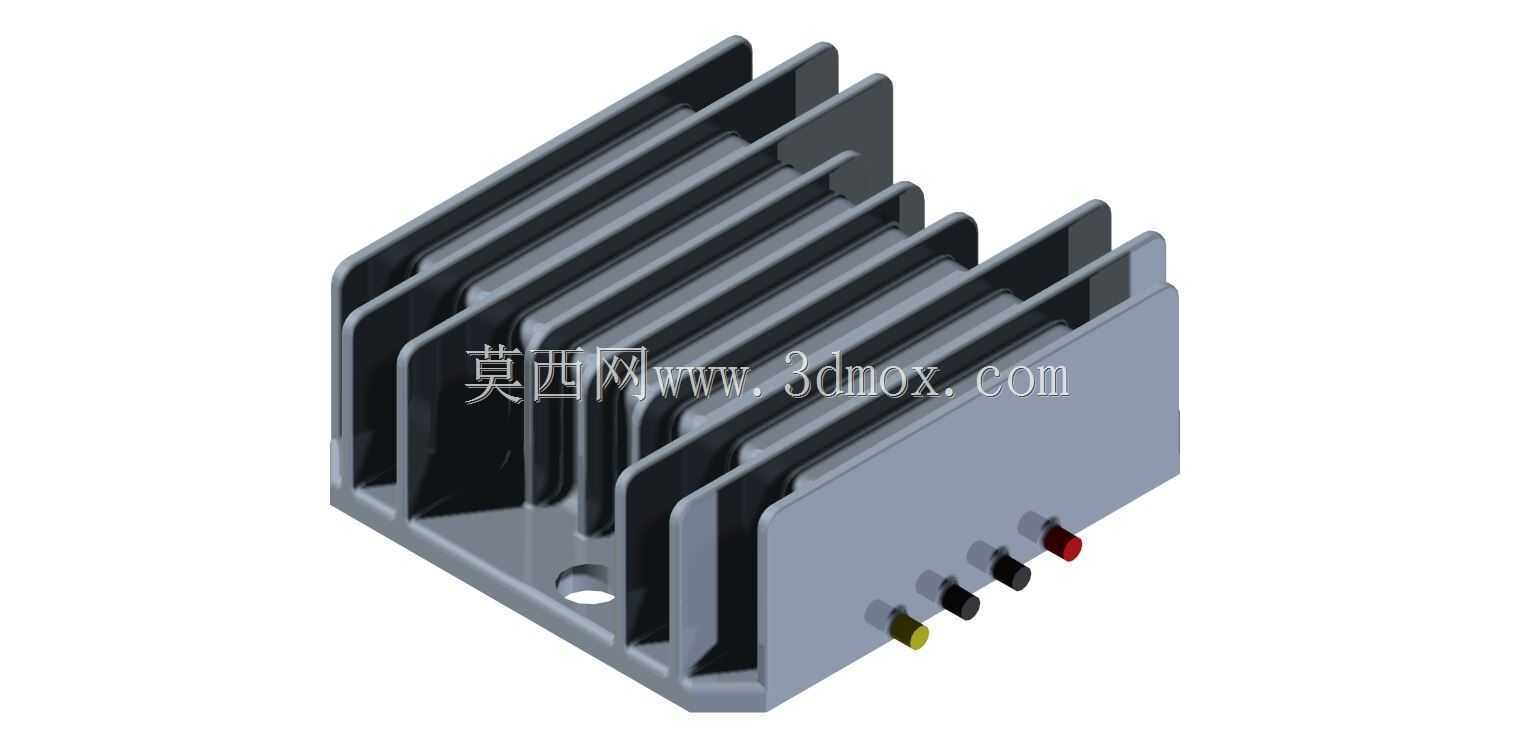

鳍片的排布方向也做了针对性优化,所有鳍片沿模块长度方向平行延伸,槽道全程无遮挡,当设备安装在竖向排布的电控柜内部时,柜内空气受热自然上升的流向刚好和鳍片槽道方向重合,烟囱效应会进一步带动槽内空气流动,不用额外增加风压就能把散热效率再提升一截。壳体底部预留了带沉孔的固定安装耳,安装孔的位置、孔径都适配工业柜内通用的DIN导轨旁装固定位,也可以直接用螺栓锁在设备舱的金属安装板上,安装时整个模块的外轮廓边界要提前在布局阶段预留出来:鳍片顶端到安装基准面的高度、模块本体的长宽尺寸,都要和柜内相邻的断路器、接线端子排留出至少十毫米以上的间隙,既不能让周边线缆贴到鳍片表面被长期高温烤化绝缘层,也不能把鳍片之间的通风槽道堵死,否则自然对流的风道被截断后,壳体内功率器件的结温会快速攀升,轻则触发过温保护切断输出,重则直接造成功率管热击穿。

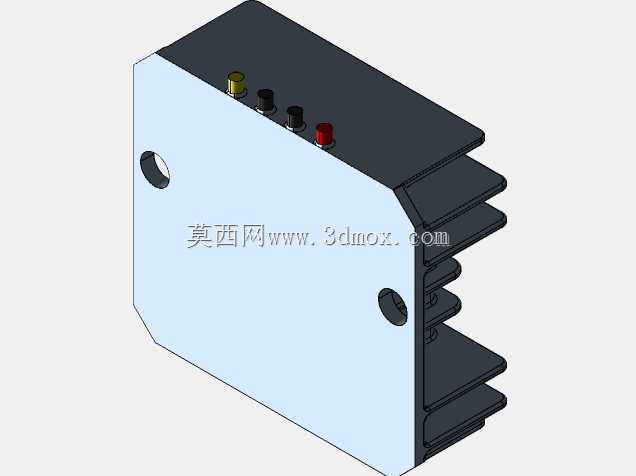

模块侧向伸出的多根接线柱做了明确的颜色区分,不同颜色分别对应直流输入正负极、直流输出正负极,接线柱的粗细完全匹配10安培持续载流的线径要求,接线时不用额外转接过渡端子,对应平方数的多股铜芯线压好线鼻之后直接套入接线柱锁紧螺母就能完成导通,不同极性的端子之间预留了足够的电气爬电距离,即便在湿度偏高的户外柜内运行,也不会出现极间拉弧、漏电的风险。
在开展整机三维布局的时候,这类电源模块的选型校核不能只核对额定输出电流这一项参数:首先要确认模块的输入电压区间能不能覆盖前端供电母线的波动范围,比如车载24V系统在冷启动、抛负载的瞬间电压会出现大幅跌落和冲高,模块的输入耐受范围必须覆盖这些极端工况;其次要核算整机的功耗转化效率,满载工况下模块自身的损耗功率会全部转化成热量,这部分热负荷要和鳍片的自然散热能力做匹配,如果安装位置是完全密封无通风的隔舱,还需要额外在壳体和舱壁之间加装导热垫,把一部分热量传导到舱体外壁辅助散热;再者接线侧的走线弯曲半径要提前在三维布线阶段预留出来,避免线束装配时硬弯折对端子产生持续的侧向应力,长期振动环境下出现端子松脱。整个模块的结构把功率变换、散热、接线防护三个核心功能整合在同一个紧凑壳体里,没有多余的外露零散部件,非常适合空间受限、维护可达性差的嵌入式供电场景使用。
