带赫希曼插头双1/2英寸BSPP12v电动座

　　在中小型液压站、移动式液压机具、小型工程机械的液压回路改造与配套设计中，这类带集成阀块的电动座是非常常见的控制元件，很多做小型液压动力单元的工程师在选型时，都会优先考虑集成度高、接口标准化的组件，避免过多管路连接带来的泄漏风险与装配冗余。这款元件的核心功能是通过12v直流电控信号，控制液压回路的通断或者流向切换，两个1/2英寸的BSPP螺纹端口是英制管螺纹的通用规格，在出口类液压设备、沿用英制管路标准的配套设备中适配性极强，不需要额外做螺纹转换接头，能直接对接同规格的液压油管、管接头，减少管路节点的同时也降低了沿程压力损失。

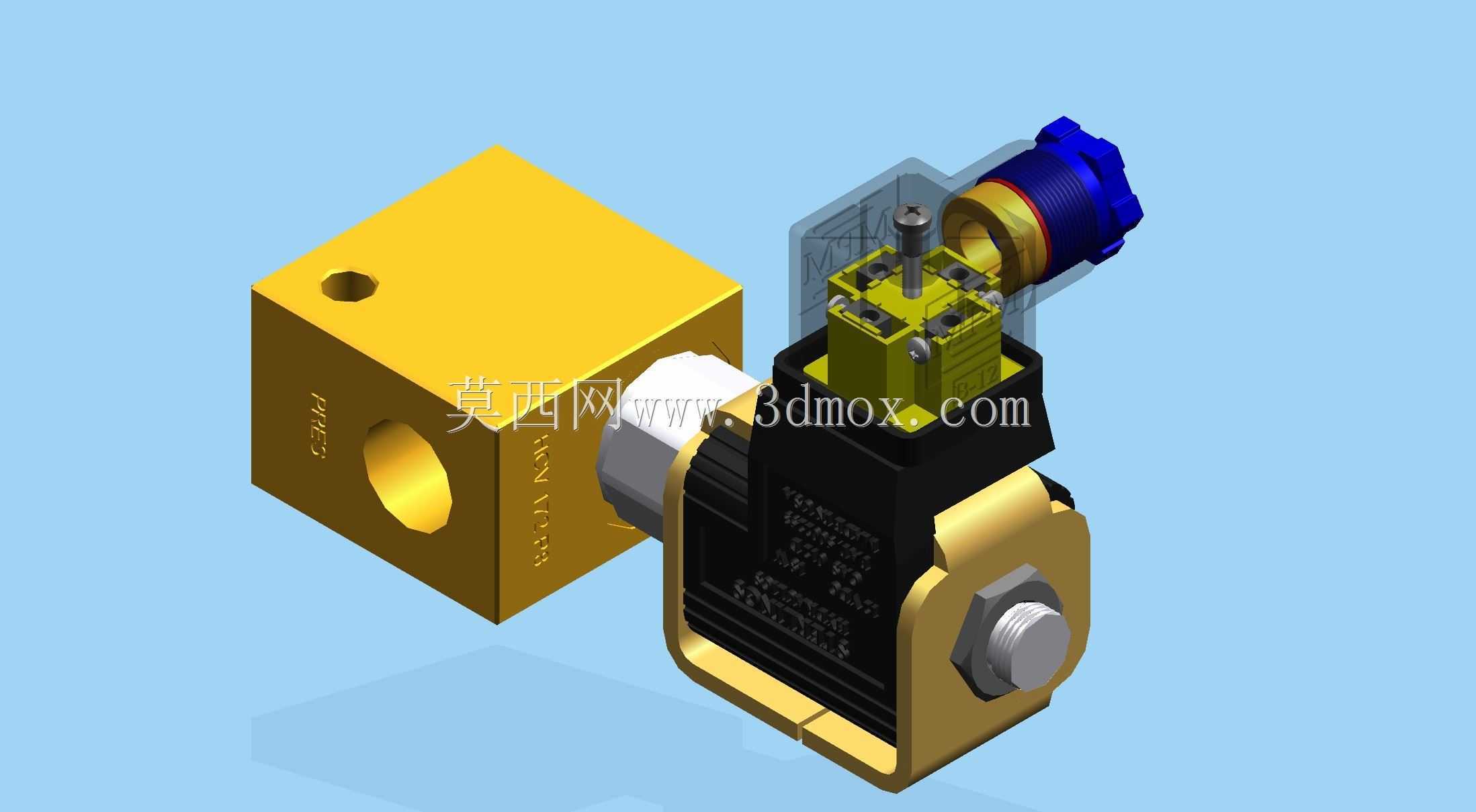

　　从结构设计来看，这款元件将阀块与电磁驱动部分做了集成式设计，黄色的阀块部分采用锻造铝合金或者钢制阀块加工而成，表面做了镀彩锌或者阳极氧化处理，既能保证油路块的耐压强度，也能提升抗腐蚀能力，适应液压油长期浸泡、户外工况下的潮湿环境。阀块上除了两个主工作油口之外，还预留了小型工艺孔，用于加工流道时的工艺封堵，也可根据回路需求改装成测压口，外接压力表实时监测回路压力，给现场调试、故障排查预留了扩展空间。电磁驱动部分采用赫希曼插头作为电气连接接口，这种插头是液压电磁阀领域通用的电气接插件，防护等级可达IP65以上，接线时不需要焊接，直接通过螺钉压接导线即可，插头自带的密封结构能有效阻挡油污、水汽进入接线腔，避免长期使用后出现接线端子锈蚀、接触不良的问题，在车间油污较重、户外有淋雨风险的工况下可靠性远高于普通接线端子。

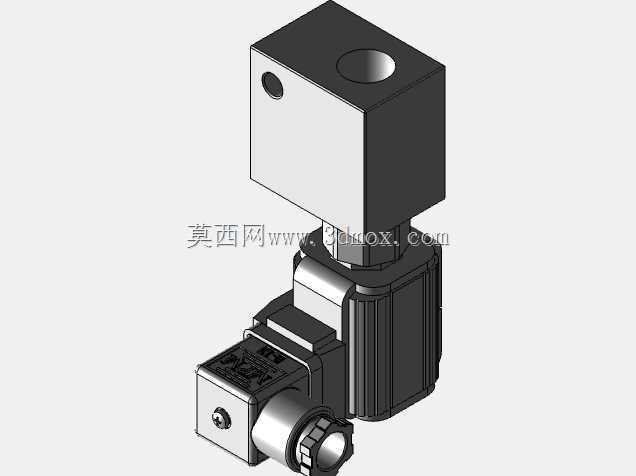

　　安装边界方面，这款元件的阀块为立方体结构，安装时可以通过阀块的平面直接贴合安装基面，也可利用阀块上的预留孔位加装安装支架，整体安装占用空间紧凑，两个油口的轴线呈垂直布置，能适配不同走向的管路布局，避免管路出现过度弯折。电磁线圈部分的出线方向可以根据安装空间调整，赫希曼插头的固定螺母松开后即可旋转插头方向，适配不同方向的走线需求，不会因为走线空间不足导致线缆过度弯折破损。在实际回路应用中，这款元件常作为二位二通或者二位三通的通断阀使用，12v的供电电压适配移动设备、车载设备的车载电源系统，不需要额外加装电压转换模块，在小型环卫设备、车载液压机具、小型农用液压设备的回路中，能直接从车载电瓶取电，简化电气布线。

　　设计这类集成阀组的时候，需要重点考虑流道的压损控制，阀块内部的流道转弯处做了圆弧过渡处理，避免直角流道带来的局部压力损失，同时流道的通径与1/2英寸BSPP端口的通径保持一致，不会出现通径突变导致的节流效应，在额定流量下的压力损失能控制在0.1MPa以内，满足中小型液压回路的流量需求。电磁驱动部分的衔铁与阀杆做了同轴度优化，线圈通电后产生的电磁力能直接驱动阀芯动作，减少传动环节的卡滞风险，线圈外壳采用金属包覆结构，既能起到电磁屏蔽作用，避免周围电气设备的信号干扰，也能提升线圈的散热能力，在长期通电工况下线圈温升能控制在允许范围内，不会因为过热导致线圈烧毁。另外，线圈与阀块的连接部位做了密封处理，能防止液压油顺着阀杆间隙渗入线圈内部，延长元件的整体使用寿命。在选型匹配时，需要注意回路的工作压力不能超过元件的额定耐压值，同时供电电压的波动范围要控制在额定电压的±10%以内，避免电压不足导致阀芯吸合不到位，或者电压过高导致线圈过热损坏。
