C-Top3带手动超控电动液压阀结构

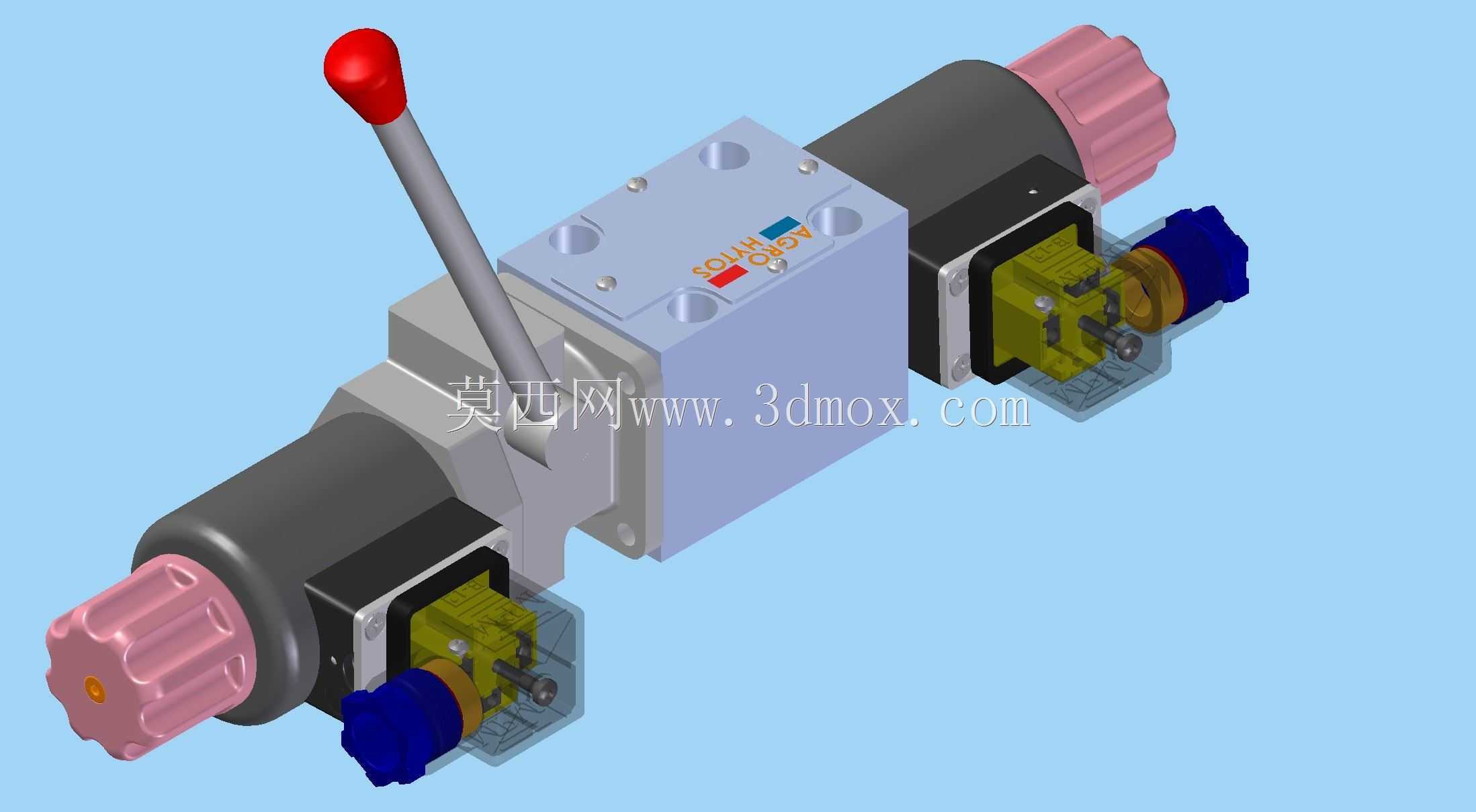

　　在液压动力单元、工业润滑系统、小型工程机械油路控制场景中，这类带手动超控功能的电动阀是兼顾自动控制与应急操作的核心执行元件，日常工况下依靠电磁驱动实现油路通断、流向切换，遇到电控系统断电、信号故障的突发情况，操作人员可直接扳动顶部的红色手柄完成阀位切换，避免设备因油路锁死引发停机、工件报废甚至安全事故。从结构设计来看，这款阀采用双电磁铁对称布局，两端的粉色旋钮式结构是电磁铁的手动应急顶杆与调节端，当单路电磁铁出现卡滞时，无需拆解阀块即可通过端部旋钮顶推阀芯实现临时换向，中部的浅灰色阀块为油路集成载体，所有流道均在阀块内部加工完成，减少外接管路带来的泄漏点，阀块顶面的标识区清晰标注了各油口的通断逻辑与额定压力参数，

　　方便现场安装调试时快速核对接线与油路走向。阀芯与阀体的配合间隙控制在微米级，保证液压油在额定压力下的内泄漏量控制在行业标准允许范围内，两端的电磁铁部分采用透明防护端盖，内部的衔铁、复位弹簧结构可视，日常巡检时可直接观察内部元件是否存在卡滞、磨损情况，无需拆解阀件即可完成初步故障排查。设计过程中优先考虑了安装兼容性，阀块的安装孔位采用通用的通径安装尺寸，可直接替换同规格的常规电磁换向阀，不需要对设备原有安装面板进行二次加工，阀件整体的外接油口采用标准内螺纹接口，适配常规液压系统的硬管、软管连接规格，手动操作手柄的长度经过力矩核算，操作人员仅需施加较小的扳动力即可克服阀芯复位弹簧力完成换向，手柄端部的红色球形握把符合人机工程学要求，

　　带防滑纹理，沾有少量液压油时也不会出现打滑脱手的情况。从安装边界来看，阀件整体的轴向长度、径向宽度都控制在紧凑范围内，两端电磁铁的接线端采用侧出式设计，不会额外增加阀件的轴向安装尺寸，适合安装在空间局促的液压阀组、小型设备的内置油路单元中，阀块底部的安装面平面度要求控制在0.02mm以内，安装时搭配对应规格的O型密封圈即可实现端面密封，不需要额外加装密封垫片，避免因密封件厚度不均导致阀件安装倾斜、阀芯卡滞的问题。功能设计上，这款阀的手动超控机构带有自锁结构，当扳动手柄到指定阀位后可临时锁定位置，不需要操作人员持续扳动手柄维持阀位，方便长时间应急工况下的设备调试、故障排查作业，复位弹簧的刚度经过匹配调校，

　　电磁铁断电后阀芯可快速回到中位，避免油路出现误通，两端的电磁铁线圈采用防水防尘封装，可适应车间多粉尘、少量油雾飞溅的工作环境，线圈的接线端带有标准接线端子，接线时不需要焊接，直接压接即可完成线路连接，降低现场安装的接线难度。在实际油路应用中，这款阀可用于双作用油缸的换向控制、液压马达的启停与转向控制，也可作为系统的安全截止阀使用，当系统出现压力异常时，无论是电控触发还是手动操作都能快速切断油路，保障下游液压元件的安全，阀件内部的流道设计采用平滑过渡结构，减少液压油流经阀件时的压力损失，降低系统的发热与能耗，适合长时间连续运行的液压工况。
