工业级硅胶转轮除湿设备结构设计方案

　　在低湿环境需求的工业与科研场景中，传统压缩式制冷除湿往往因冷凝水排放、低温环境除湿效率骤降等问题无法满足使用要求，这类采用硅胶吸附材料的除湿设备，正是针对这类痛点完成的结构设计。从实际落地场景来看，这类设备常部署在精密电子元器件存储车间、高校理化实验室、文物典藏库房、锂电池生产干燥工段等区域，这些场景普遍要求环境相对湿度稳定控制在30%以下，部分特殊工艺段甚至要求湿度低于10%，压缩式除湿在5℃以下环境就会出现结霜停机问题，而吸附式除湿无需依赖冷凝温差，可在宽温度范围下稳定输出低湿空气。

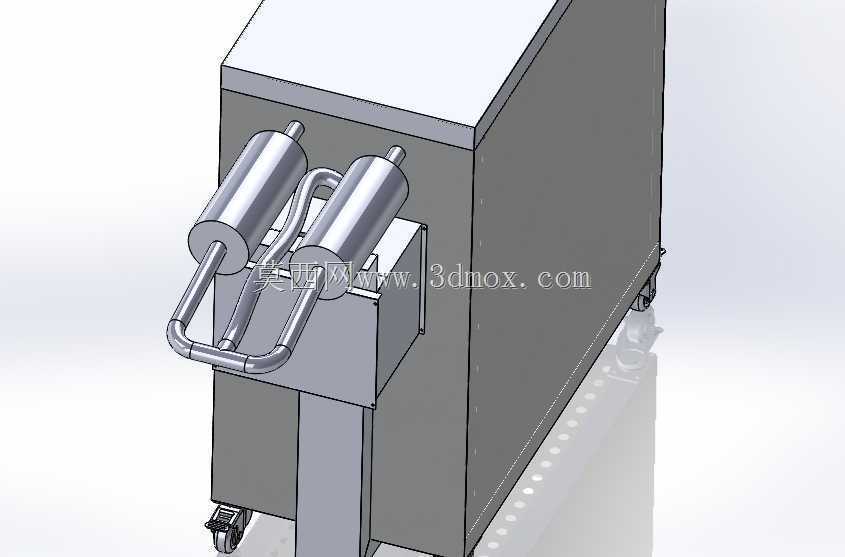

　　从设备功能逻辑来看，整机核心分为吸附处理单元、再生脱附单元、风路循环单元三个模块。前端设置的双吸附筒为核心工作部件，内部填充成型硅胶吸附颗粒，处理风路将待除湿的环境空气经初效过滤后送入吸附筒，空气中的水分子被硅胶孔隙捕获，干燥后的空气经顶部出风端送回目标空间；当吸附侧硅胶接近吸水饱和状态时，风路切换阀会自动调整通路，将饱和的吸附筒切入再生回路，通过电加热产生的高温空气流经吸附层，将硅胶中蓄积的水分带出设备外，两个吸附筒交替完成吸附、再生流程，实现连续不间断的除湿作业，全程无冷凝水排出，无需布置排水管路，适配无法做排水改造的老旧场地或移动作业需求。

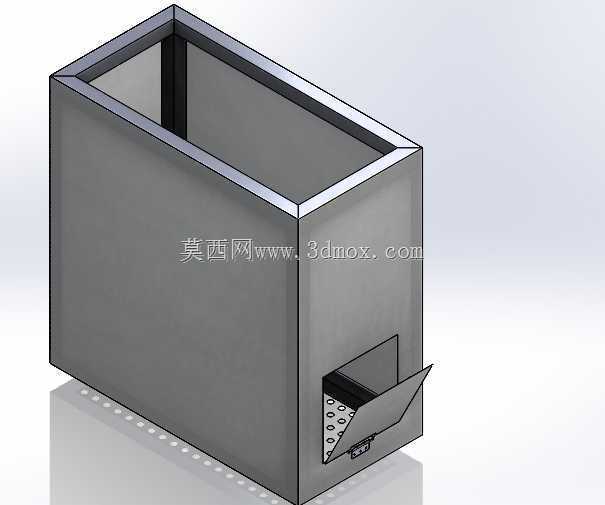

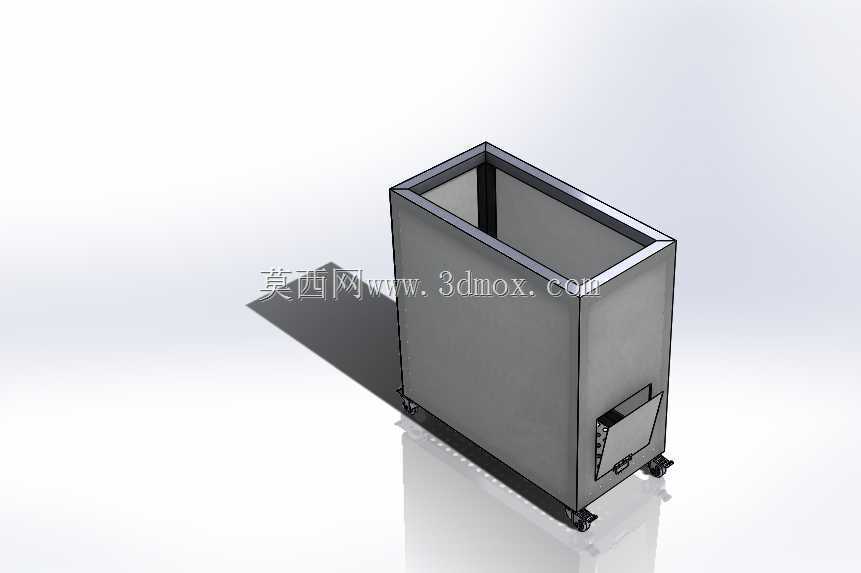

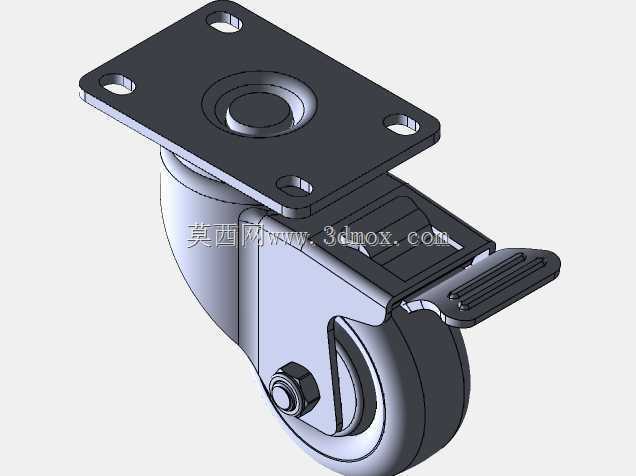

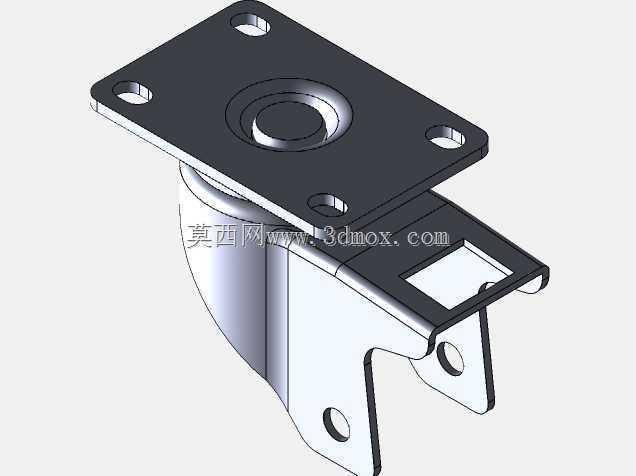

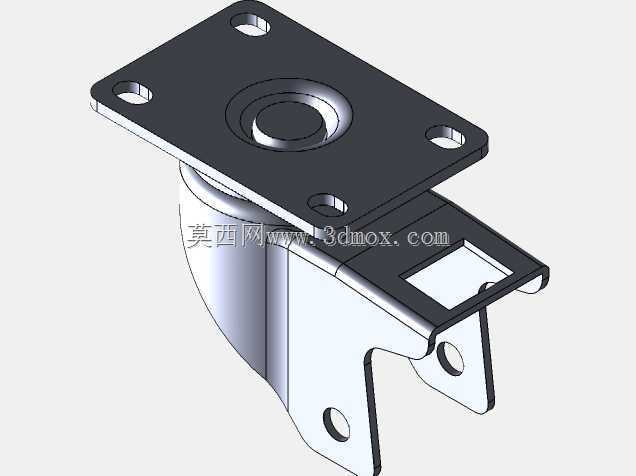

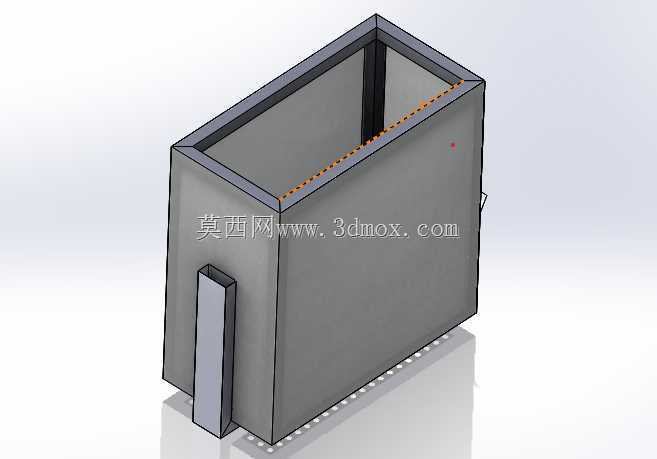

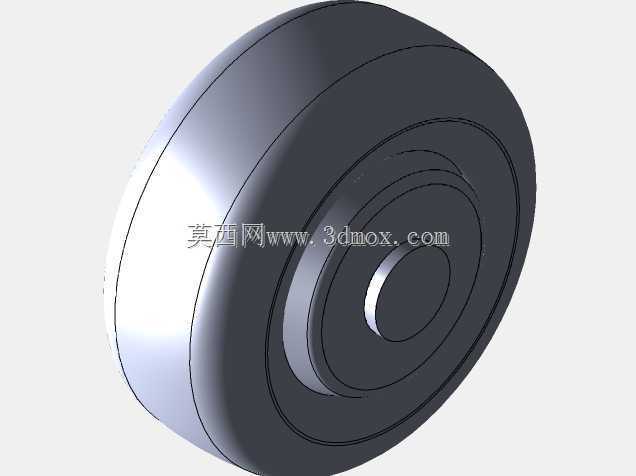

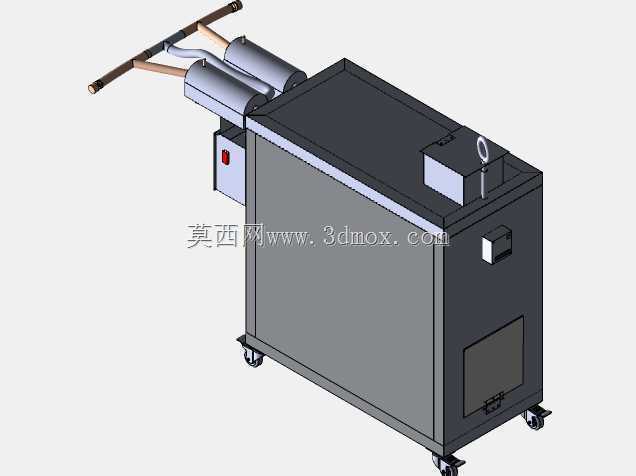

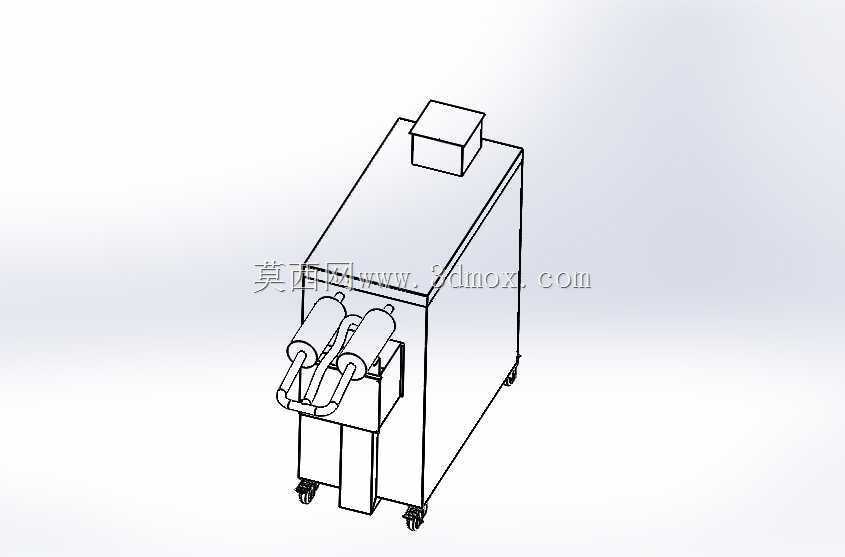

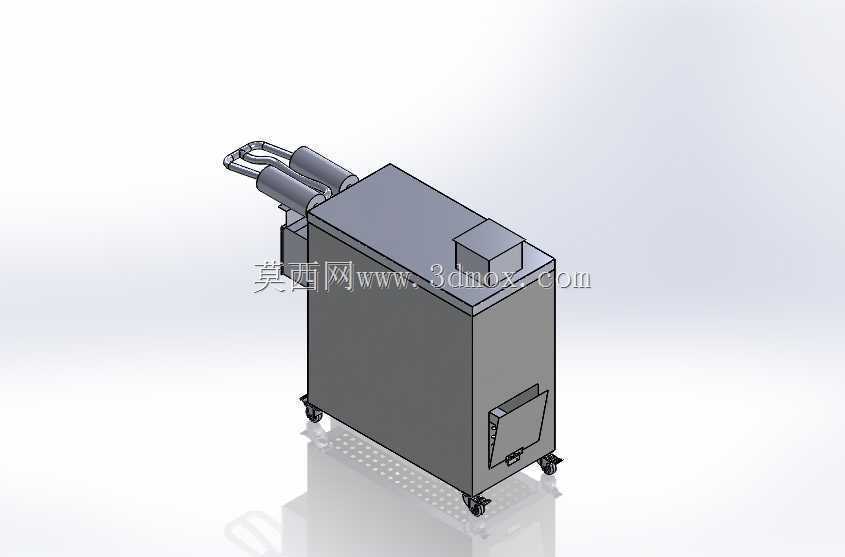

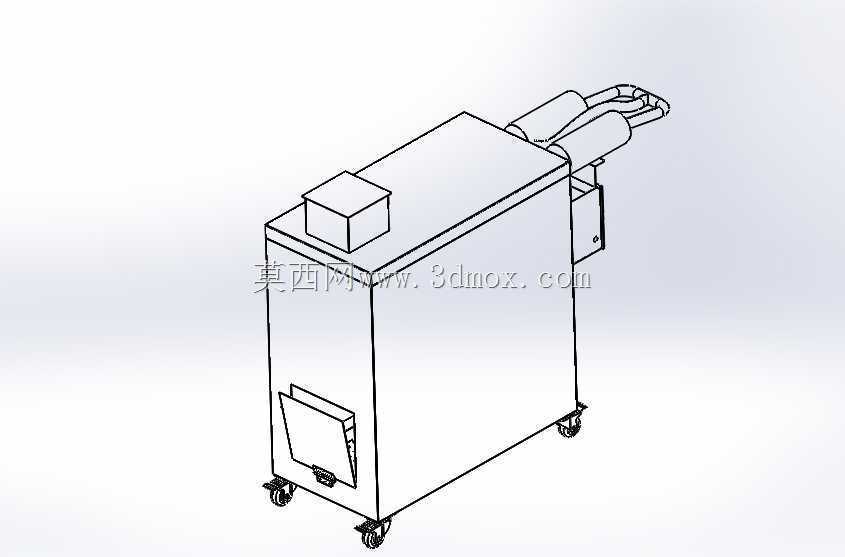

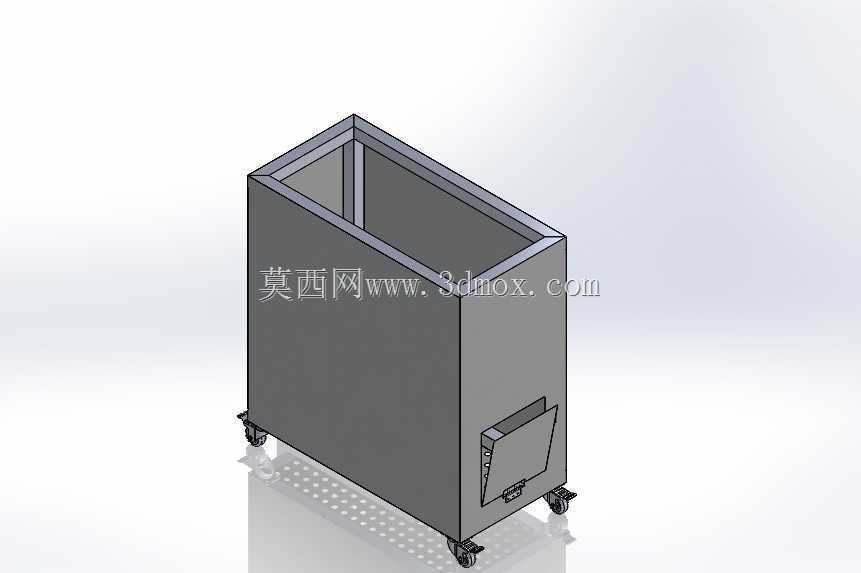

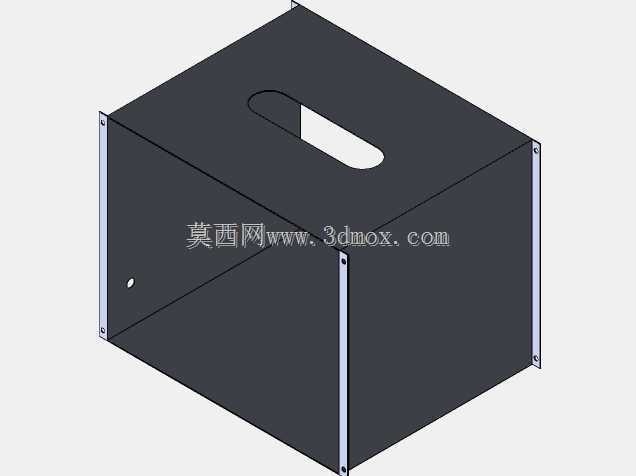

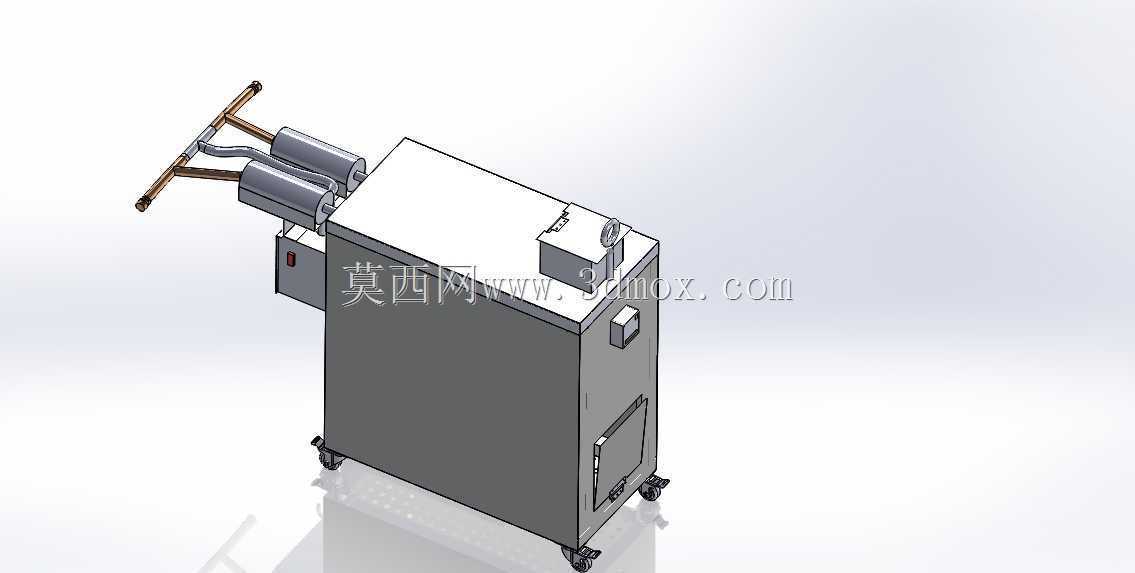

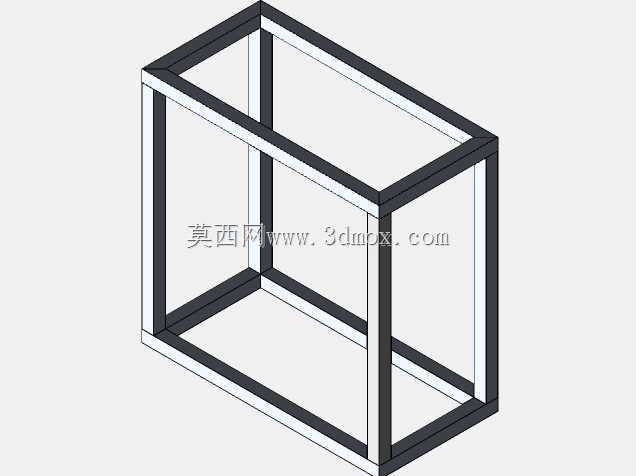

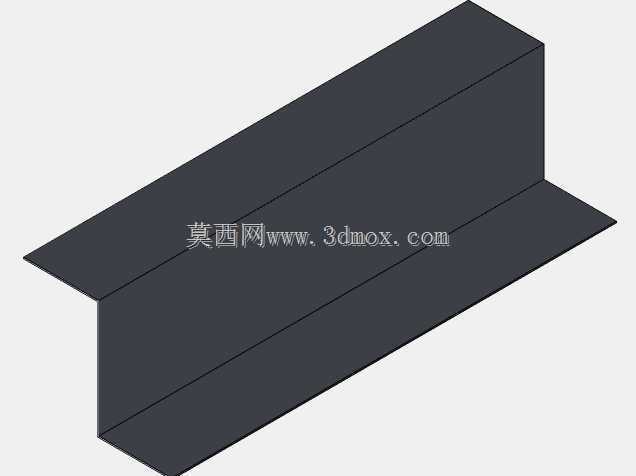

　　结构设计层面，整机采用立式柜式承载框架，底部配置四个万向带刹车脚轮，单轮额定承载80kg，满足设备在车间内灵活转场、临时部署的需求，框架主体采用1.5mm厚冷轧钢板折弯焊接成型，外部覆盖件做静电喷塑处理，兼顾结构刚性与耐腐蚀性能。设备正面预留吸附筒检修快拆门，无需整体拆解外壳即可完成吸附材料更换、密封胶条检修等日常维护作业；顶部设置的方形电气控制盒集成了湿度传感器、风路切换控制器、再生温度保护模块，控制盒与主体框架之间设置5mm厚橡胶减震垫，避免风路运行的振动传导至控制元件引发接线松动。设备侧面预留再生风排风接口，可根据现场需求直接接排风管将湿空气排至室外，避免再生排风影响室内环境温湿度。

　　从安装边界尺寸来看，整机主体宽度控制在650mm，深度580mm，主体高度1250mm，加上顶部控制盒总高度为1420mm，设备安装时需预留后侧不小于200mm的检修通风空间，左侧预留不小于400mm的吸附筒抽拉更换空间，进风面与障碍物间距不小于300mm以保证进风风量充足。风路设计上，处理风路采用离心式风机，额定风量300m³/h，机外余压80Pa，可适配接10m以内的送风风管；再生风路采用独立轴流风机，风量80m³/h，再生加热功率2kW，设置120℃超温断电保护，避免加热温度过高引发硅胶材料劣化、设备过热风险。

　　细节结构处理上，所有风路对接位置均采用三元乙丙橡胶密封胶条做密封处理，漏风率控制在2%以内，避免未处理的湿空气漏入干燥风路影响除湿效率；吸附筒采用快装卡箍结构与风路对接，更换吸附材料时仅需松开卡箍即可抽出筒体，单人即可完成维护操作，无需借助专用吊装工具。设备底部设置100mm高的积尘接水盘，即便现场出现意外洒液情况也不会直接渗漏至地面，同时接水盘设置可插拔式排污口，日常清洁时可直接抽出清理积尘。电气布线全部沿框架内侧的走线槽布置，强电、弱电线路分槽敷设，避免信号干扰，所有外部接线位置均设置防水格兰头，适配车间多尘、偶尔有喷淋清洁的使用环境。
