自动进料方形筒仓结构三维设计

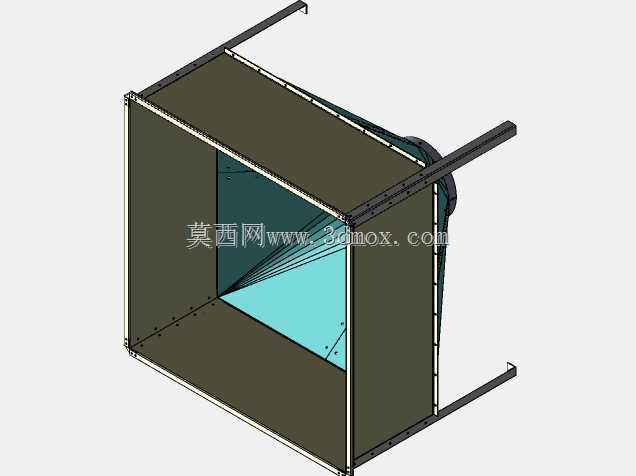

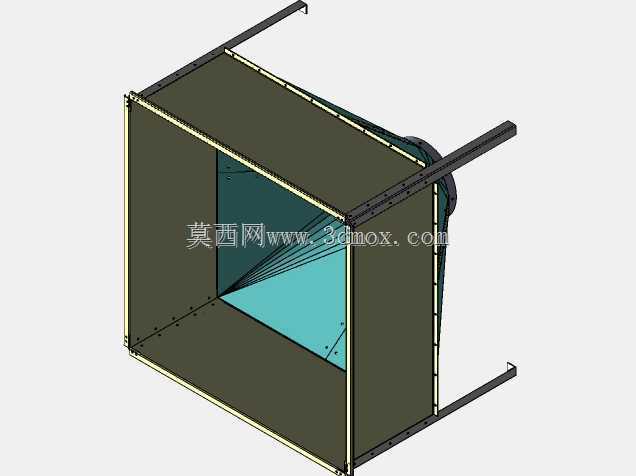

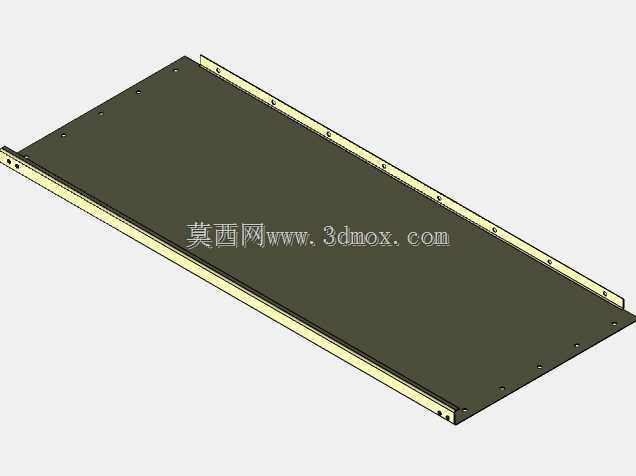

　　该结构为方形截面的储料进料筒仓，主要应用于散状物料的暂存与均匀给料场景，常见于粮食加工、建材配料、轻工生产线的物料输送环节，承担上游来料缓存、向下级喂料机构稳定供料的作用，可适配颗粒状、粉状等流动性较好的散料工况，安装位置多处于物料输送链路的中转节点，衔接上游来料输送设备与下游计量、加工工位。从结构设计来看，整体采用方形仓体搭配单侧锥形导料段的布局，方形仓体的设计优势在于能够最大化利用安装空间，相比圆形仓体在并排布置多组储料单元时，不存在边角空间浪费，更适合生产线紧凑排布的车间场景；仓体侧壁采用钣金折弯拼接结构，边缘设置外翻的安装法兰边，法兰边上预留等距排布的连接孔位，既可以通过螺栓实现仓体段的拼接组装，也能在安装时与周边的机架、

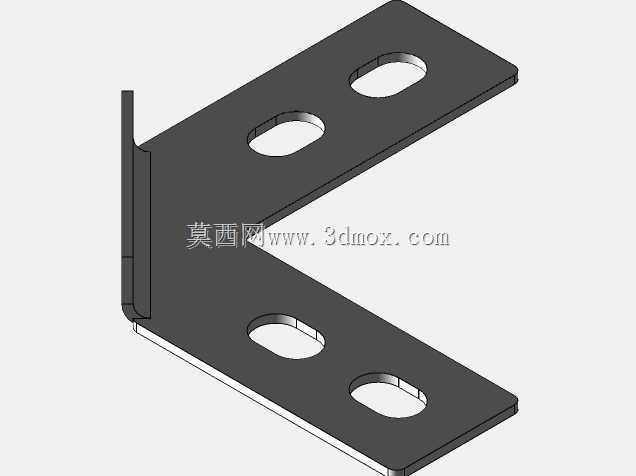

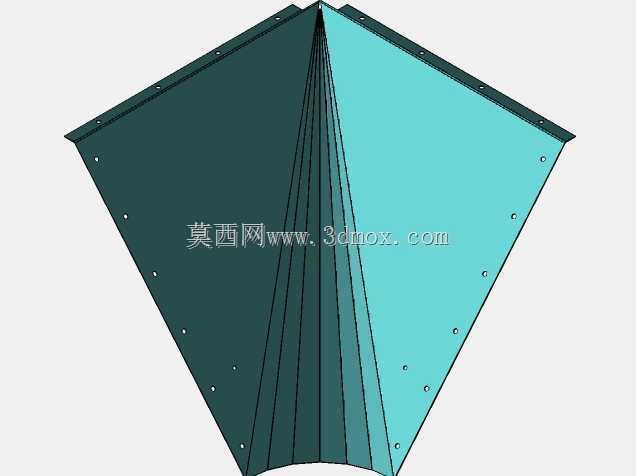

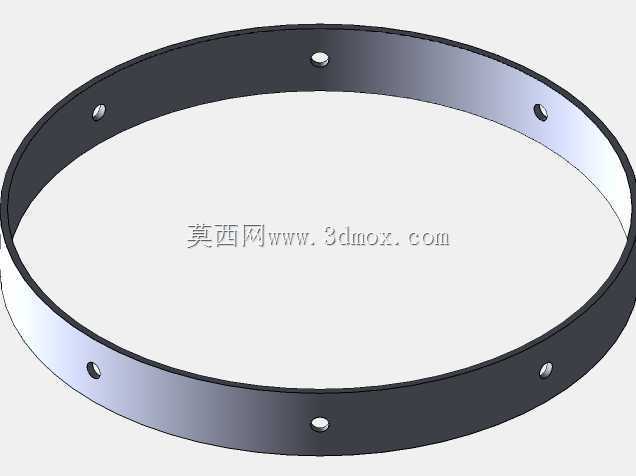

　　护罩结构做刚性连接，保证整体结构的稳定性。仓体单侧延伸出的锥形导料段，内壁做平滑过渡处理，倾斜角度参考散料的安息角设计，能够避免物料在仓内出现架桥、积料的问题，保证物料依靠自重就能顺畅滑向出料口，导料段末端的圆形接口可直接对接螺旋喂料器、风送管道等下游进料设备，接口处同样设置法兰连接结构，方便现场拆装维护。仓体外部设置两根通长的安装支臂，支臂采用折弯型钢制作，沿仓体对角方向布置，支臂上预留多组安装孔，既可以作为仓体吊装时的受力吊点，也能在安装时将整个筒仓固定在生产线的机架横梁上，支臂的伸出长度经过核算，能够避开仓体与周边设备的干涉边界，保证安装操作时扳手等工具拥有足够的操作空间。设计过程中重点考量了仓体的刚度表现，

　　因为储料工况下仓壁会承受物料的侧压力，尤其是储料高度较高时，下部仓壁的受力更大，因此在仓壁的拼接处采用折边加强的结构，不需要额外增加加强筋就能满足刚度要求，既减少了焊接工作量，也能避免仓内壁出现凸起结构导致的积料问题；仓体的内壁所有拼接位置都做平齐处理，不存在突出的螺栓头、焊缝余高，防止物料挂壁残留，减少换料时的清理工作量。从安装边界来看，方形仓体的外轮廓尺寸适配常规的生产线机架间距，安装支臂的安装孔位间距符合通用工业铝型材、型钢机架的孔位标准，不需要额外做转接件就能直接固定；出料口的中心高度预留了足够的下游设备安装空间，可适配不同规格的喂料装置，现场安装时只需要调整支臂的固定位置，就能在一定范围内调整出料口的高度，

　　适配不同的生产线布局需求。该结构的所有钣金件都采用常规板材折弯成型，没有复杂的曲面加工工序，加工难度低，适合批量生产，拼接式的结构也方便运输，能够拆分后运到现场再组装，降低了大件运输的成本；日常使用过程中，仓体的法兰连接结构可以快速拆卸，当需要清理仓内残留物料或者检修下游设备时，只需要拆开对应位置的连接螺栓就能操作，维护便捷性较好。在实际生产线应用中，这类筒仓通常会搭配料位检测元件使用，仓壁上可预留传感器安装孔位，用来实时监测仓内的物料高度，实现自动补料的控制逻辑，避免出现空仓或者溢料的问题；针对磨琢性较强的物料，还可以在仓内壁粘贴耐磨衬板，衬板通过沉头螺栓固定在仓壁上，更换时不需要拆解整个仓体，能够有效延长仓体的使用寿命。
