管道螺纹侧接分流夹座结构设计

　　在民用供水、厂区压缩空气管网、天然气输送支线、蒸汽伴热管路等现场运维场景中，常遇到已投用的主管道需要新增支路引出的需求，传统作业方式需要切割主管、焊接三通、重新做耐压密封测试，不仅停机停产时间长，动火作业在易燃易爆介质管网场景中还存在极高安全隐患，这类螺纹侧接夹座就是针对不停输带压开孔分支需求开发的管路连接件。

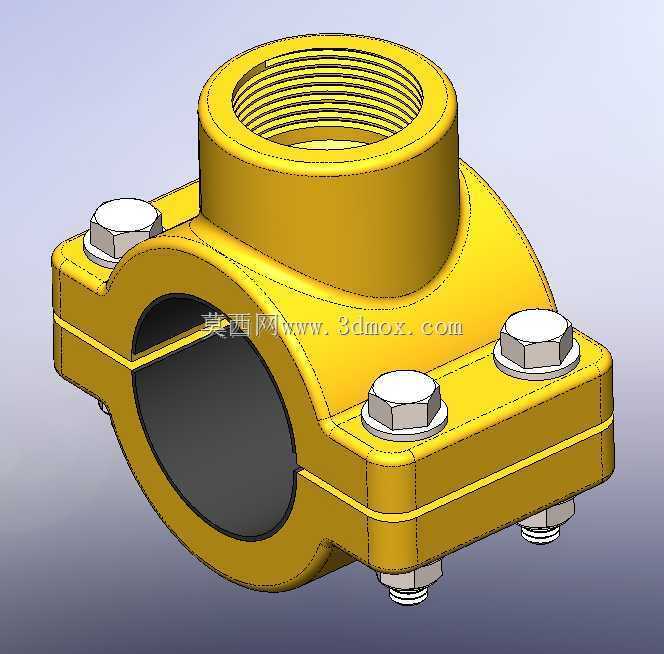

　　从结构设计逻辑来看，整套夹座采用上下对开的抱箍式结构，上半部分集成了内螺纹侧接接口，下半部分为适配主管外径的弧形卡槽，上下两部分通过周向均匀布置的外六角螺栓实现锁紧固定，安装时不需要破坏主管的整体连续性，只需要将上下夹座扣合在主管预设开孔位置，均匀拧紧所有螺栓，让夹座内弧面与主管外壁完全贴合即可完成固定。夹座与主管接触的内弧面内嵌了一圈硬质橡胶密封垫，密封垫的压缩量通过螺栓锁紧行程控制，当螺栓拧紧到额定扭矩时，密封垫被压缩至设计厚度，能够完全填充夹座与主管外壁之间的微小间隙，即使主管外壁存在轻微的锈蚀凹凸，也能依靠橡胶的形变实现可靠密封，避免支路引出位置出现介质泄漏。

　　侧接接口采用标准管螺纹设计，能够直接匹配同规格的外螺纹管路接头、阀门或者仪表取源部件，不需要额外加工转换接头，螺纹的有效啮合长度符合管路连接标准，能够承受对应压力等级的介质载荷。夹座的主体材质选用高强度铸造铝合金，在保证结构强度的前提下尽可能降低自身重量，单人即可完成现场安装作业，同时铝合金材质的抗腐蚀性能能够适配水、压缩空气、天然气、低压蒸汽等多种常见输送介质，不会因为长期接触介质出现锈蚀卡死的问题，后期维护拆卸也更加方便。

　　从安装边界尺寸来看，夹座的整体宽度略大于主管外径，上下锁紧螺栓的布置位置避开了侧接接口的正下方，安装时扳手操作空间充足，不需要额外扩大作业面；侧接接口的中心高度经过优化，既保证了接口处的壁厚满足强度要求，也不会因为过高导致整体结构重心偏移，在振动管路场景下也能保持稳定的锁紧状态。夹座上下合模面的加工精度控制在0.1mm以内，合模后不会出现错位台阶，避免密封垫被错位缝隙剪切破损，延长密封件的使用寿命。

　　实际使用时，只需要在主管需要引出支路的位置做好定位标记，将上下夹座初步扣合在标记位置，调整侧接接口的朝向到需要的角度，再按照对角顺序逐步拧紧所有螺栓，避免单侧受力导致夹座倾斜密封失效，锁紧完成后就可以通过侧接接口的中心位置，使用专用开孔工具在主管上钻取对应尺寸的通孔，钻孔过程中夹座本身可以作为开孔定位座使用，不需要额外焊接开孔工装，钻孔完成后清理内部铁屑，接上支路管路即可投入使用，整个作业过程不需要排空主管内的介质，也不需要进行动火作业，能够大幅缩短管网改造的作业时间，降低施工成本和安全风险。

　　针对不同压力等级的应用场景，密封垫可以更换为丁腈橡胶、氟橡胶等不同材质，适配不同温度、不同腐蚀特性的介质，螺栓也可以根据需求更换为不锈钢材质，在户外或者腐蚀环境下使用也能保持足够的锁紧力。夹座的弧形卡槽尺寸严格对应标准管道外径系列，安装时不会出现夹座晃荡、贴合不严的问题，所有棱角位置都做了倒钝处理，安装作业时不会划伤施工人员，也不会割伤外部的管路保温层。
