4立方立式饲料搅拌混合设备结构设计

　　在规模化畜禽养殖的饲料加工环节，立式搅拌设备是饲料制备工段的核心作业单元，这款4立方容积的立式饲料搅拌结构，主要面向中小型养殖场的自配饲料生产场景，适配干粉饲料、添加少量青贮组分的半湿饲料的混合搅拌作业，可完成玉米粉、豆粕、麸皮等基础原料与预混料、营养添加剂的均匀混合，避免畜禽采食过程中出现营养组分分层、采食不均的问题，直接影响养殖环节的料肉比控制精度。

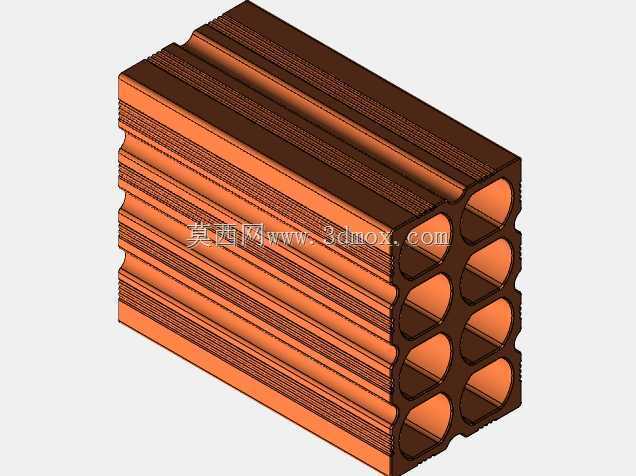

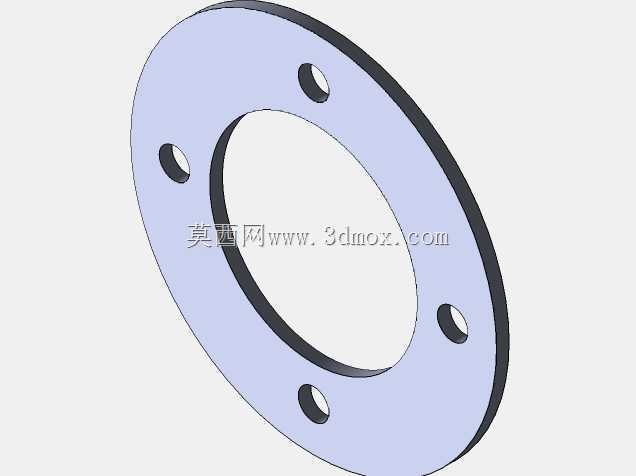

　　从结构设计逻辑来看，该设备采用立式筒体布局，区别于卧式搅拌设备的大占地面积特性，立式结构可依托厂房竖向空间完成安装，对中小型养殖场的低矮厂房适配性更强，设备底部预留的安装法兰边界可直接与混凝土基础或钢架平台固定，安装时需保证筒体垂直度偏差不超过千分之三，避免搅拌过程中出现偏载晃动、轴承座异常磨损的问题。筒体截面采用带多组圆弧内凹的腔体结构，并非传统的光滑圆柱筒，这种内凹的筋条结构一方面可以提升筒体自身的结构刚度，减少4立方满载状态下筒体的侧壁形变，无需额外增加过多的侧壁加强筋即可满足1.2吨左右满载饲料的承重需求，另一方面内凹的腔壁可以在搅拌过程中对物料形成导流作用，避免物料在筒壁处形成粘壁滞留的死区，减少不同批次饲料生产过程中的交叉污染。

　　设备的搅拌作业区间，腔体内部的搅拌组件（图中未完全展示内部结构，从腔体布局可推导）采用立式螺旋提升配合周边刮板的组合结构，工作时中心螺旋将底部物料持续向上提升，到达腔体上部后物料向四周散落，沿腔壁下滑过程中被周边的刮板组件再次扰动混合，循环往复实现物料的均匀混合，这种结构的混合均匀度变异系数可控制在7%以内，满足畜禽配合饲料的混合精度要求。筒体端部的多组圆孔结构为搅拌轴的安装支撑位与物料进出的接口位，其中中心大孔径为主搅拌轴的穿装位置，周边的小孔径分别对应辅料添加口、观察口与排气口，安装时各接口需配套密封胶条，避免搅拌过程中粉尘溢出影响车间作业环境。

　　从安装边界尺寸来看，该设备筒体的外接矩形轮廓尺寸控制在2.2米×2.2米范围内，整体高度不超过3.5米，适配厂房内3吨行吊的吊装作业范围，设备进料口设置在筒体上部侧边，可直接与上游的粉碎设备出料口对接，也可配套人工投料平台使用，出料口设置在筒体下部锥段位置，配套气动插板阀控制出料流量，可直接对接下方的饲料料仓或装袋设备，无需额外增加中转输送结构。在实际选型应用中，该结构的搅拌设备单批次混合周期约12-15分钟，小时产能可达12-16立方，适配年出栏500-1000头生猪规模的养殖场自配饲料需求，也可用于小型饲料加工点的商品饲料生产作业。

　　设计过程中针对饲料搅拌的特殊工况做了针对性优化，筒体与物料接触的内壁采用圆弧过渡结构，不存在直角积料死角，日常清理时仅需打开观察口即可完成内壁残留物料的清扫，避免残留饲料霉变影响后续批次的饲料品质；筒体外部的横向筋条结构除了提升刚度外，还可作为外部检修的踏步支撑，方便运维人员攀爬至设备上部完成辅料添加、设备检修作业，筋条的踩踏宽度设置为120mm，满足人工踩踏的安全宽度要求，表面做防滑处理避免运维过程中滑倒。设备的驱动单元安装在筒体顶部的安装平台上，与筒体采用螺栓刚性连接，安装时需保证驱动轴与搅拌轴的同轴度偏差不超过0.2mm，避免运转过程中出现轴系振动、密封件过早磨损的问题。
