相机镜头内螺纹保护盖结构设计

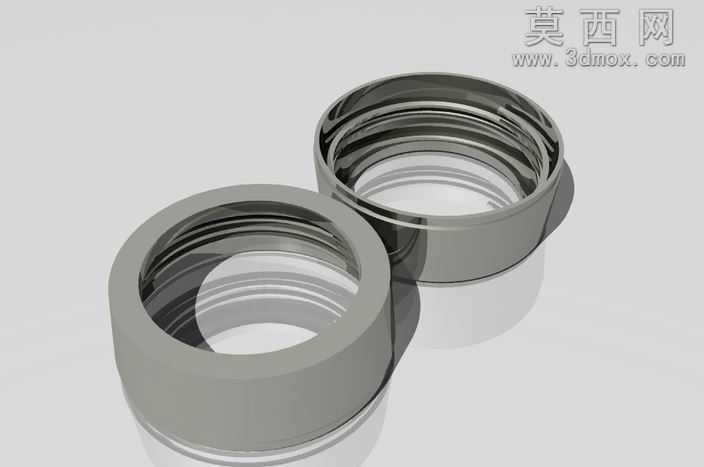

本作品为相机镜头配套的内螺纹式保护盖三维设计，建模阶段采用参数化特征构建方式，先以旋转凸台命令生成盖体的基础环形基体，精准匹配对应镜头的前端外径尺寸，保证盖体与镜头装配的同轴度公差控制在合理范围内。在内螺纹结构设计上，采用螺旋线扫描切除的方式生成标准内牙结构，螺纹牙型选用适配摄影器材的通用规格，牙距、牙高参数经过反复校核，既保证旋合时的顺畅度，又能避免使用过程中出现松脱滑落的问题，同时在螺纹末端设计了退刀槽结构，既符合注塑成型的工艺要求，也能让盖体旋合到位后与镜头端面紧密贴合，起到良好的防尘、防磕碰防护作用。盖体的外壁做了细微的磨砂质感肌理处理，在建模时通过表面纹理映射实现均匀的颗粒效果，既提升握持旋转时的摩擦力，方便用户拆装操作，也避免光滑表面容易残留指纹的问题。渲染阶段采用哑光工程塑料材质，调整材质的漫反射、粗糙度参数还原真实注塑件的质感，场景中搭配柔和的影棚光源，通过多角度打光突出盖体的环形结构层次与螺纹细节，阴影采用软阴影参数让渲染效果更贴近真实产品的展示效果。两款不同高度的盖体分别适配不同纵深的镜头前端结构，薄款盖体适配无突出镜片的标准定焦镜头，厚款盖体适配前端有轻微突出的变焦镜头，在盖体的端面边缘做了微小的圆角过渡处理，避免尖锐棱边刮蹭镜头镀膜或者划伤用户手部，整体结构设计兼顾了防护实用性、装配适配性与注塑生产的工艺可行性，没有多余的冗余结构，壁厚均匀控制在合理区间，避免注塑生产时出现缩痕、缺料等成型缺陷。
