带支撑脚座的长行程直线执行机构设计

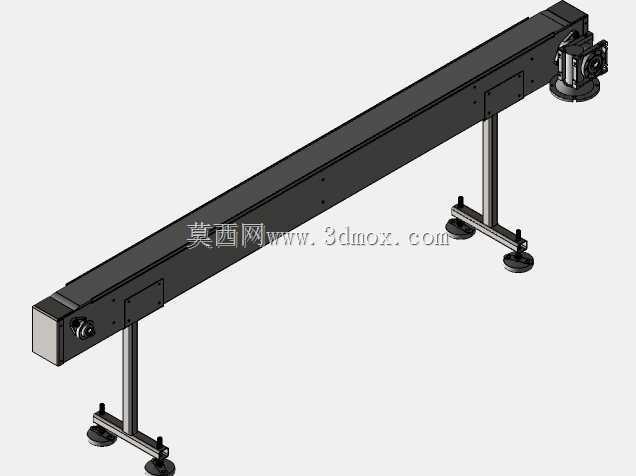

　　这款线性执行结构在设计之初，就瞄准了车间内零散工位的短距离物料移载、工装夹具位姿调整这类场景，不少小型装配工位受场地限制，没法铺设整段输送线，也不需要大负载多轴机器人，单轴的直线驱动结构刚好能填补这类需求空白，比如电子元器件装配工位的工件推送、小型加工工位的刀具进给让位、检测工位的待测件平移送料，都能用到这类结构。从结构组成来看，主体采用封闭式铝型材作为梁体外壳，型材内部预留了传动件安装腔，既可以容纳同步带或者丝杠传动副，也能避免车间内的切削碎屑、灰尘落入传动间隙，延长传动件的维护周期，外壳侧面预留的安装沉孔，方便后期加装行程开关、位置传感器等检测元件，不需要额外在型材上打孔攻丝，适配现场改造的快速安装需求。

　　两端的端座做了一体化设计，驱动端预留了电机安装法兰，不管是搭配伺服电机还是步进电机，都能通过标准法兰直接对接，不需要额外做转接板，从动端则内置了张紧调节结构，不用拆开整个梁体外壳，就能从端盖处调整传动件的张紧度，日常维护的操作空间足够，不会因为工位周边设备拥挤导致维护操作无法开展。支撑部分采用两根立式支杆搭配底部可调脚座的结构，支杆和梁体之间通过抱箍式连接块固定，松开连接块的锁紧螺丝，就能调整梁体的安装高度，也能小范围调整梁体的水平倾斜角度，适配不同高度的对接工位。底部的脚座是带橡胶减震垫的可调脚杯，脚杯螺杆上的调节螺母可以微调每个支撑点的高度，哪怕安装地面存在不平整的情况，也能通过调整四个脚杯的高度，保证梁体处于水平状态，

　　避免传动副因为梁体倾斜出现偏载磨损，脚杯底部的橡胶垫还能吸收设备运行时产生的小幅振动，避免结构因为长期振动出现连接螺丝松动的问题。设计过程中，特意控制了梁体的截面尺寸，在保证整体刚性的前提下尽可能压缩结构占用的横向空间，梁体宽度控制在120mm以内，哪怕是安装在两个工位之间的狭窄空隙里，也不会影响操作人员的正常走动，也不会和周边的工装、料架产生干涉。安装边界方面，单根梁体的有效行程可以根据实际需求裁切调整，当前结构的总长度适配1200mm以内的行程需求，支撑脚座的横向跨距设置为梁体总长度的三分之二，保证梁体在满行程运行时不会出现端部下挠的情况，支杆的高度调节范围在200mm到400mm之间，能覆盖绝大多数桌面级工装、

　　小型设备的对接高度需求。驱动端的输出轴中心和梁体传动面的同轴度公差控制在0.02mm以内，避免传动过程中出现径向跳动，影响运行平稳性，梁体上的滑动滑块采用内嵌式安装，滑块表面预留了标准的螺纹安装孔，不管是加装气动夹爪、真空吸盘还是工装推板，都能直接通过螺丝固定，不需要额外做转接工装。实际使用中，这类结构的运行速度可以根据传动副的选型调整，搭配同步带传动时可以实现最高1m/s的高速移载，搭配滚珠丝杠传动时则能实现0.01mm级的精准定位，能适配不同节拍、不同精度要求的工位需求，封闭式的外壳设计也让它能适应多尘、有少量切削液飞溅的机加工车间环境，不会像开放式的导轨结构那样容易被杂物卡滞。
