拖车门用背装式铰链结构设计

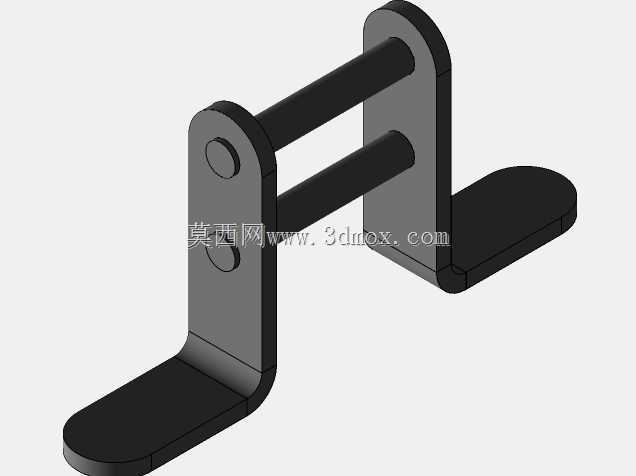

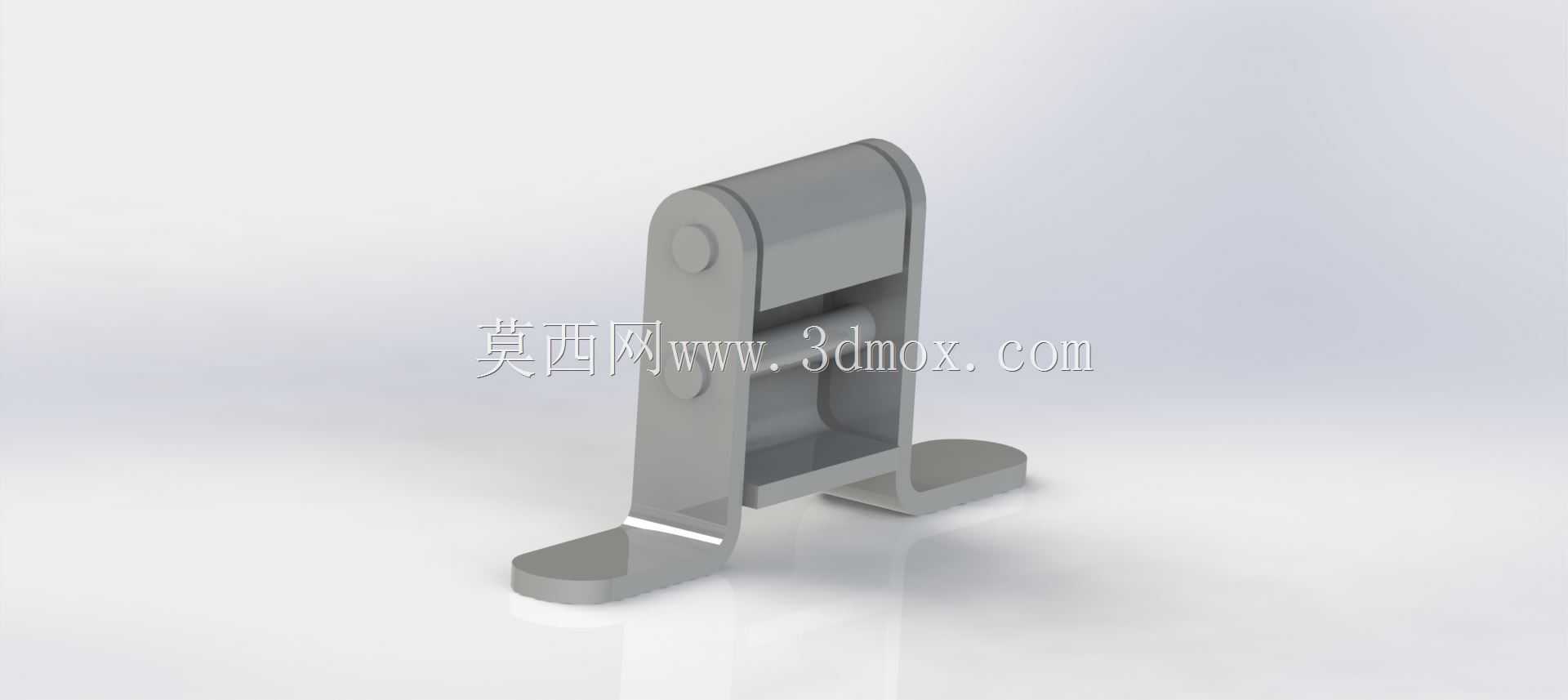

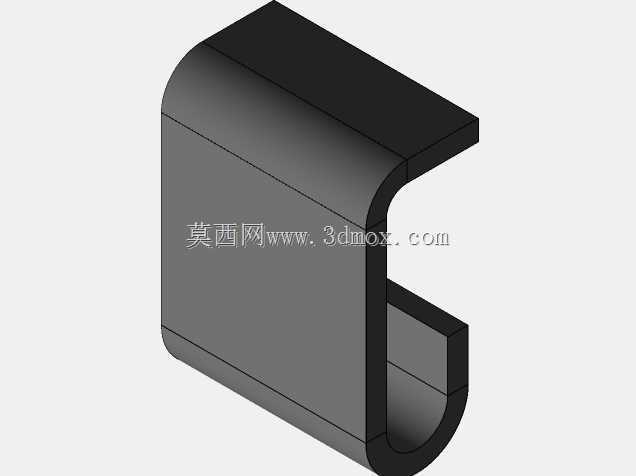

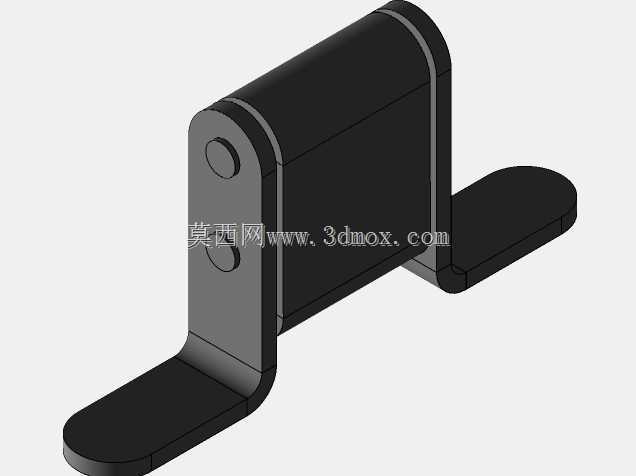

　　在货运挂车、栏板拖车的日常运营场景里，车厢侧门、尾门的开合可靠性直接决定了装卸货效率与运输途中的货物安全，背装式铰链作为车门与车厢主体的核心连接部件，需要同时承受车门自重带来的静载荷、车辆行驶过程中颠簸产生的交变冲击载荷，以及开关门时的反复扭转作用力，其结构设计的合理性直接影响整套车门系统的使用寿命。这款拖车门铰链采用一体式折弯支座搭配对称铰接轴套的结构形式，主体安装底座设计为双侧外伸的平板结构，每个平板上预留了标准螺栓安装孔位，安装时可直接贴合车厢门框的背部安装面，无需在门框型材上做复杂的沉槽加工，适配市面上多数常规栏板拖车的矩形钢管门框型材，安装边界可覆盖壁厚3mm到6mm的常用车厢钢材，

　　安装完成后铰接转轴的中心距安装面的距离经过精准核算，保证车门开合过程中不会与门框边缘产生运动干涉，最大开合角度可达到180度，完全满足大件货物装卸时车门完全贴靠车厢侧面的使用需求，避免车门探出影响装卸作业通道。铰接部位采用上下同轴的一体式轴套设计，轴套与支座主体为一体化成型结构，消除了焊接拼接带来的应力集中隐患，轴套内径匹配通用标准的铰接销轴尺寸，装配时可直接选用标准圆柱销轴配合开口销完成锁止，后期维护更换销轴时无需拆卸整个铰链支座，仅需敲出旧销轴更换即可，大幅降低运维成本。铰链的活动端与车门背部的连接部位同样采用平板贴合设计，连接孔位与支座端的安装孔位保持同规格，可通用相同规格的安装螺栓，减少现场安装时的配件种类。

　　从结构受力角度分析，这款铰链的支座折弯处做了大圆角过渡处理，避免直角折弯带来的应力集中问题，在车辆行驶过程中遇到颠簸路面时，车门产生的上下窜动载荷会通过铰接轴均匀传递到两侧的支座立板上，不会出现单侧受力过载断裂的问题；同时轴套端部做了加厚处理，可承受车门开关时产生的侧向冲击力，避免长期使用后轴套变形导致车门下沉、开关卡滞的问题。在实际选型适配时，需要注意核对安装面的平面度，若车厢门框背部存在焊接变形，需要先做打磨找平处理再安装铰链，避免螺栓锁紧后铰链支座产生内应力，长期使用后出现断裂隐患；单扇车门根据自重不同，通常需要配置2到3组该款铰链，均匀分布在车门的侧边受力点上，保证车门整体受力均衡，避免局部载荷过大导致铰链变形。

　　这款铰链的整体外形紧凑，安装后突出车厢背部的尺寸较小，不会超出车厢的整体外廓尺寸，避免车辆行驶过程中铰链部位与外部物体发生刮碰，同时外露的铰接部位预留了润滑脂加注间隙，日常维护时可直接向轴套缝隙内注入润滑脂，降低销轴与轴套之间的磨损，延长部件的更换周期。不同于普通民用门窗的铰链结构，这款拖车铰链的所有受力部位均做了等强度设计，没有多余的装饰性结构，所有结构形状均服务于受力传递与安装便利性，在保证结构强度满足重载使用需求的前提下，尽可能控制了整体重量，不会给车厢带来额外的载荷负担。
