拖拉机挂载式尼龙铺膜温室搭建作业装置

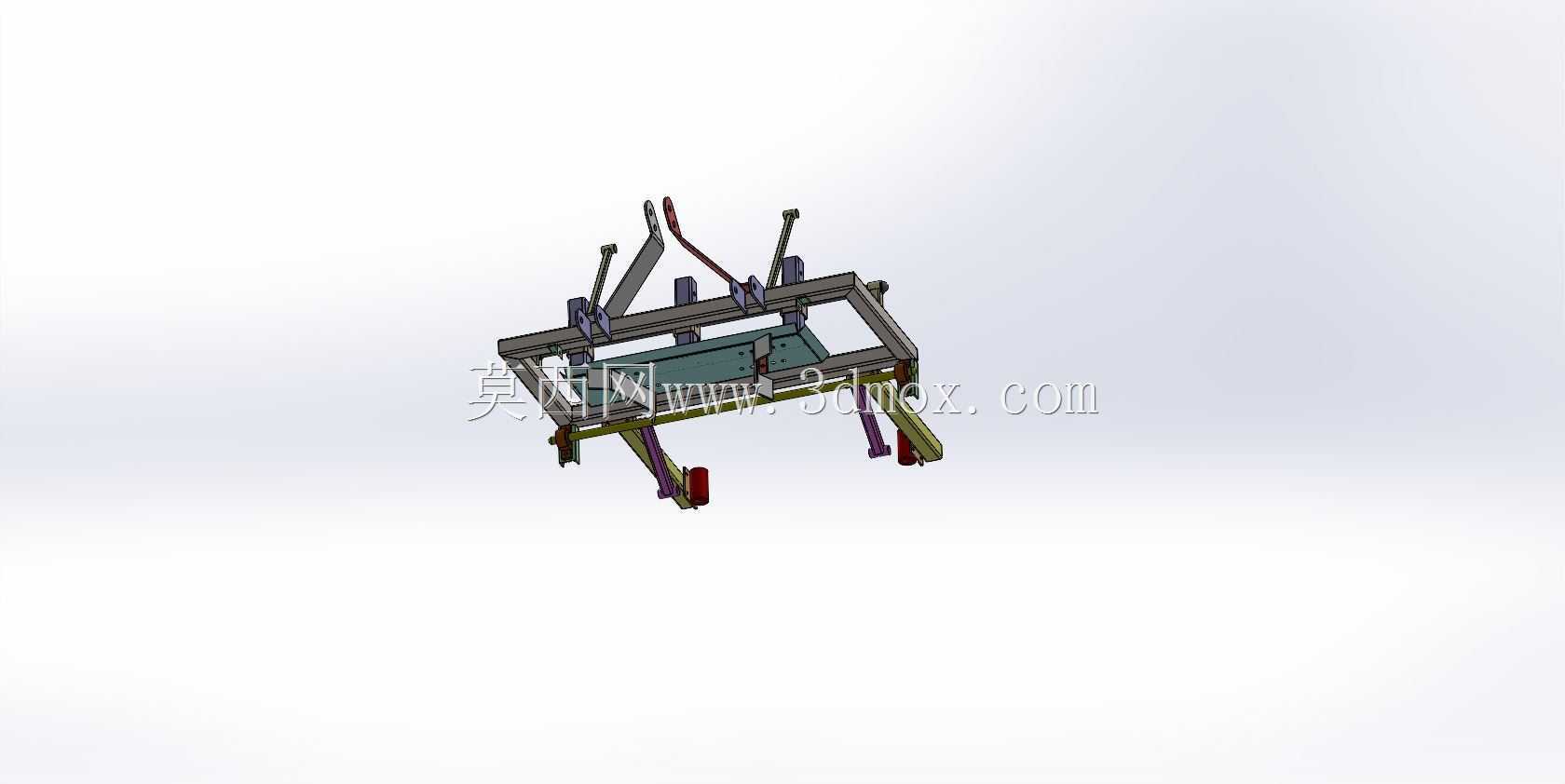

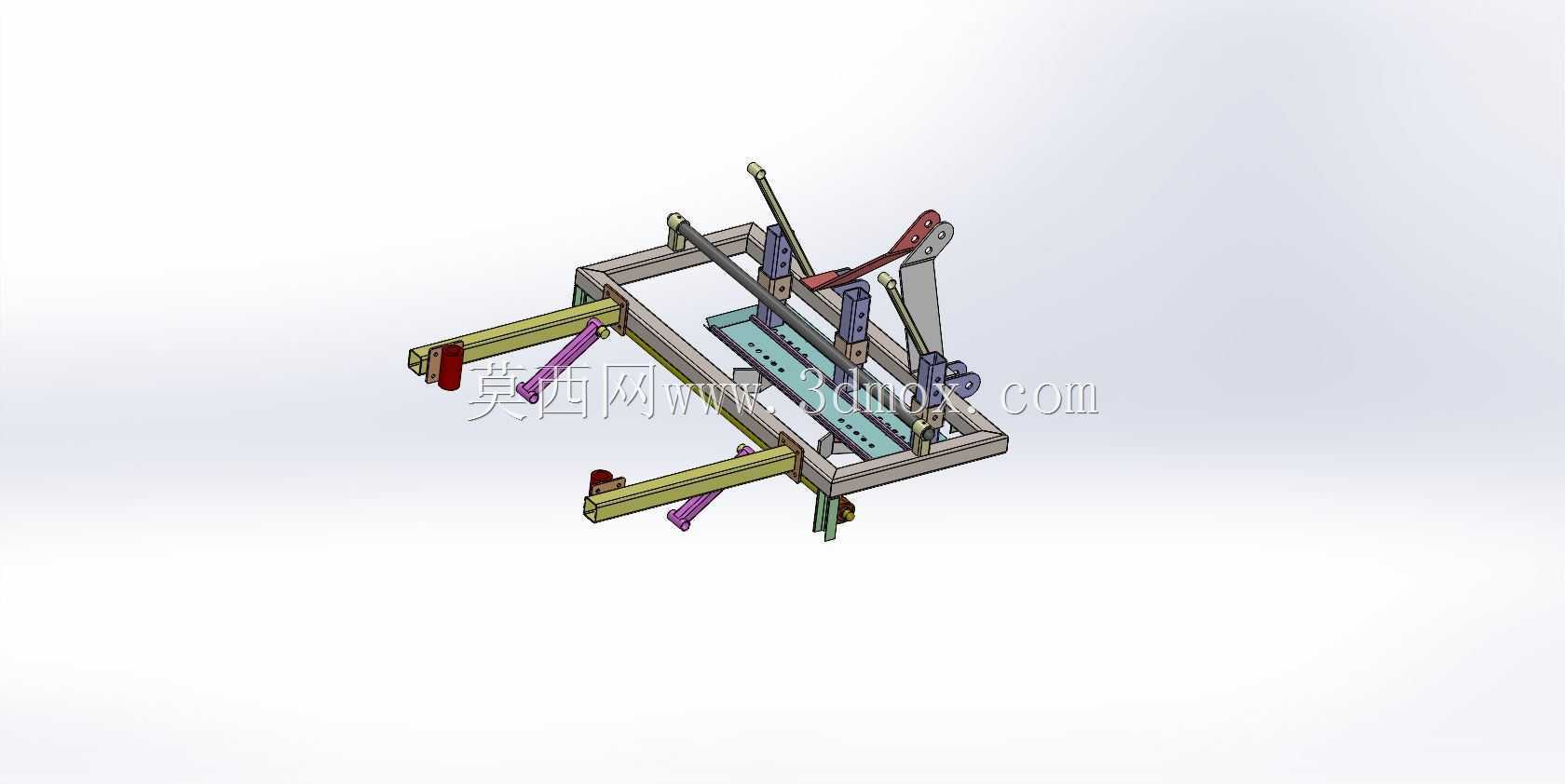

　　这套挂载作业装置的核心适配场景，是设施农业前期的地膜铺设环节，针对小规模蔬果种植、育苗温室搭建过程中，人工铺膜效率低、膜面贴合度差、边缘压合不牢的普遍痛点设计，直接挂载在常规农用拖拉机后部三点悬挂位置，不需要对拖拉机原有液压输出、动力接口做额外改装，适配国内保有量最高的25-50马力段两轮、四轮驱动拖拉机，挂接点的尺寸完全符合农用拖拉机后置悬挂的通用安装边界，左右下悬挂点间距控制在720mm-820mm的可调范围，上悬挂点的铰接位置预留了3个不同高度的安装孔位，可根据不同地块的垄高、覆膜宽度调整作业倾角，避免作业过程中机架剐蹭土垄表面。从结构设计逻辑来看，整个机架采用矩形钢管焊接成型，

　　主体框架的横向宽度可在1200mm-2200mm范围内无级调节，对应单垄、双垄种植模式下的不同覆膜宽度需求，不需要额外更换机架配件，只需要松开两侧横臂的锁紧螺栓，调整到对应宽度后重新锁止即可完成适配，大幅降低了不同作业场景下的配件更换成本。装置前部设置了两个对称的导向支撑臂，臂端安装的限深轮采用实心橡胶材质，轮面宽度100mm，作业时贴合垄沟表面行走，可通过臂上的调节螺杆调整限深轮的高度，控制铺膜作业时膜卷距离地面的高度，保证尼龙膜能够平稳从膜卷上释放，不会因为距离地面过高出现膜面被风刮起褶皱，或是距离过低被土块、作物残茬刮破的问题。膜卷安装位设置在机架中部，采用快拆式芯轴固定结构，芯轴直径适配市面上常规的1.2m、1.5m、

　　2m幅宽农用尼龙膜卷，安装时只需要抽出芯轴，套入膜卷后重新插入机架两侧的支撑座即可，不需要额外的工具辅助，单人就能在2分钟内完成膜卷更换。膜卷后方依次设置了压膜轮和覆土导板，左右两个压膜轮采用倾斜角度安装，作业时刚好压在尼龙膜的两侧边缘，将膜面紧紧贴合在地面以及垄的侧面，避免膜面出现松弛鼓包的情况；压膜轮后侧的覆土导板采用弧形折弯结构，可将垄沟处的土壤导流到膜的两侧边缘，将膜边牢牢压在土层下方，防止大风天气下膜面被掀开，导板的角度和伸出长度都可以通过锁紧螺母调整，对应不同土壤质地、不同覆膜深度的作业需求，沙质土壤地块可适当加大导板的入土深度，增加覆土厚度，黏重土壤地块则适当减小入土深度，避免导板堵塞拖堆。

　　整个装置的动力完全来自拖拉机的行进牵引力，不需要额外的动力输入，也没有复杂的传动结构，日常维护只需要定期给各个铰接转动位置加注润滑脂，检查锁紧螺栓的紧固情况即可，作业速度可控制在3-5km/h，单日作业面积可达30-40亩，是人工铺膜效率的15倍以上，而且铺膜的平整度、边缘压合的牢固度都远高于人工作业，能够有效减少后期温室搭建过程中膜面破损、透风的问题，为作物生长提供稳定的小环境。在设计过程中，特意将所有的调节结构都设置在操作人员站在地面就能够到的位置，不需要爬到机架上操作，调整作业参数时更加安全；机架整体做了镀锌防锈处理，能够适应田间高湿、多泥土的作业环境，延长设备的使用寿命，各个易损件比如压膜轮、限深轮都采用通用标准件，损坏后可以直接在当地农资配件门店购买更换，不需要专门定制配件，降低了设备的使用维护成本。
