大负载齿轮齿条传动高速移栽机械手结构

　　在3C电子组装、新能源电芯转运、汽车零部件工序间流转这类产线场景中，经常会遇到大尺寸、大重量工件需要在平行工位间做长距离快速直线移位的需求，常规的皮带传动移栽机构负载上限低，重复定位精度在长时间运行后容易出现衰减，同步带张紧结构的日常维护也会占用不少产线运维时间，这款高速移栽机械手的设计，就是针对这类重载直线移载的工况痛点做的定向结构优化。整套设备的移栽动作采用齿轮齿条传动副实现，相比皮带传动，齿轮齿条的传动刚性更强，负载冗余量更大，在50kg级工件的快速移位工况下，不会出现传动带弹性形变带来的位置偏移，运行过程中的传动间隙可以通过齿轮座的偏心调节结构做补偿，长时间运行后的精度保持性更好，能适配每分钟12-18次的高频移栽节拍，

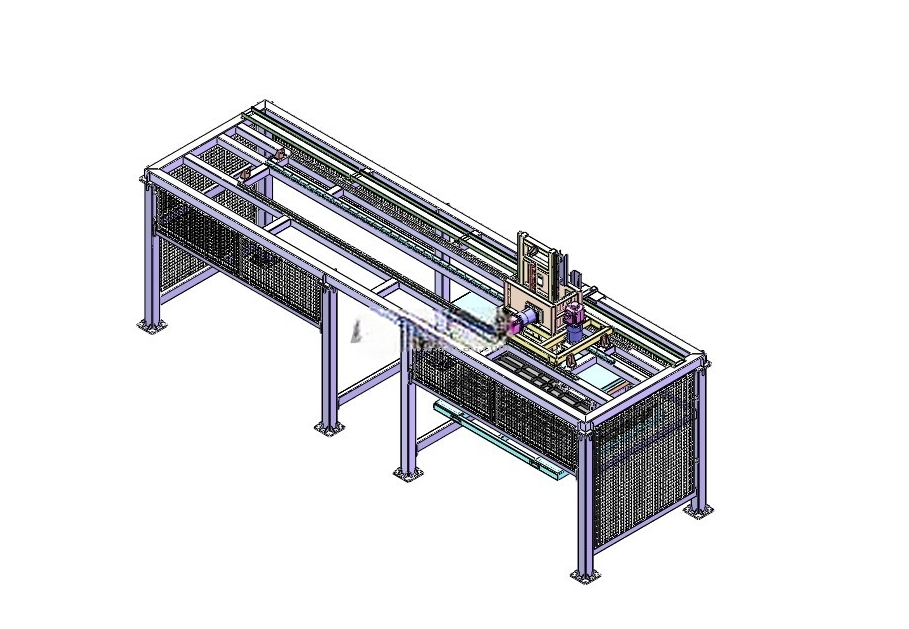

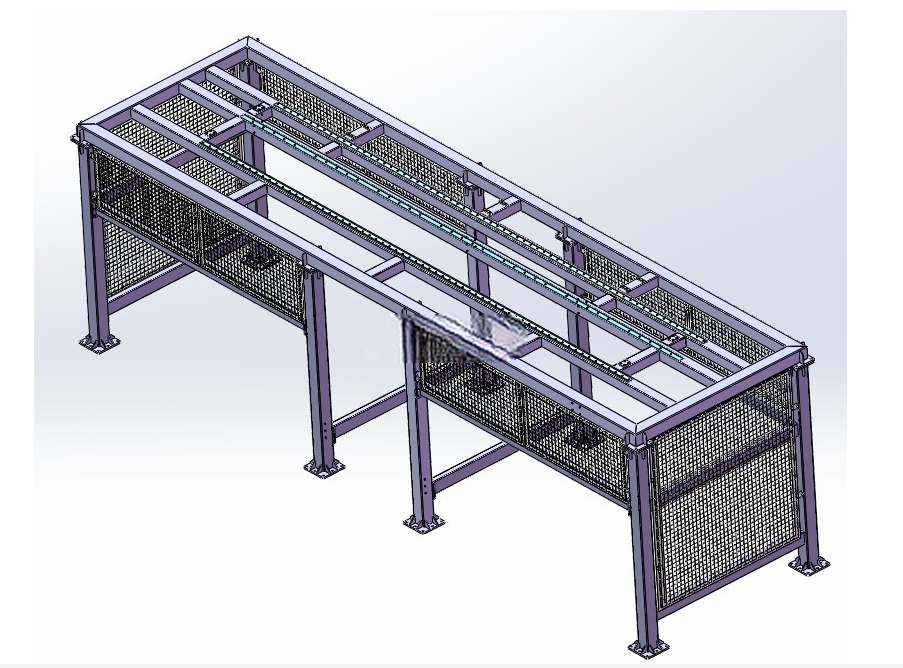

　　满足高速产线的工位流转需求。工件夹取环节采用标准气缸作为执行元件，夹爪的安装接口做了通用化设计，可以根据不同工件的外形尺寸更换适配的夹指，不需要对整套抓取机构做重新设计，能兼容多规格工件的夹取需求，气缸的行程选型预留了20%的余量，避免工件尺寸公差波动时出现夹取不到位的情况。整套设备的结构分为四个核心模块：底部的支撑骨架组件采用方管焊接后做时效处理再加工安装面，消除焊接应力带来的结构形变，保证长跨度安装时的框架平面度，骨架底部设置可调脚杯，可以根据现场地面的平整度调节设备水平，安装时不需要额外做预埋地基，适配现有产线的快速改造需求；左右移栽传动组件将直线导轨与齿条平行布置在支撑骨架的安装基准面上，传动伺服电机通过减速机直连驱动齿轮，

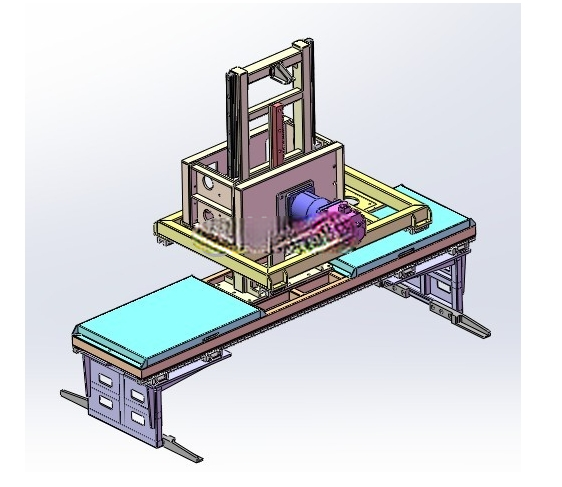

　　传动链短，反向间隙小，导轨选用重载型滚珠直线导轨，能承受夹取大负载工件时的偏载力矩，避免导轨出现非正常磨损；机械手抓取机构组件通过安装板固定在移栽滑台上，滑台上预留了气动管路与传感器走线的拖链安装位，避免设备高速移动时出现管线拉扯磨损的问题；剩下的辅助结构件包含行程限位块、原点传感器安装座、安全防护挡板等，所有外露的传动部位都设置了防护盖板，避免车间内的粉尘、切削液落到传动副上加速零件磨损。设备的安装边界需要注意，左右移栽行程可以根据产线的工位间距做定制调整，常规款的横向移栽行程覆盖1000mm-2500mm区间，垂直方向的夹取升降行程为200mm，设备整体的安装高度不超过1800mm，宽度方向的尺寸控制在1200mm以内，

　　不会占用过多的产线横向空间，安装时只需要保证骨架安装面的平面度公差在0.5mm/m以内，就能保证整套设备的运行顺畅度，不会出现卡滞、传动异响的问题。在做三维建模的时候，所有的配合面都按照实际的加工公差做了配合间隙设置，齿轮与齿条的啮合间隙、导轨滑块的预压等级都按照实际选型参数做了还原，能直接用于后续的工程出图与零件加工，不需要再做额外的结构调整。
