拱形半圆顶管状网格钢结构棚架

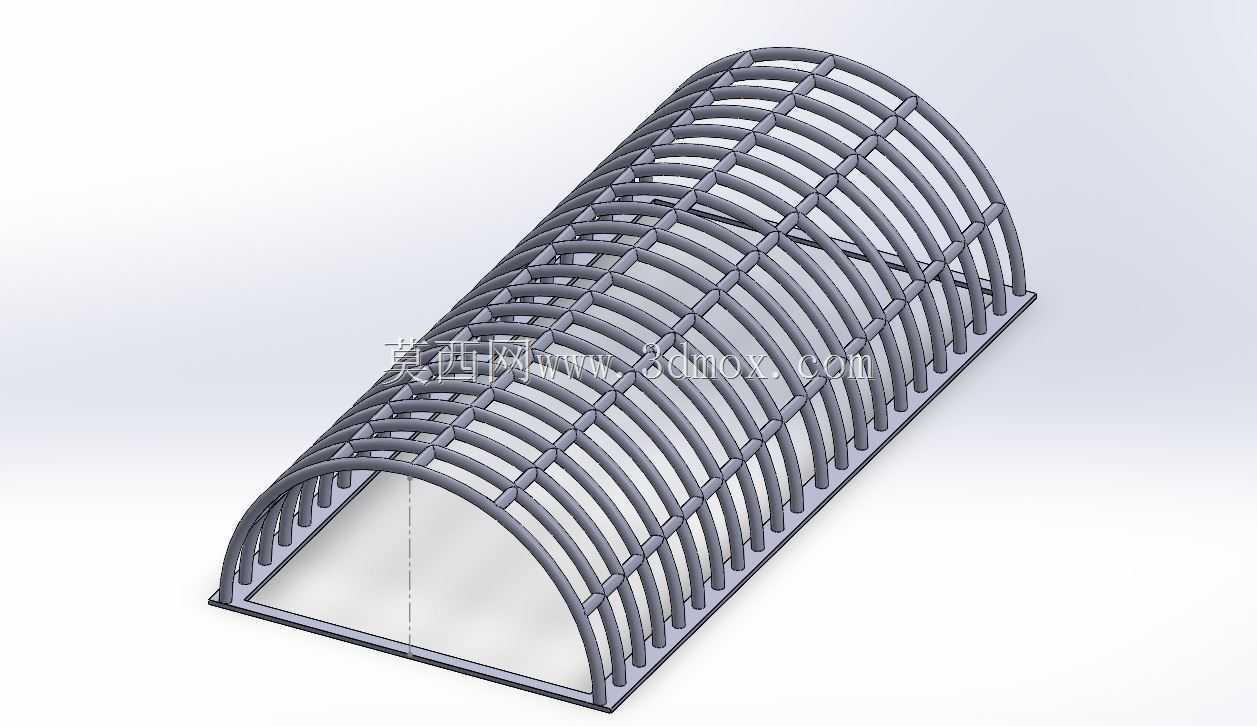

　　这套拱形管状网格钢结构面向半敞开式防护与遮蔽场景，常见于小型温室育苗棚、厂区设备防雨棚、物料临时堆放棚、通道连廊雨棚以及户外作业区防护骨架。结构整体呈半圆拱断面，底部为矩形平面边界，拱肋沿长度方向等距排列，纵向杆件沿拱弧方向贯通布置，形成规则的网格受力体系。

　　从受力逻辑看，半圆拱肋承担竖向雪载、风载及顶部覆盖材料重量，并将荷载传递至底部两侧边框；纵向连系杆把各榀拱肋连接成整体，约束拱肋侧向位移，避免单榀拱架在风荷载下出现平面外失稳。杆件采用圆管截面，圆管在两个主轴方向抗弯刚度接近，抗扭性能好，表面无明显积水面，适合户外潮湿、雨雪环境；管材与节点连接可采用焊接、套管插接或扣件连接，具体方式根据工厂预制与现场装配条件确定。

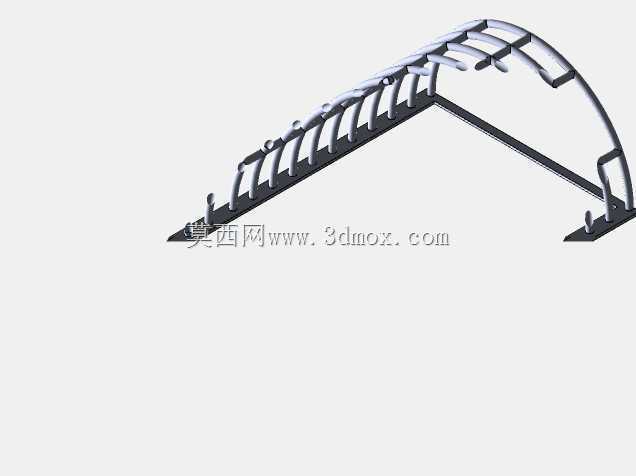

　　建模时先确定底部矩形安装边界，再以底边为直径建立半圆拱路径，单榀拱肋由圆管沿拱路径扫掠生成；随后按棚体长度阵列拱肋，并在拱弧上划分若干纵向站位，生成贯通纵向圆管。纵向杆与拱肋相交处需重点处理节点，工程图中应明确相贯线切口、焊接坡口或连接件位置，避免现场安装时杆件干涉。底部边框采用矩形管或角钢形成闭合底框，既作为拱肋生根基准，也便于通过膨胀螺栓、地脚压板与混凝土地面或条形基础固定。

　　安装边界方面，底框四角及长边间隔位置应预留锚固点，基础顶面需找平，防止拱架拼装后出现扭曲。棚体长度可通过增减拱肋数量调整，跨度由半圆拱直径决定，高度随跨度同步变化；选型时需结合当地风压、雪压复核杆件壁厚与拱肋间距，沿海或高风压区域应加密纵向拉杆并增加斜向支撑。覆盖材料可选用阳光板、彩钢瓦、薄膜或钢丝网，网格间距需与覆盖板幅面、固定件排布相匹配。

　　该结构的优势在于构件类型少、重复度高，适合批量下料与弧形弯管加工；半圆拱形内部无中柱，人员通行、设备摆放和物料转运空间完整。三维建模过程中需保留拱肋半径、管材外径、壁厚、拱肋间距、纵向杆层数和底框尺寸等关键参数，便于后续按不同跨度与长度进行参数化改型。节点处还应检查圆管相贯后的最小壁厚与焊缝可达性，若采用螺栓装配，则需在耳板、夹板位置补充开孔与紧固空间，保证棚架既能整体受力，又具备现场拆装和重复利用的条件。
