重载轮端ADR短轴车桥连接构件

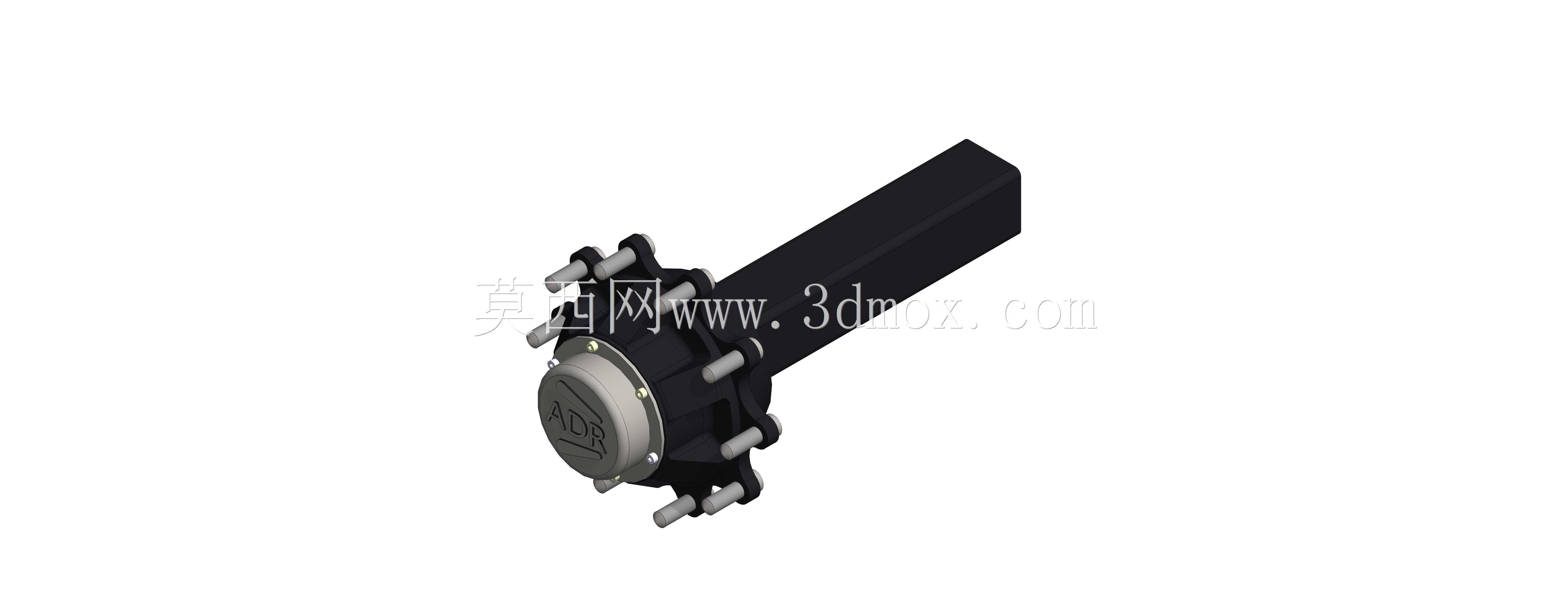

　　该构件属于非道路行走设备轮端传动系统中的短轴连接部件，整体由方形轴身段、端部法兰盘、周向紧固螺栓组以及轴端标识端盖几部分构成，在整机布置中承担桥体与行走轮侧的扭矩传递、载荷承载以及安装定位作用。从现场使用场景来看，这类短轴结构常见于小型装载机、微型挖掘机、工地短途转运设备以及改装特种行走小车的轮边布置，区别于长贯通式车桥，短轴形式不需要横跨整机底盘宽度，单侧独立固定在车架支座或者减速箱体输出侧，尤其适合紧凑空间内的轮边驱动布局，在狭小井下设备、仓储改装搬运车、农用小型作业机械上应用十分广泛。

　　从结构功能拆分来看，后方延伸的方形截面轴身并非传统圆轴，采用方截面设计的核心目的是传递大扭矩时避免周向转动，方轴可以直接插入配套的方孔支座或者传动套内，不需要额外加工平键，配合面四个侧面均匀承载，在正反转频繁、冲击载荷大的工地工况下，不会出现单键压溃、滚键的失效问题。轴身长度方向预留了足够的插入配合余量，装配时可以根据轮距微调插入深度，适配不同宽度的轮胎安装需求。前端的圆形法兰盘是核心安装基准，法兰端面上沿圆周均匀布置多根向外伸出的紧固螺柱，螺柱沿法兰周向等距分布，数量和排布间距匹配对应轮毂的安装孔位，装配时轮毂从端部套入，通过螺母锁紧在法兰端面上，多螺柱均布的布局可以让轮端受到的径向冲击、轴向牵引力均匀分散到每根紧固件上，避免局部螺栓受剪过载。法兰和方轴衔接的位置做了加厚过渡圆角，这个区域是整机承载时应力集中最高的位置，作业过程中轮胎受到地面颠簸冲击，弯矩会直接作用在轴身和法兰的衔接处，加厚过渡段可以大幅降低应力峰值，避免长期交变载荷下出现焊缝开裂或者轴根断裂的问题。

　　轴端最外侧的圆形端盖一方面起到轴腔密封作用，阻挡工地的泥沙、污水进入内部配合面，防止轴段和配合孔出现磨粒磨损，另一方面端盖上压制有标识字样，方便现场维修人员快速确认轴件型号，在备件更换时不用反复测量尺寸即可匹配对应配件。周向伸出的螺柱采用向外悬伸的布置方式，装配时不需要在法兰内部攻丝，螺柱根部直接嵌装在法兰基体内部，更换维护时如果出现螺柱滑牙、受剪变形，可以单独更换螺柱，不需要整体报废整个轴件，大幅降低工地后期的维护成本。

　　从安装边界角度梳理，该短轴的轴向总长、方轴截面尺寸、法兰盘外径、螺柱分布圆直径、螺柱伸出长度都严格对应配套轮端的安装空间：方轴截面需要和支座方孔采用过渡配合，装配后既不能出现旷量晃动，也要保证敲击装配时可以顺利到位；法兰端面和轮毂贴合面要求全程平整无凸起，锁紧后轮毂端面和法兰完全贴合，避免轮胎运转时出现端面跳动；螺柱的伸出长度需要匹配轮毂厚度以及锁紧螺母的旋合长度，保证螺母锁紧后至少有三到五牙的完整啮合，同时不能伸出过长干涉外侧的轮胎装饰盖或者制动部件。

　　设计过程中首先需要校核轴根位置的弯曲强度，按照设备满载工况下单轮承受的最大垂直载荷、过坑冲击动载系数计算轴根的合成应力，确保选材和热处理后的屈服强度留有足够安全余量；其次要校核方轴配合面的挤压应力，频繁正转反转时配合面不能出现压陷变形；周向螺柱的规格选择需要匹配整机最大牵引力，保证起步、制动瞬间螺柱的剪切应力在许用范围内。三维建模时需要重点还原方轴的棱角倒角、法兰过渡圆角、每根螺柱的位置和伸出长度、端盖的标识细节，装配验证时可以在软件中模拟轮毂套入、螺母锁紧的全流程，检查是否存在干涉、螺柱孔位不对中的问题，提前在设计阶段排除现场装配时才会发现的孔位偏差、长度不匹配问题，减少后续样机试制的返工量。这类短轴构件结构看似简单，但直接关系到行走设备的轮端可靠性，建模时每一处配合尺寸、安装间距都需要和实际工况要求对齐，才能保证后续加工出的零件可以直接替换装机使用。
