四英寸150级对夹式蝶阀结构设计

　　这款四英寸150级蝶阀主要面向给排水、暖通循环水、化工流体输送以及一般工业管网中的截断与调节工况，在泵站出口、换热机组支管、水处理管路和成套设备内部管线中都比较常见。蝶阀的核心作用是通过阀板绕阀杆轴线旋转，改变流通截面，从而实现管路通断或流量调节。相比同口径闸阀，它结构紧凑、轴向长度短、启闭行程小，在空间受限的管廊和撬装设备中布置优势明显。

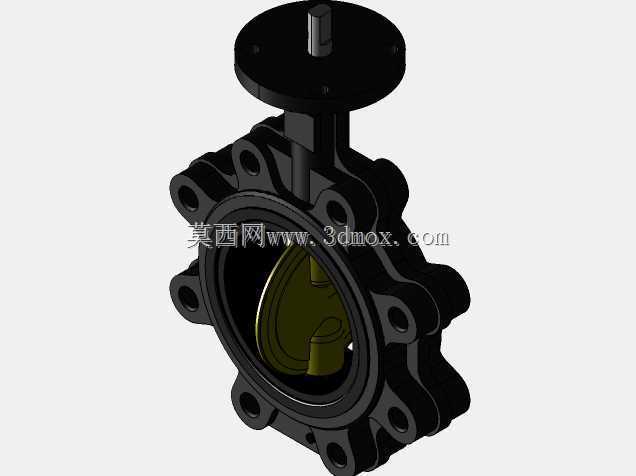

　　从外形看，该模型采用对夹式安装形式，阀体两侧带有多组螺栓孔耳座，安装时阀门被夹持在两片管路法兰之间，由穿装螺栓完成定位与压紧。四英寸口径对应DN100规格，150级对应美标压力等级，阀体法兰孔位、密封面间距和螺栓分布需要与配对法兰保持一致，否则现场会出现孔位错位、密封面压偏或无法穿栓的问题。建模时应重点核对阀体总宽、耳座外缘尺寸、螺栓孔中心圆直径以及孔径，这些尺寸直接决定阀门能否放入既定法兰间隙。

　　阀体部分采用多孔耳座式铸造结构，外形并非简单圆筒，而是围绕流道形成加强筋和安装凸台。这样的设计思路是在减轻重量的同时保证夹持刚度：管道法兰压紧时，载荷主要通过耳座和阀体侧壁传递，若侧壁过薄或筋位布置不合理，螺栓预紧后容易引起阀体变形，进而影响阀座与阀板的同轴密封。模型中阀体外部凸台、圆角和孔洞过渡均有体现，适合用于干涉检查、装配校核和铸造结构讨论。

　　阀板位于流道中心，呈圆盘形，边缘与环形阀座接触。关闭状态下，阀板转动至近似垂直流向位置，外缘压紧弹性阀座，形成密封；开启时阀板旋转至与流向平行，介质从阀板两侧通过。阀板的厚度、轮廓线型和转轴位置会影响流阻、启闭力矩和密封比压。若阀板边缘过于尖锐，容易切割阀座；若配合过盈量不足，低压工况可能渗漏；过盈量过大，则会造成操作扭矩升高、阀座过早磨损。

　　阀座安装在阀体内圈，属于蝶阀密封的关键易损件。它既要补偿阀板与阀体之间的制造公差，又要在介质压力作用下保持贴合。对夹式蝶阀通常依靠阀座两侧被法兰压紧形成端面密封，同时阀板旋转挤压阀座内圆形成径向或周向密封。三维布置时需要注意阀座不能超出法兰密封面范围，密封面受压区域应连续，避免被流道坡口或法兰台阶切断。

　　上部阀杆与驱动连接结构采用短轴加顶部安装平台的形式。阀杆从阀体上部穿入，与阀板连接并传递扭矩；顶部圆盘平台用于安装手柄、蜗轮箱或气动、电动执行器。平台上的螺栓孔分布、轴头尺寸和方轴或扁轴结构，是执行器选型时必须核对的接口边界。若后续要接入自动化控制系统，阀杆扭矩、安装法兰高度和驱动轴配合方式都要与执行机构匹配。

　　在管路设计中，这类蝶阀常安装在泵进出口、设备接管和分支管段。用于泵出口时，可配合止回阀完成检修隔断；用于换热设备时，可调节旁通流量；用于水处理系统时，因流道相对通畅，也适合含轻微悬浮物的介质。但选型时不能只看口径，还要结合介质腐蚀性、温度、压力等级、密封材质和操作频率。普通弹性阀座在高温、强腐蚀或频繁调节工况下寿命会明显下降。

　　从建模完整性角度看，该结构包含阀体、阀板、阀杆、顶部安装板、耳座螺栓孔和内部密封区域，能够直观表达蝶阀的装配关系。进行设备布局时，可将其作为管线占位模型检查操作空间：侧面需要预留法兰螺栓穿装和扳手空间，上部需要保留执行器安装与维护高度，阀杆轴线附近不应布置紧贴的梁架或电缆桥架。对夹式阀门虽然轴向尺寸短，但对管道对中要求较高，两侧法兰面应平行，焊接法兰时需控制变形，避免阀板启闭时与阀座偏磨。

　　结构设计上，蝶阀没有复杂的升降阀杆，运动件主要集中在阀板旋转和阀杆支承部位，因此故障点多集中在阀座磨损、阀杆填料泄漏、轴套卡滞和驱动连接松动。维护时通常不需要把整台阀门从管线中完全拆除，部分结构可在线更换上部操作件，但阀体和阀座检修仍需泄压并排空管段。理解这些边界，有助于在三维设计阶段同时考虑安装、操作和后期维护，而不是仅把阀门当作一个简单的管路符号。
