带法兰连接结构的活塞环装配工装部件

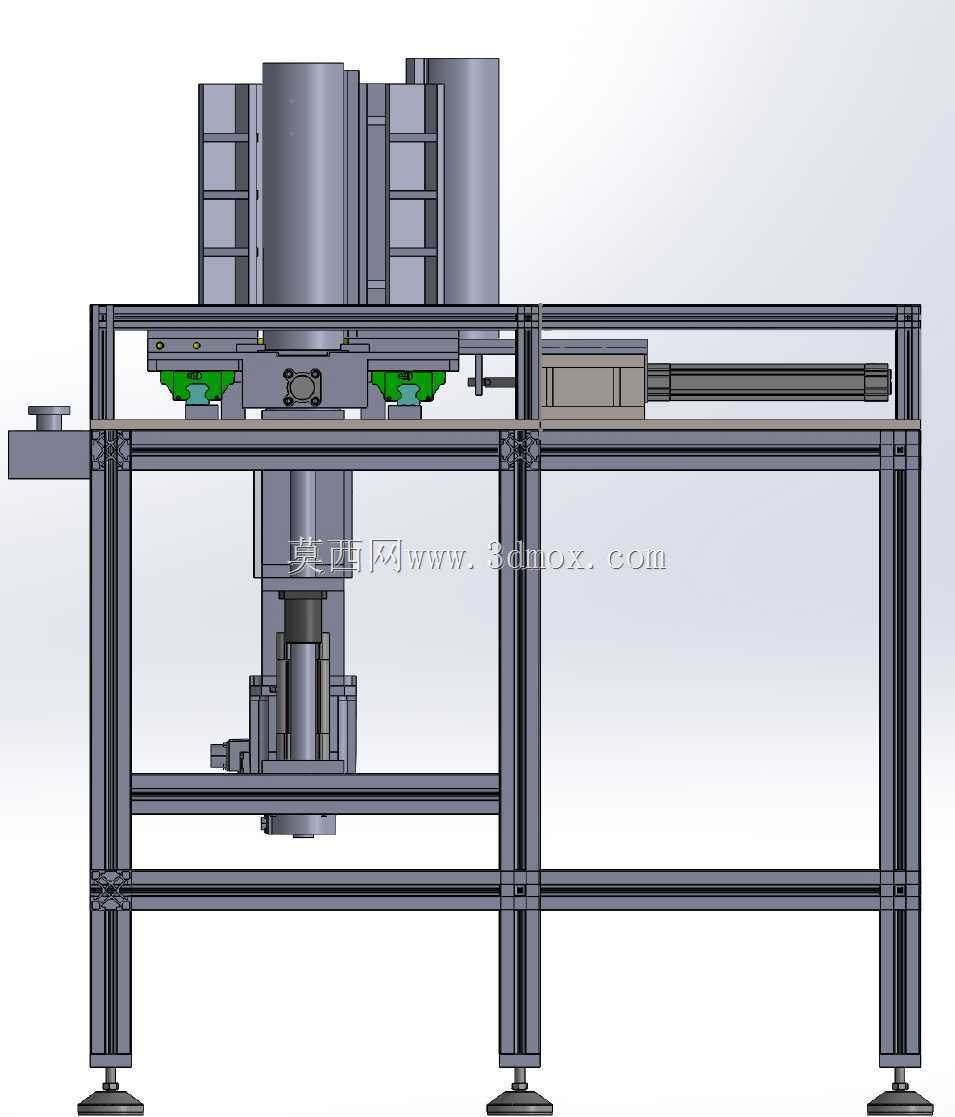

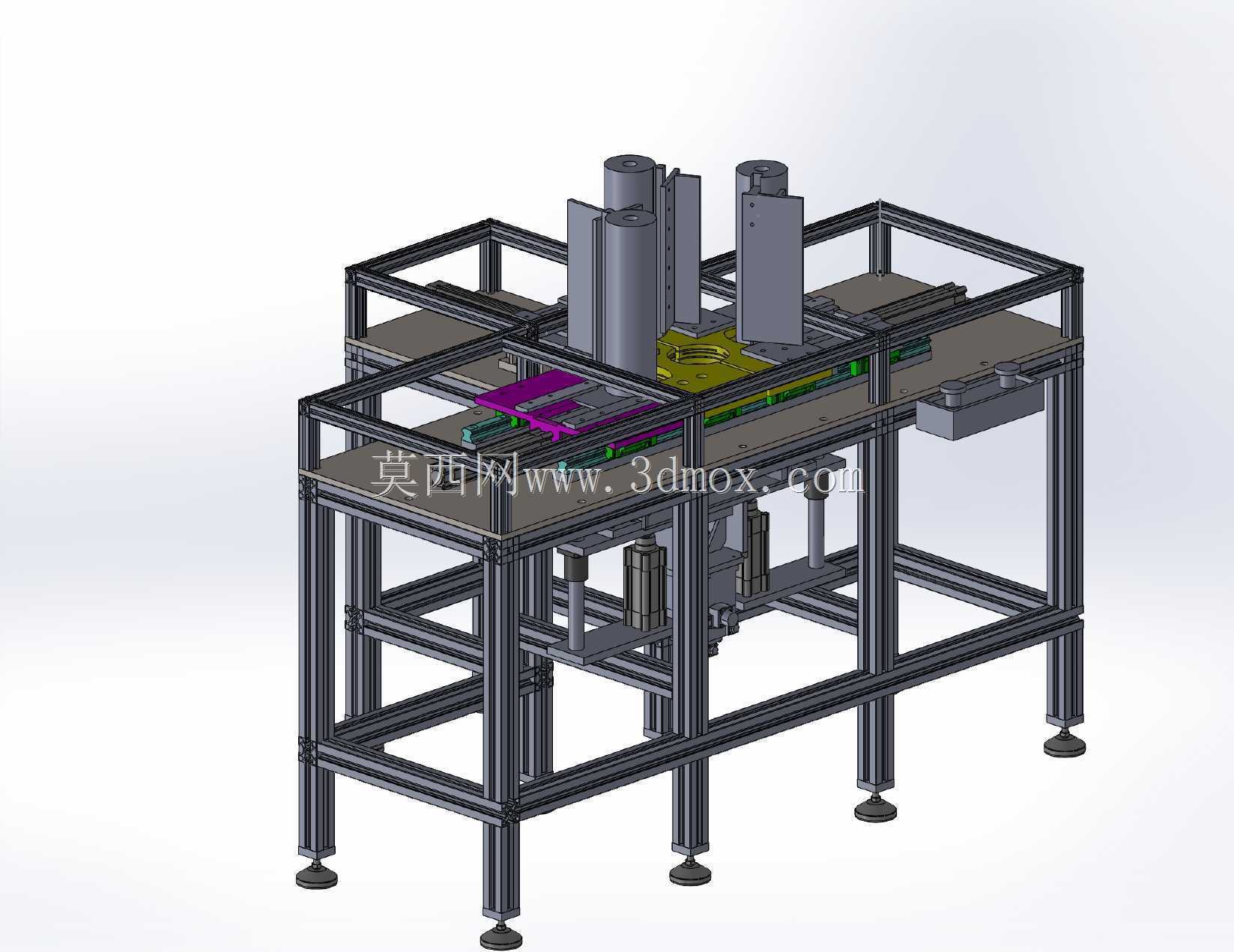

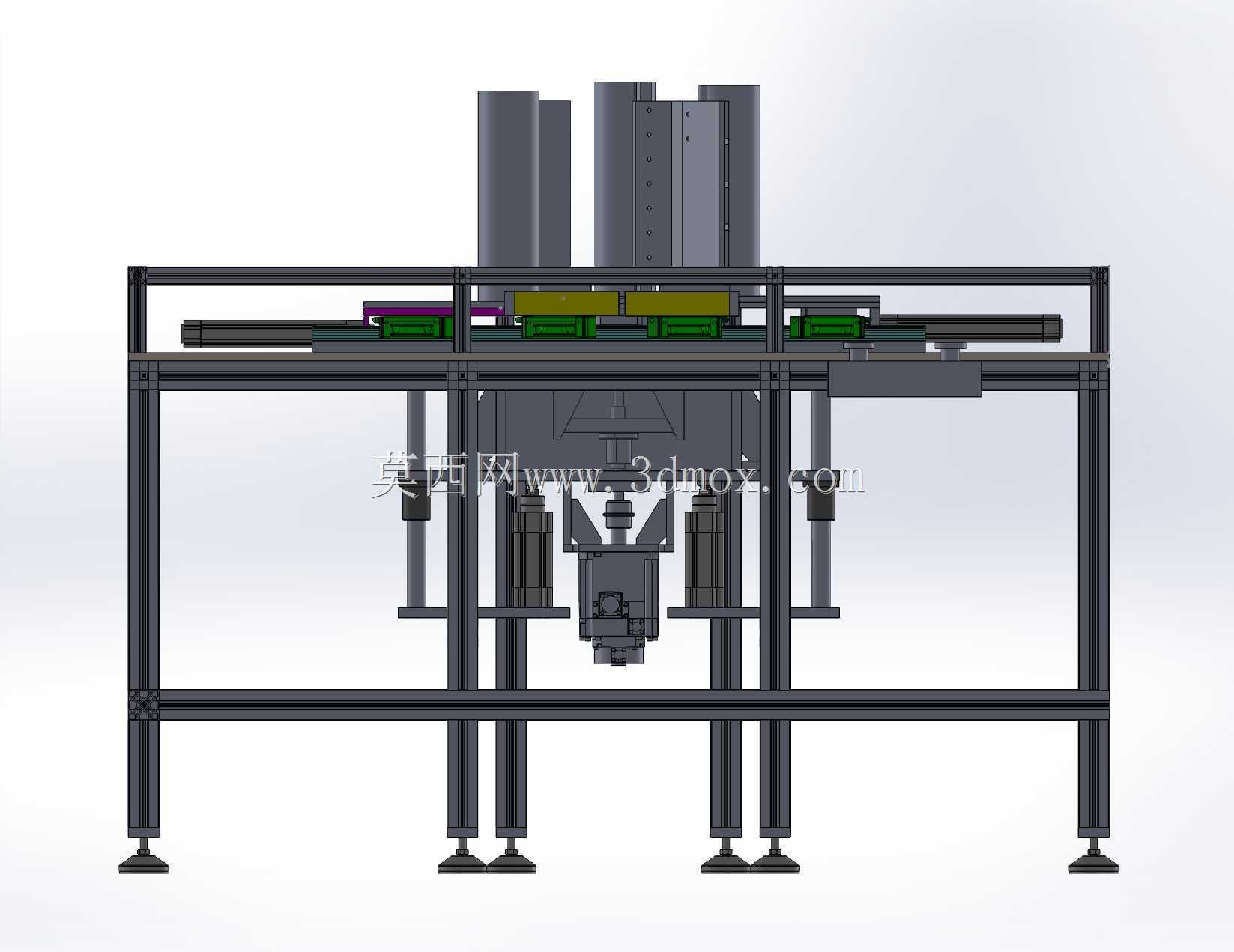

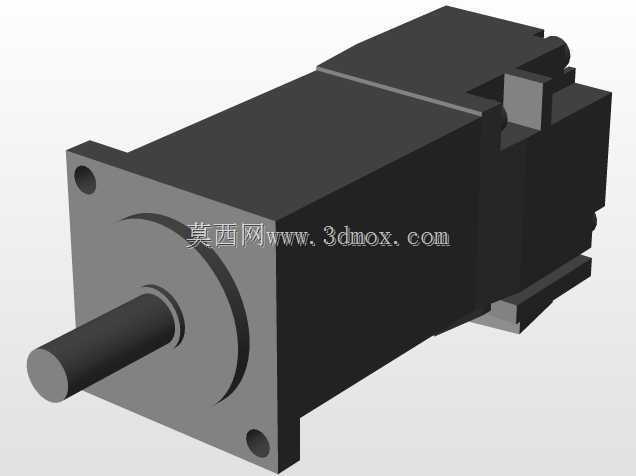

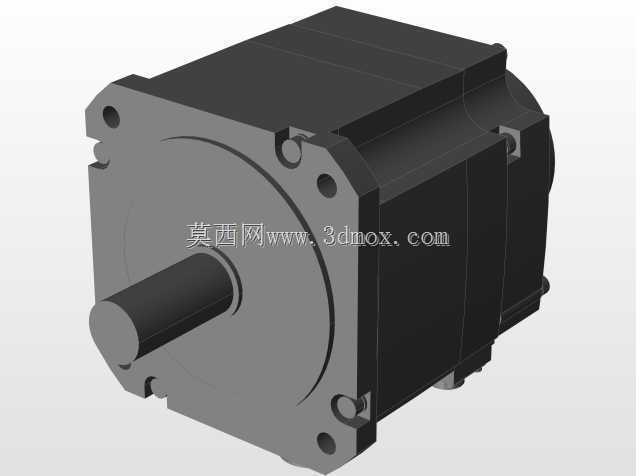

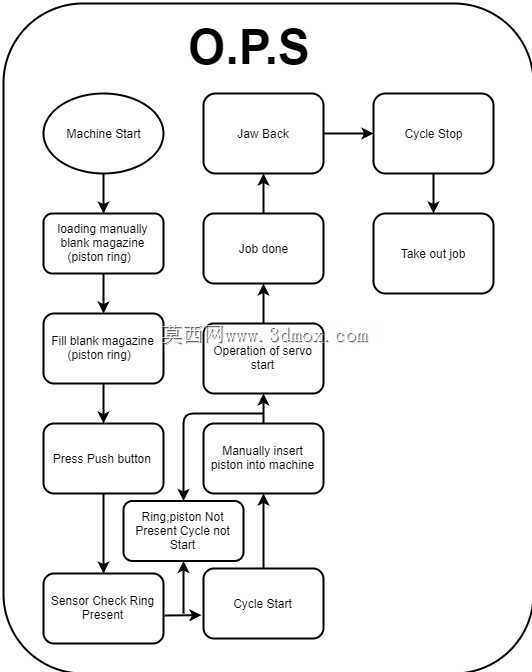

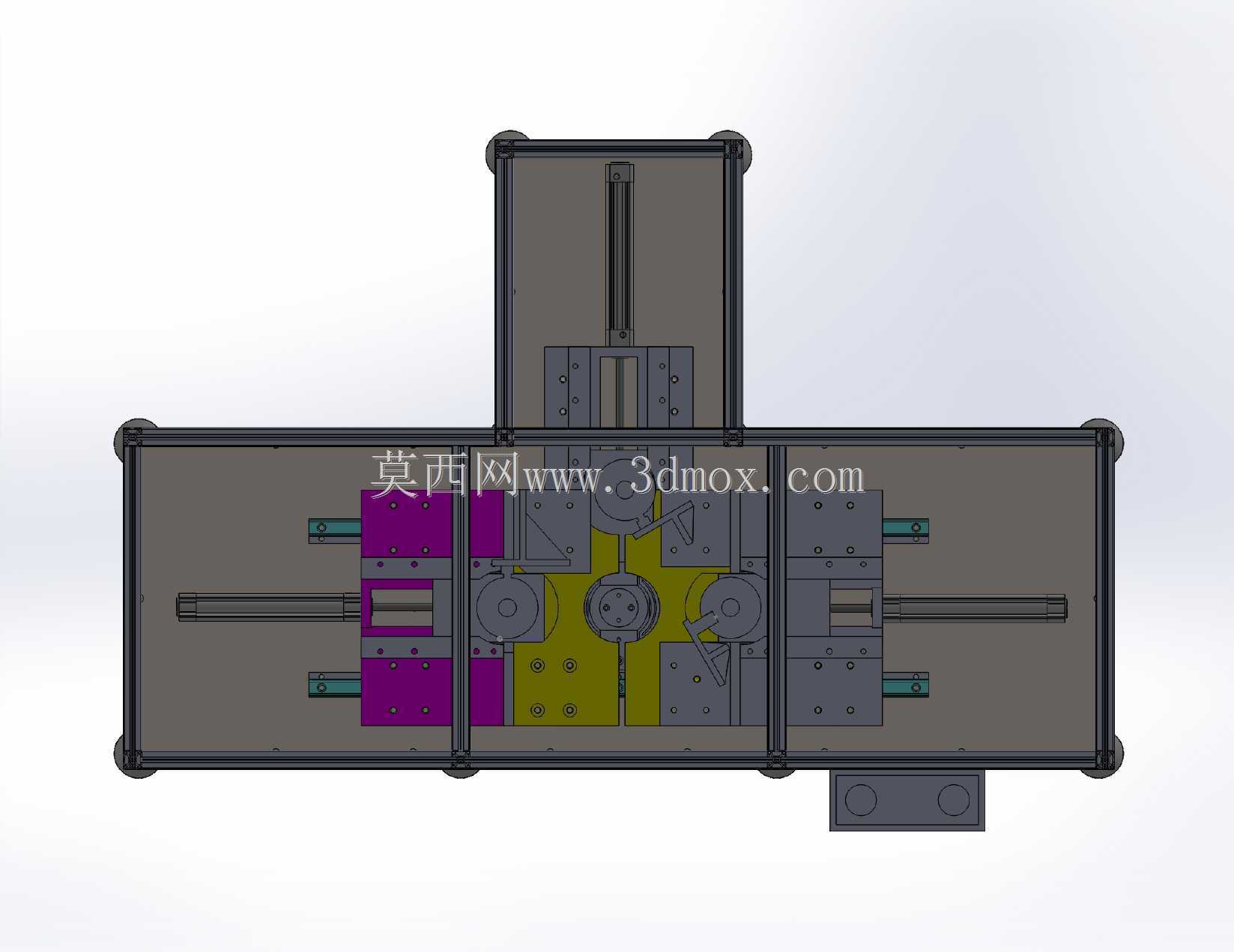

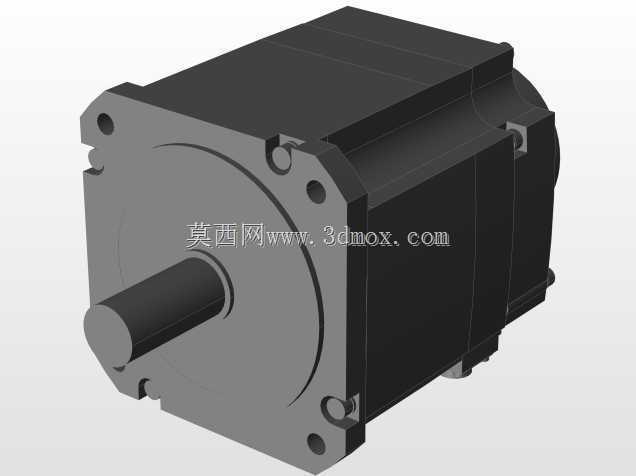

　　在发动机零部件装配、内燃机检修以及小型动力设备量产的产线环节中，活塞环的装配精度直接决定了后续整机的气密性、动力输出稳定性与使用寿命，这款带法兰连接结构的活塞环装配工装部件，正是针对活塞环装配过程中易出现的胀开不均、磕碰划伤、对位偏移等常见工程问题设计的专用执行构件。从实际应用场景来看，该部件既可以集成在半自动活塞环装配专机的执行端，作为活塞环撑开、导向、压装的核心承载结构，也可以适配手动装配工装的改造需求，在小批量维修、定制化动力设备组装场景中替代传统的纯手工钳具装配方案，大幅降低活塞环装配过程中的残次品率。

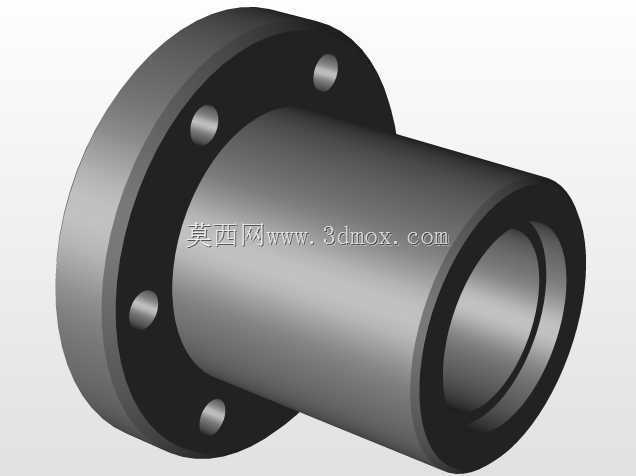

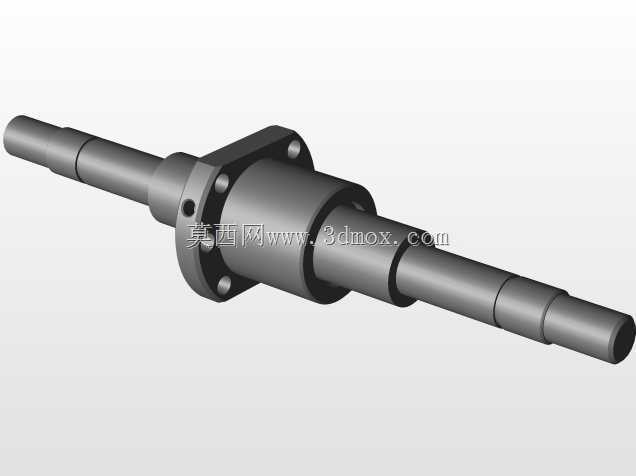

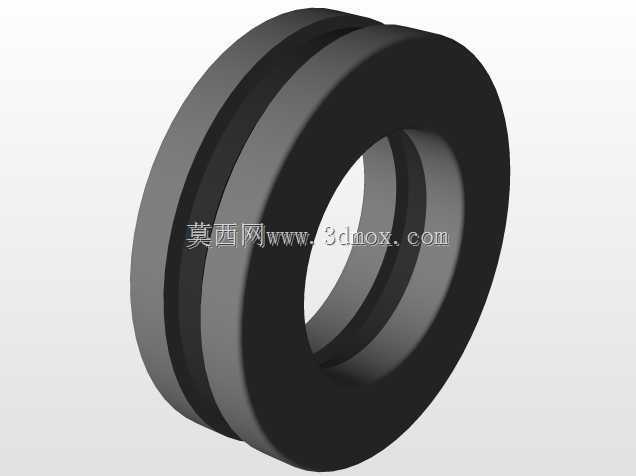

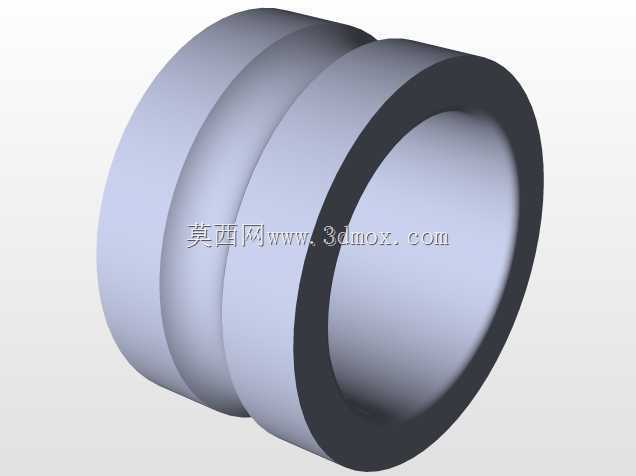

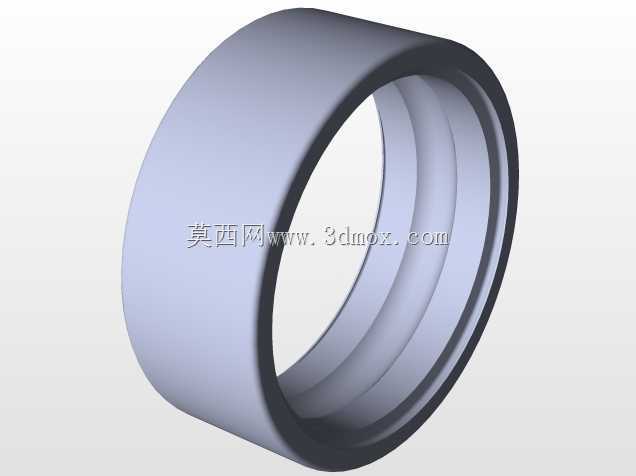

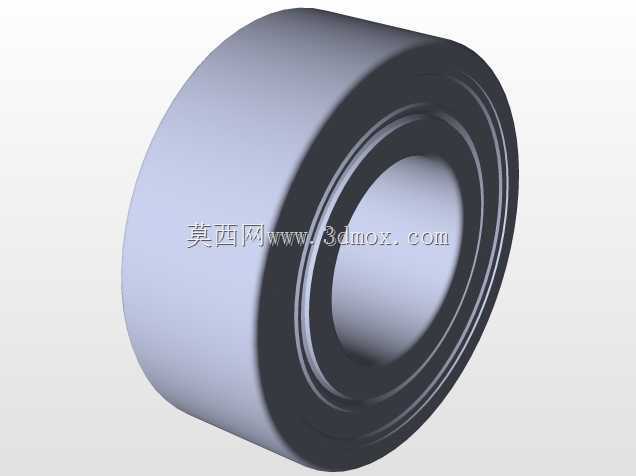

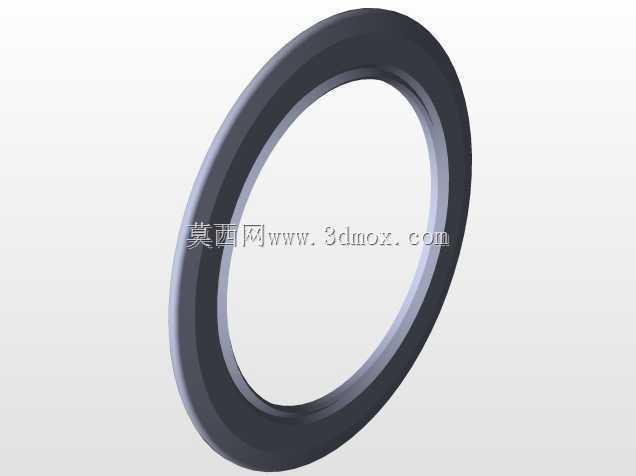

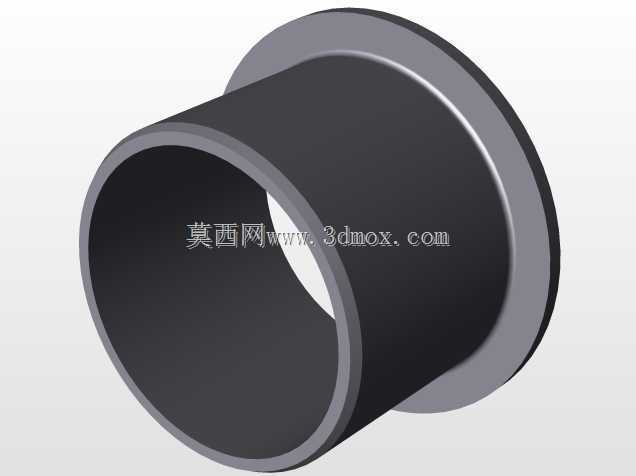

　　从功能特性上看，该部件采用带安装法兰的轴套式主体结构，法兰端均匀分布的六个沉头安装孔，可直接通过内六角螺栓与装配设备的动力输出轴或固定基座完成刚性连接，沉孔设计能够保证螺栓安装后端面无凸起，避免装配过程中螺栓端部剐蹭操作人员或刮伤活塞环表面镀层。主体轴套的内孔经过同轴度公差约束，可与待装配活塞的定位导杆形成间隙配合，装配过程中导杆穿过内孔完成活塞的轴向定位，保证活塞环撑开后与活塞环槽的对位精度控制在0.02mm以内，避免活塞环偏斜压入导致的环口错位、弹力不均问题。轴套的外圆表面做了渐变倒角处理，靠近法兰端的外圆直径与活塞环自由状态内径匹配，远离法兰端的外圆直径与活塞环槽所在的活塞外径一致，活塞环从轴套端部套入后，顺着外圆斜面逐步被均匀撑开，直到滑移至与活塞外径匹配的轴段时，可通过配套的压套将活塞环平稳推入活塞环槽内，整个过程中活塞环的胀开量沿圆周方向均匀分布，不会出现局部应力集中导致的活塞环断裂或塑性变形问题。

　　从设计思路层面，该部件在建模阶段就充分考虑了实际加工与装配的工艺性：法兰与轴套主体采用一体化结构设计，避免了分体式连接带来的同轴度误差，同时减少了装配环节的零件数量，降低后期维护的拆装难度。法兰端面与轴套轴线的垂直度公差设定为0.01mm，保证部件安装到设备上之后，轴套外圆与活塞定位导杆的平行度满足装配要求，不会出现压装过程中活塞环偏磨的问题。轴套的壁厚经过强度校核，在活塞环最大胀开力的作用下，轴套外圆的径向变形量不超过0.005mm，既不会因为变形导致活塞环卡滞，也不会因为壁厚过大造成整体结构笨重，增加设备执行端的负载。部件的所有棱边都做了R0.5的圆角处理，尤其是与活塞环接触的外圆表面、倒角过渡区域，完全去除了加工毛刺与锐边，避免刮伤活塞环的镀铬层或氮化层，保证活塞环装配后的表面完整性。

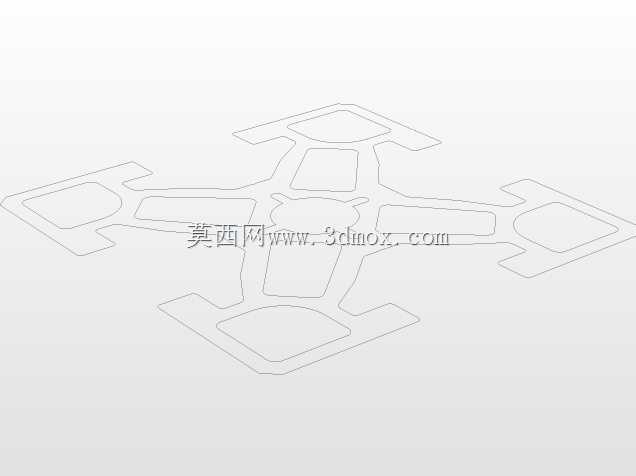

　　在安装边界与尺寸适配方面，该部件的法兰外径、安装孔中心距按照通用装配设备的执行端安装尺寸设计，可直接替换市面上多数常规活塞环装配机的同类型工装，不需要对原有设备的安装基座做额外改造。轴套的长度尺寸根据常见的汽油机、小型柴油机活塞的高度尺寸设定，能够覆盖直径范围50mm到120mm之间的活塞环装配需求，针对不同直径的活塞，只需要更换对应外圆尺寸的轴套部件即可，法兰端的连接结构完全通用，能够大幅降低产线换型的工装成本。轴套内孔的直径尺寸预留了足够的适配空间，可兼容不同直径的活塞定位导杆，不需要针对每一款活塞单独定制导杆连接结构，进一步提升了工装的通用适配性。在实际使用过程中，该部件的法兰端与设备连接后，轴套的悬空长度经过动平衡校验，在设备压装轴的轴向移动过程中不会出现径向摆动，保证每次压装动作的重复定位精度满足量产产线的节拍要求，单工位装配节拍可控制在8秒以内，相比传统手工装配效率提升4倍以上，同时装配不良率可控制在0.1%以下，完全满足中小排量动力设备制造产线的装配工艺要求。
