英制双头螺柱配套平垫锁紧组件

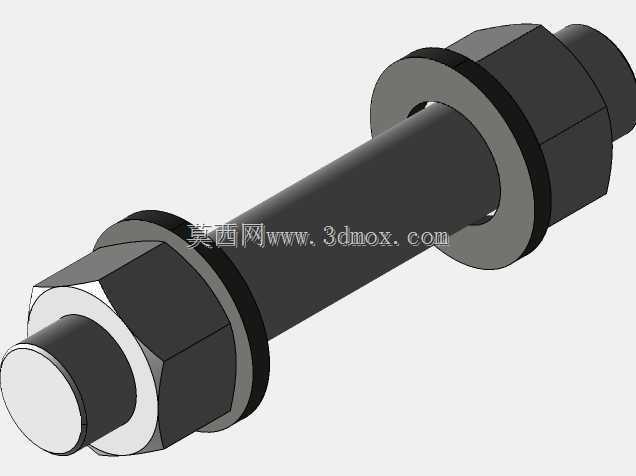

　　这套紧固件组合在现场装配里的定位很明确，专门应对两端都需要螺母锁紧、穿装空间又不允许单头螺栓从一侧穿入的工况。杆身采用5/8英寸统一英制螺纹规格，总有效长度覆盖4英寸，两端螺纹段预留出足够的啮合余量，中间光杆段可以直接穿过被连接件的预制通孔，不需要在通孔内部加工内螺纹，大幅降低厚板叠装、法兰对接、支架跨接场景的加工难度。配套的平垫圈垫在螺母与被连接件接触面之间，一方面分散螺母压紧时的局部压应力，避免较软的母材表面被压出凹痕，另一方面在反复拆装、设备运行存在微幅振动的环境下，维持锁紧摩擦力的稳定，减少螺纹副松脱的概率。从三维结构的还原细节来看，杆体两端的螺纹收尾、螺母的六方扳拧轮廓、垫圈的内外径同轴关系都做了完整表达，

　　六方螺母的对边尺寸符合常规英制紧固件的扳拧空间要求，现场使用标准开口扳手或者套筒即可完成拧紧作业，不需要定制专用工装。垫圈的内径略大于螺柱公称直径，装配时可以顺畅套入杆身，外径则超出螺母支承面一定范围，压覆面积足够覆盖常见的槽钢翼缘、设备安装耳板、变压器柜体连接位的接触面。在交流稳压器这类电气设备的装配场景中，这类双头螺柱常用来锁紧内部铁芯夹件、柜体框架拼接位、外接端子排的固定支座，电气设备运行时会伴随工频微振动，普通单头螺栓在深孔、盲孔位置无法顺利穿装，双头螺柱可以先将一端拧入机体预设的内螺纹孔，套入被连接件、垫圈之后再在另一端锁紧螺母，拆装维护时不需要完全把螺柱从基座上拧出，就能松开外侧螺母取下待检修的部件，

　　大幅缩短现场运维的作业时间。设计这套数模的时候，首先要锁定的是安装边界：螺柱穿过的所有叠层零件总厚度，加上两端垫圈厚度、螺母啮合厚度之后，两端露出的螺纹尾端要保留2到3牙的余量，既不能让螺纹啮合长度不足导致锁紧力不够，也不能让螺柱过长突出螺母外侧过多，造成柜内布线、相邻部件安装的干涉。六方螺母的外接圆轮廓要和周边结构预留至少扳手活动的空间，避免装配时扳手无法套入，或者拧紧过程中磕碰相邻的电气元件。平垫圈的厚度选取也和公称规格匹配，不会因为垫圈过薄受压变形失效，也不会过厚额外占用轴向安装空间。杆身中间的光杆段尺寸略小于螺纹大径，穿装时可以顺利通过公差带略大的通孔，即使孔位存在小幅的装配错位，也能靠光杆与通孔之间的间隙补偿少量位置偏差，

　　降低多部件叠装时的孔位对位难度。在重工管道支架、汽车底盘附属件固定、通用机械设备的法兰跨接场景里，同规格的双头螺柱组件也有大量应用，数模把螺柱、两个锁紧螺母、配套平垫的装配关系完整呈现，结构工程师在做整机布局的时候，可以直接调用这套装配体校核轴向安装空间、扳拧操作空间，不需要单独逐个搭建紧固件再手动配合，能快速完成连接位的干涉检查。螺纹副的配合公差按照通用英制紧固要求设定，实际加工采购时可以直接对应市场上的标准英制紧固件，不需要定制特殊非标零件，控制装配物料的采购成本与备货周期。整套组件的外形没有多余的复杂结构，所有轮廓都是回转体与六方棱柱的组合，加工工艺成熟，力学性能稳定，承受轴向预紧力的时候，应力沿杆身均匀分布，垫圈把螺母的压紧力均匀传递到母材表面，不会出现局部应力集中导致的连接件压溃问题，在需要频繁拆装维护的设备工位上，这种连接形式的重复装配精度也能得到保障，多次拧紧松开之后螺纹副依然可以保持稳定的锁紧能力。
