新能源汽车集成式牵引驱动装置

　　这套集成化电力牵引驱动单元，是面向纯电动与混合动力乘用车型、中型商用电动车辆以及全地形特种电动载具开发的多合一动力电控总成，打破了传统新能源车辆电控系统各部件分散布置、管线冗余、占用底盘空间大的设计局限，将整车动力链路中多个核心电控功能模块整合在同一密闭壳体内，在整车总布置阶段可以大幅简化底盘布局逻辑，减少高压线束、冷却管路的布设长度与接头数量，同时降低整车装配工序的复杂度。

　　从整车实际运行的功能链路来看，该总成内部整合了牵引逆变模块、车载充电模块、DC-DC电压转换模块、整车主控单元以及高压开关配电单元，各功能模块不再以独立部件的形式分散安装在车架不同位置，而是通过内部母排与信号线路完成互联。牵引逆变单元负责将动力电池输出的高压直流电转换为三相交流电，直接驱动牵引电机输出动力，峰值功率可达240kW，能够覆盖常规家用纯电轿车到中型电动商用车的动力输出需求；内置的DC-DC转换模块额定功率3.3kW，负责将高压母线的高压电转换为低压车载电器所需的低压直流电，为整车12V/24V低压用电网络供电，同时为低压启动蓄电池补电；车载充电机模块则在车辆接入交流充电枪时，完成交流输入到高压直流的整流转换，为动力电池组补能；高压开关单元集成了主继电器、预充回路、高压采样与互锁检测结构，整车控制器直接在总成内部完成各模块的信号交互与逻辑管控，无需额外布设大量跨部件的通讯线束。

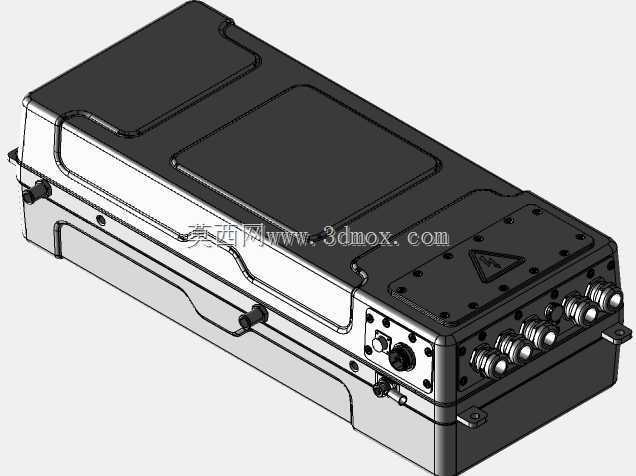

　　结构设计层面，总成采用封闭式铝合金压铸壳体作为承载基体，壳体上下分面设置多块平整的加强盖板，既可以在生产装配阶段为内部各功率模块提供独立的安装工位，也能在后期运维时按需拆开对应盖板完成模块检修，无需将整个总成从车架上拆解。壳体侧壁集中布置了所有高压动力接插件、低压信号接插件以及冷却管路接口，所有外接端口朝向同一侧排布，在整车装配时操作人员可以在车辆底盘的同一作业面完成所有线束与管路的对接，避免了多方向走线带来的管线干涉风险。壳体表面预留了多组安装支耳与固定孔位，支耳位置经过受力校核，能够承受车辆在颠簸路面行驶时的冲击载荷，安装点位的间距匹配主流新能源车型底盘电控舱的通用安装边界，整车布置时可以直接通过螺栓将总成固定在底盘副车架或者舱体安装梁上，不需要额外设计复杂的转接支架。

　　冷却系统采用液冷方案，壳体内部铸造成型密闭冷却流道，流道走向紧贴IGBT功率模块、充电功率模块、DC-DC功率元件这些核心发热区域，冷却液通过外接管路与整车冷却循环回路连通，能够在车辆大负荷牵引、大功率充电的工况下快速将功率器件产生的热量带走，保证各元件长期工作在合理的温度区间，相比传统风冷方案，液冷结构的散热效率更高，同时可以让总成的密闭防护等级做到更高，适配雨天涉水、粉尘路段等复杂行驶环境。

　　对外通讯接口支持CAN 2.0A/B协议，能够直接接入整车CAN通讯网络，和电池管理系统、整车控制器、电机控制器、仪表系统完成实时数据交互，上报各模块的工作状态、温度、电压、电流参数，同时接收整车的扭矩请求、充电指令、故障保护指令。总成的外形尺寸为603mm×181mm，整体重量控制在35kg，紧凑的长条形轮廓非常适合布置在底盘下方的狭长安装空间，或者前舱、后舱的空余区域，不会过度侵占乘员舱或者货厢的可用空间。在选型匹配阶段，结构工程师可以直接参考该总成的外轮廓与安装点位，在整车三维布置阶段完成干涉校验，提前预留出接插件插拔空间、管路弯折半径以及检修操作空间，避免后期样车装配阶段出现布局冲突。这种多合一集成的设计思路，也是当前新能源汽车电控系统的主流优化方向，在保证功率等级满足动力需求的前提下，尽可能压缩部件体积、减少外围附件数量，最终实现整车重量降低、装配效率提升、故障点减少的多重收益。
