太阳能供电农用脱粒作业机组结构设计

　　这套面向丘陵小块耕地与离网田间场景设计的太阳能脱粒作业机组，把光伏取电、动力转换、脱粒执行与移动承载整合在同一台小型设备上，适配无稳定市电覆盖的乡村晒场、山地田边临时作业点。常规小型电动脱粒设备依赖拉线供电，在远离村落的地块使用时，要么需要长距离拖拽电缆，存在田间线缆碾压、浸水漏电风险，要么只能采用燃油动力，面临油料转运、尾气扬尘与维护频次高的问题。该机组直接在设备上方架设光伏板，日间作业时可同步捕获日照能量，为脱粒驱动单元供给电力，减少对外部供电线路的依赖。

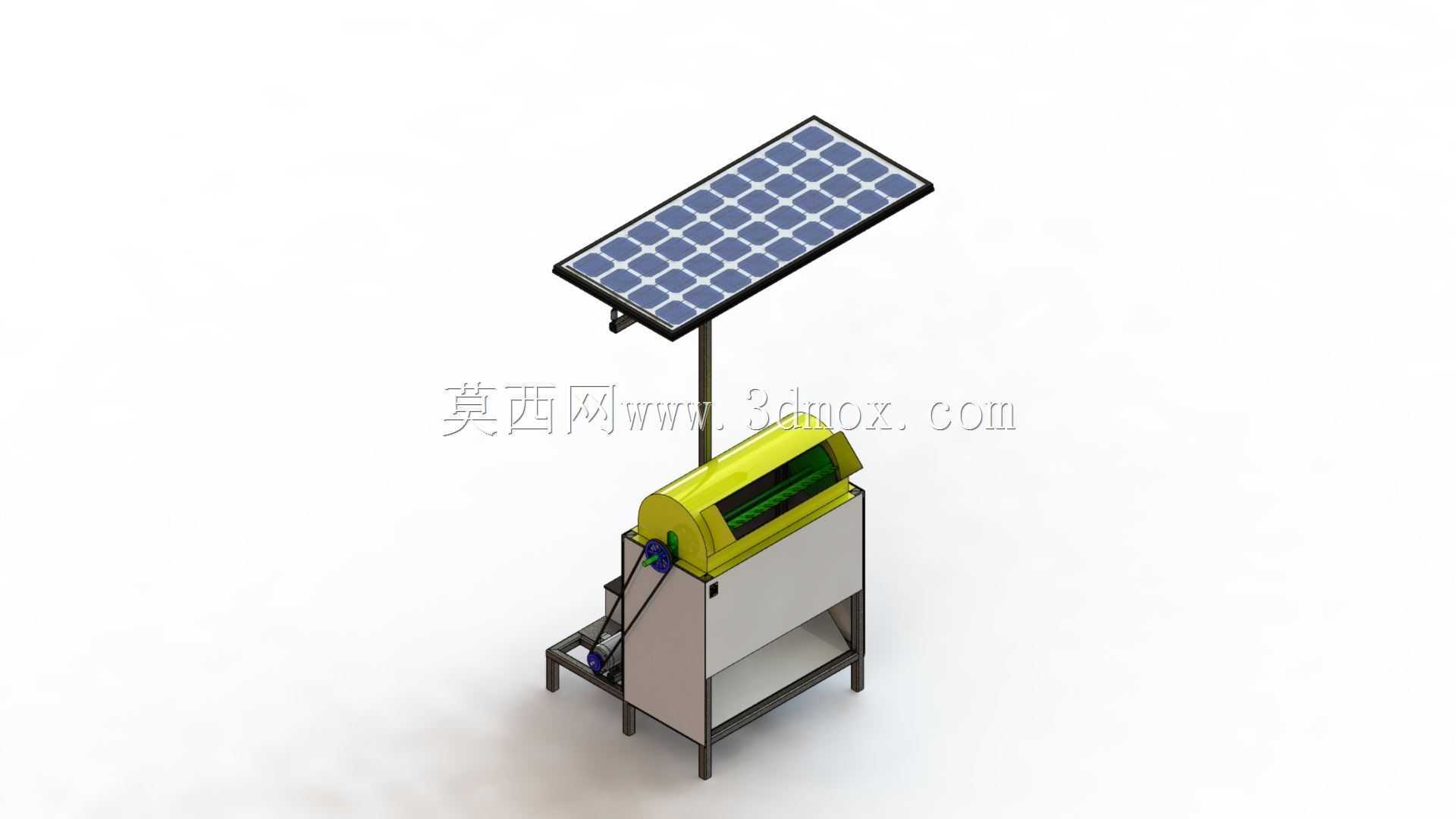

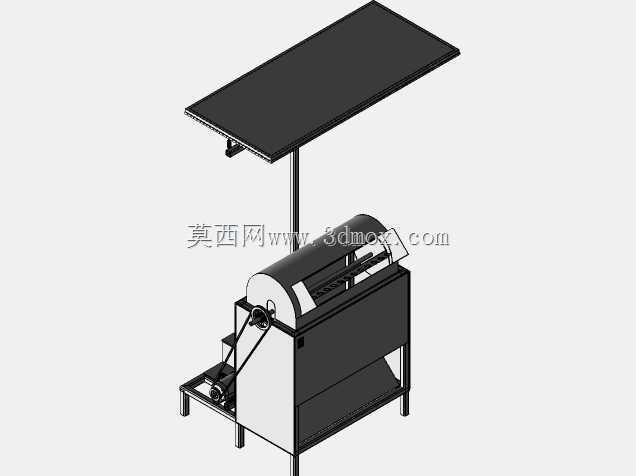

　　从整机布局来看，设备下部采用方管焊接的框架式底座，四根支腿将作业箱体抬离地面，既避免田间地表潮气、泥水侵入机体下部，也为籽粒收集、秸秆排出留出操作空间。底座框架预留了移动轮组与牵引挂点的安装位，短距离转场时可通过小轮推行，地块间转运时也能配合农用小型运载设备挂载。脱粒主机箱体布置在机架中部，外壳采用钣金折弯成型，侧面设置检修开口，日常清理脱粒腔残留秸秆、更换易损搓打部件时无需整体拆解外罩；箱体上部的弧形护罩覆盖高速运动的脱粒辊区域，防止作业过程中籽粒飞溅，同时阻挡操作人员肢体误入运动区间。

　　光伏支撑结构采用单立柱抬升方案，立柱从机架后侧向上延伸，顶部通过可调倾角的铰接架固定光伏组件。这种高位布置有两方面实际考量：一是光伏板完全处于脱粒主机上方，不会被机体、操作人员遮挡受光面，保证日间发电效率；二是板体高出人员操作高度，加料、接粮、清理秸秆时不会磕碰板面。铰接架预留了角度调节锁止位，可根据使用地区纬度、不同季节太阳高度角调整光伏板俯仰角度，在低纬度区域放平板面提升正午受光面积，高纬度区域加大倾角兼顾冬季低角度日照，同时倾斜板面也利于降雨时自行冲刷表面积尘，减少人工清洁频次。

　　设计过程中需要重点校核多工况下的整机稳定性：脱粒辊高速旋转会产生持续振动，光伏板抬升后整机重心上移，若机架刚性不足，作业时机体晃动会连带光伏支撑立柱共振，长期使用易出现焊缝开裂、板面固定螺栓松动。因此底座框架采用闭环焊接结构，立柱与底座连接处增设三角加强筋，光伏板框架与支架的连接点全部配置防松垫圈，在三维建模阶段可对支架施加风载荷与振动载荷模拟，校核不同倾角下的抗倾覆能力，避免田间突发阵风时板体兜风导致整机侧翻。

　　电气与动力单元集成在主机箱体侧腔，光伏输入、储能调节、动力驱动的接线全部收纳在封闭腔体内，接口处做挡水边设计，应对田间露水与突发阵雨。作业流程上，农户将晾晒后的作物穗料从主机上部进料口送入，脱粒腔内部的搓打机构完成籽粒与穗秆分离，籽粒从下部出料口导出至接粮容器，碎秸秆则从侧部排草口排出，整套作业流程单人即可操作。设备的操作位预留了合理的肢体活动空间，进料高度适配成年人站立作业姿态，无需反复弯腰抬举料筐，降低长时间劳作强度。

　　外形边界方面，整机占地尺寸控制在小型农用作业设备范围内，光伏板展开后宽度不超过农村常见田间小路的通行宽度，转场时可将板面倾角调至竖直状态，进一步缩小横向迎风面积与通行宽度；机架支腿的跨距经过匹配，既能保证作业稳定性，也能在普通农户院坝、晒谷场平整放置，不需要额外浇筑固定基础。针对不同作物的脱粒需求，主机腔体的安装接口预留了改装余量，可更换不同间隙的脱粒搓板组件，适配水稻、小麦、油菜等多种小籽粒作物的脱粒作业，提升设备在不同农作时节的利用率。
