电池模组热控单元柜体结构设计

　　这套热控单元的结构方案围绕电池模组与电力电子元件的温度维持需求展开，核心目标是把发热部件稳定约束在允许工作温区内，避免低温启动容量衰减、高温循环寿命折损以及局部热点引发的连锁故障。柜体采用近似长方体的封闭承载形式，外形边界控制在684mm×563mm×328mm这一量级，整机重量约35kg，尺寸规划时优先考虑储能舱、设备机架和车载集成空间的安装通道，既保证内部流道与元件排布有足够余量，也避免箱体过度侵占电池簇的维护空间。

　　从现场使用逻辑看，该单元并不是单一冷却装置，而是冷却与加热协同的组合式热管理部件。冷却功率覆盖4kW至6kW区间，可应对电池模块充放电过程中的持续散热；高压电路按6kW等级配置，低压电路则覆盖450V至750V相关接口需求，适配不同电压平台的电力电子系统。低温工况下，加热元件负责在启动前或待机过程中将模组温度抬升到合理区间；高负荷工况下，冷却回路再把热量带走，从而让电池、功率器件和连接母排始终处于较平稳的热环境中。

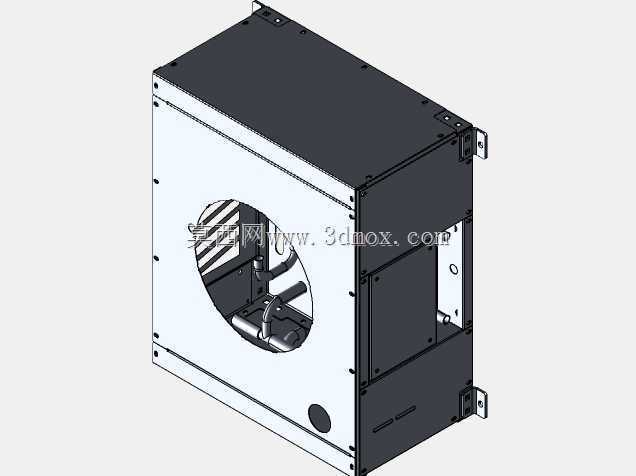

　　柜体正面开设大尺寸圆形检修与流道接口区域，周边通过螺钉形成可拆连接边界，便于内部管路、泵阀或换热组件的装配与维护。箱体侧板采用钣金折弯与拼焊结合的思路，外表面预留多处安装孔、定位孔和固定耳板，底部及侧向支架可与机架、舱体或滑移底座配合。安装边界设计时需要重点关注三类空间：一是前方圆形开口对应的操作与接管空间，不能被相邻电池包或横梁遮挡；二是侧面电气接口、线缆弯折和连接器插拔空间；三是柜体顶部与底部的固定件锁紧空间，避免后期维护时需要整体拆卸周边设备。

　　内部结构按功能分区组织。靠近流道开口的区域布置管路、接头和换热相关部件，管线走向尽量短直，减少弯头和冗余长度，以降低流阻并提高检修可达性；电气元件区域与冷却介质区域保持明确隔离，钣金隔板和安装支架既承担元件固定作用，也用于规范线缆走向。加热系统与冷却系统并非孤立堆叠，而是围绕被控对象的温度响应进行协同布置，使热量输入和冷量输出都能更均匀地作用于目标模组。

　　接口方面，单元配置CAN 2.0 A/B通信接口，可接入上层控制系统，实现温度采集、运行状态反馈和热管理策略联动。结构建模时需要把连接器位置、线束弯曲半径、接插件插拔方向以及检修盖开启轨迹一并纳入校核，不能只追求静态装配无干涉。对于柜体类设备，真正容易出问题的往往不是主体外形，而是维护状态下的工具空间、接头对中误差、密封件压缩量以及支架受力后的变形。

　　钣金外壳的折边、加强筋和安装耳板承担了整机刚度与定位功能。35kg级别的设备在吊装、推入机架或车辆振动环境中，固定点会承受持续交变载荷，因此耳板位置采用局部加强和多点固定思路，减少悬臂结构。箱体表面的小孔与工艺孔分别用于走线、固定、排水或通风校核，建模时应区分功能孔与安装孔，避免在后续BOM拆分和钣金展开时混淆。

　　在热管理系统集成中，这类单元的价值在于把换热、加热、电气连接和通信控制集中到一个可独立安装的柜体内。设计时既要满足功率等级对应的散热能力，也要兼顾制造装配、现场更换和舱内布局。柜体长宽高比例经过压缩，适合在紧凑储能系统中并列布置；圆形前开口则让核心管路组件具备正面维护能力，降低了后期检修难度。整体结构强调功能分区清晰、接口边界明确、安装固定可靠，能够为电池模组及配套电力电子元件提供稳定的温度保障。
