挖掘机液压工作臂铲斗连杆总成

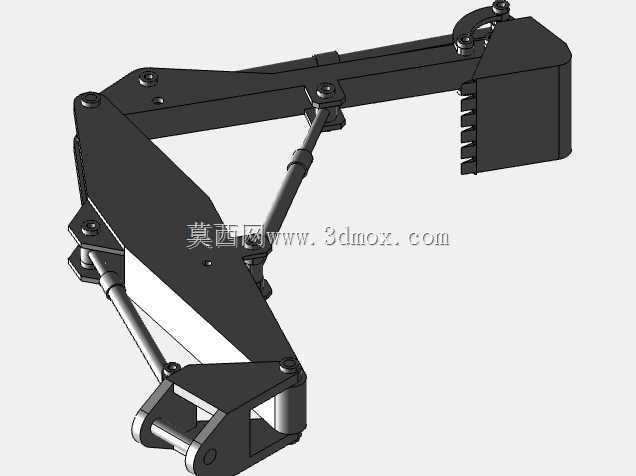

　　这套结构围绕小型挖掘装备前端作业装置展开，完整呈现了动臂、斗杆、铲斗以及两组液压执行元件之间的空间装配关系。前端铲斗采用带斗齿的切削构型，斗唇与侧刃形成明确的入土边界，适合在土方开挖、沟槽清理、散料装卸和轻度破碎辅助作业中使用。斗齿沿铲斗前缘等距布置，齿尖朝向物料切入方向，能够在插入堆料或土层时降低正面阻力，同时把载荷分散到斗底加强区域。

　　从机构布置看，动臂与斗杆之间通过铰接销轴串联，铲斗再经摇杆和连杆形成四杆传动。该连杆并不是单纯的装饰结构，它决定了铲斗在收斗和卸料过程中的转角变化：当斗杆油缸伸缩时，斗杆绕主铰点摆动，控制作业半径；当铲斗油缸推动摇臂时，连杆拉动铲斗绕斗杆端部旋转，实现挖掘、卷斗和倾卸。两组油缸的轴线在模型中均按实际受力方向布置，缸筒端与活塞杆端分别保留铰接孔位，便于在后续设计中校核行程、摆角和干涉边界。

　　结构设计上，臂体采用板式焊接臂的典型思路，两侧承力板通过横向铰座和局部加强块连接，销轴孔位置是载荷传递的核心区域。动臂根部的铰接座用于连接上车平台，孔位间距和端面宽度直接决定整机前端的安装边界；斗杆中部的油缸支座承受推压和回拉交变载荷，周边板厚过渡需要避免尖锐应力集中；铲斗与连杆的铰接点则集中承受挖掘阻力，销轴直径、衬套长度和润滑空间都应在详细设计时同步考虑。

　　外形尺寸方面，模型在伸展状态下具有明显的长臂特征，作业半径从机身铰点向前延伸，铲斗位于最前端，油缸则沿臂体下侧或内侧敷设。布置时不能只关注静态最大 reach，更要检查折叠运输姿态、最高举升姿态和最深挖掘姿态下的轮廓包络。动臂下方油缸在完全收回时，缸筒与臂板、销轴端面、液压管路之间应保留检修间隙；斗杆在靠近动臂收折时，铲斗背部、连杆与油缸耳环不能发生碰撞；铲斗翻转到极限卸料角时，斗齿外缘与斗杆前段也需要留出安全距离。

　　实际应用中，这类工作臂常见于小型挖掘机、滑移装载机附属装置以及固定式挖掘机械。若用于市政管沟作业，臂架需要在窄空间内完成低位挖掘和回转卸料，斗杆与铲斗的联动角度应保证坑壁修整时斗底能够贴近目标面；若用于农林或厂区散料转运，铲斗容积和卷斗保持能力比极限挖掘力更受关注；若改装到固定工位，还可把动臂根部铰座作为基准，重新匹配平台高度、油缸推力和输送料斗位置。

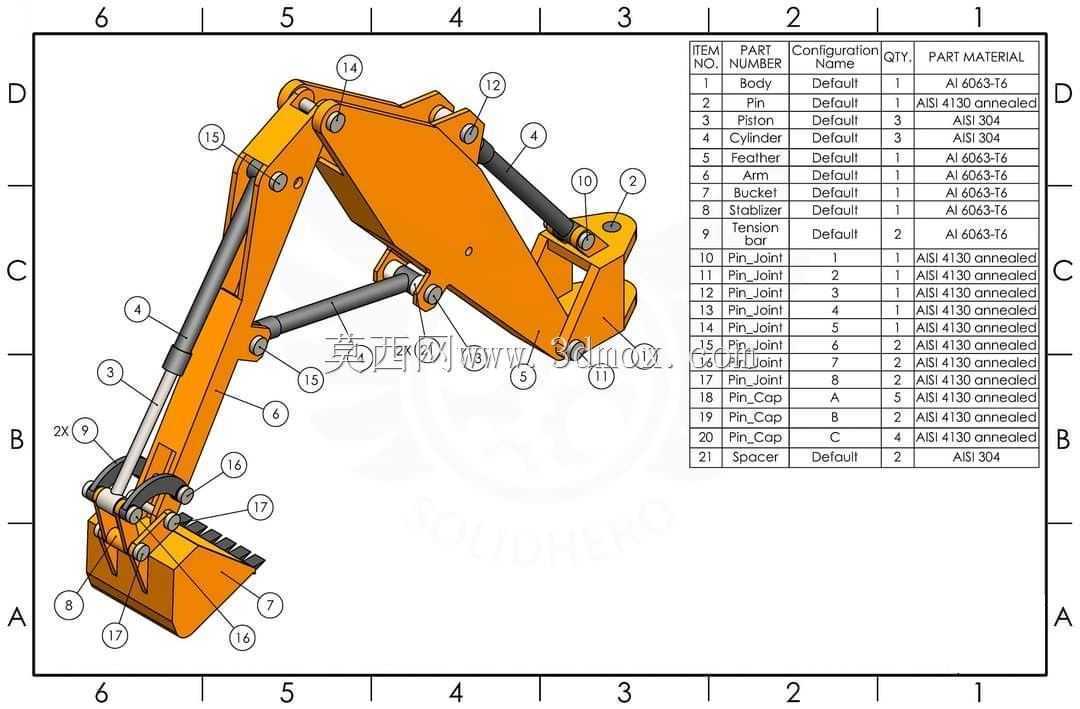

　　建模思路上，装配体以销轴中心线为运动骨架，先确定动臂根部铰点、斗杆铰点、铲斗铰点和油缸固定点，再围绕这些轴线建立板件、轴套、耳板和铲斗壳体。这样处理的好处是，后续调整臂长或铰点位置时，可以直接通过骨架参数观察油缸行程是否满足挖掘角、卸料角和运输角。铲斗部分单独形成子装配，斗齿、侧刃、斗底和铰接耳板之间的层次清晰，便于替换成窄斗、宽斗或抓斗等不同作业属具。

　　从受力路径看，挖掘阻力首先作用在斗齿和斗唇，经铲斗侧板传到铲斗铰点，再由连杆和斗杆分担，其中一部分载荷通过斗杆油缸传回斗杆和动臂，最终汇总到动臂根部铰接座。设计时应让板件主纤维方向与主要拉压载荷路径一致，铰孔周围避免开设削弱截面的缺口，油缸支座的焊缝方向应顺应弯矩传递。对于需要做轻量化方案的场景，可在臂板低应力区设置减重孔，但孔边形状、间距以及与销轴孔的距离必须经过强度校核，不能仅凭外观切槽。

　　安装边界还包括液压管路和维护空间。油缸两端铰接处需要预留销轴拆装方向，黄油嘴不能被臂板或连杆遮挡；高压软管在臂架摆动时会随动，弯曲半径不得小于管路允许值，并应远离斗齿切削区和物料摩擦面。铲斗连杆区域虽然结构紧凑，但摇杆、销轴和衬套的拆装空间不能被模型合并忽略，否则在实际样机上会出现装配可达性差的问题。整体来看，该结构把挖掘装置的运动关系、承力路径和属具接口集中表达出来，适合用于工程机械前端工作装置的机构分析、方案演示、装配校核与二次改型参考。
