粮食仓储立式波纹钢板筒仓结构

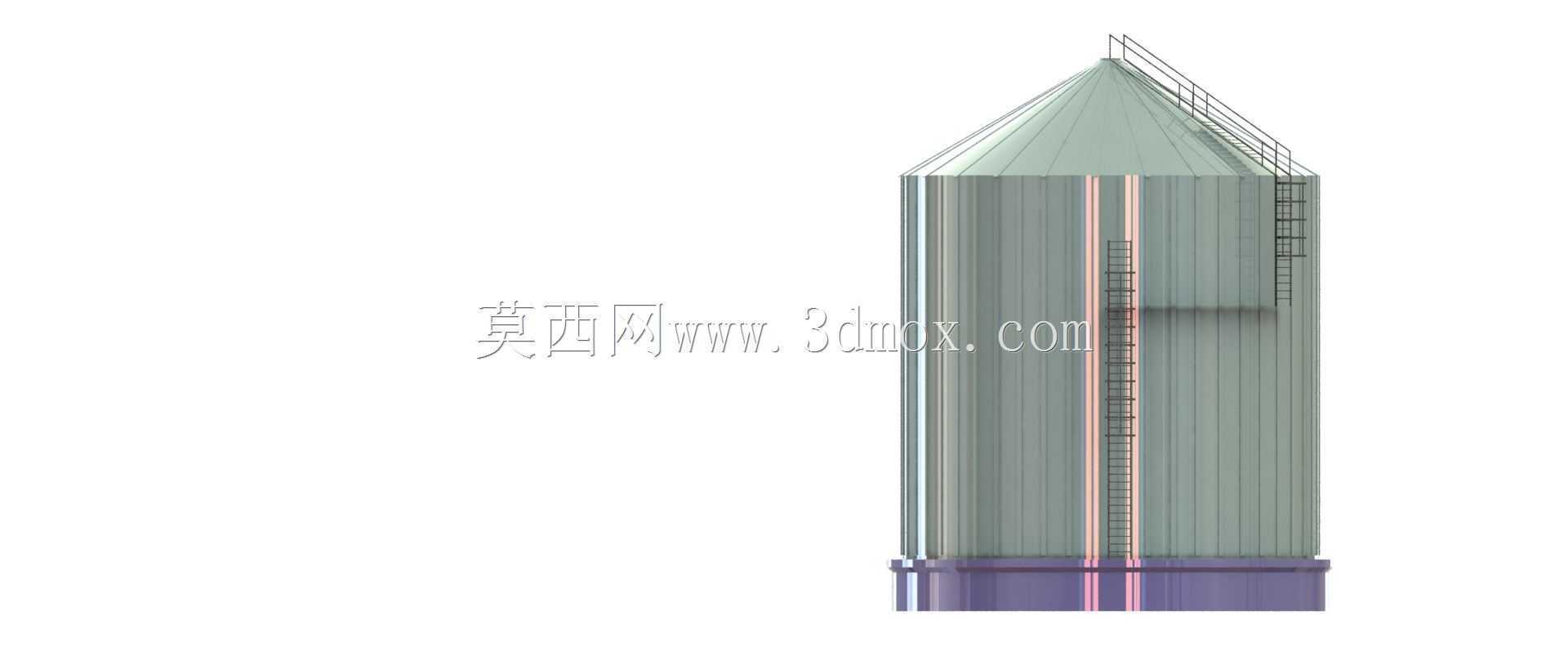

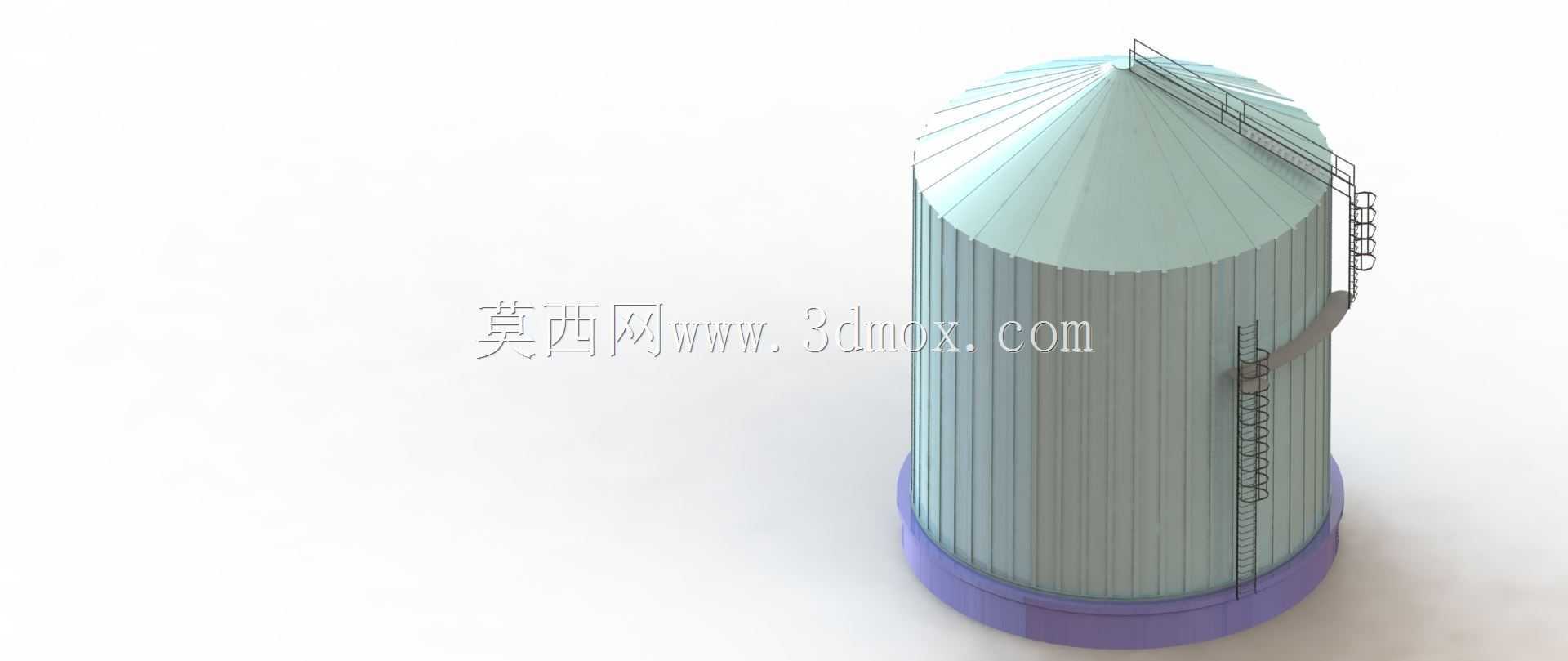

　　这套立式散料储存筒仓的三维结构，面向粮油收储、饲料加工、种子烘干周转以及小型粮食加工场站的散粮暂存需求搭建，仓体整体采用圆柱直筒加锥形顶盖的经典受力构型，底部配套环形混凝土支承基座，外侧沿仓壁通长布置直爬梯，锥顶段设置环形检修走道与斜向爬梯衔接，所有结构件的装配关系完全按照现场立仓安装的工序逻辑还原，没有做脱离工程实际的外观简化。

　　从现场布置的边界条件来看，这类筒仓通常选址在地势平整、排水通畅的硬化场区内，基座既可以做成现浇环形混凝土承台，也可在地质条件偏软的区域做成整片锥形混凝土基础，基础顶面预埋地脚锚栓，和仓底紫色环形支承圈的螺栓孔位一一对应，安装时先找平基座环梁，再逐段拼接仓壁波纹钢板。仓壁采用竖向排布的波纹镀锌钢板，波纹的棱线沿筒体轴向延伸，这种排布方式并非随意选择：散粮对仓壁的侧压力会随料位高度变化，竖向波纹的截面惯性矩在环向受拉方向表现更稳定，波纹的折边同时充当了相邻钢板的拼接止口，现场装配时沿波纹搭接边穿入密封螺栓，板缝之间垫耐老化橡胶密封条，避免粮食熏蒸时药剂泄漏或是外界潮气渗入仓内。

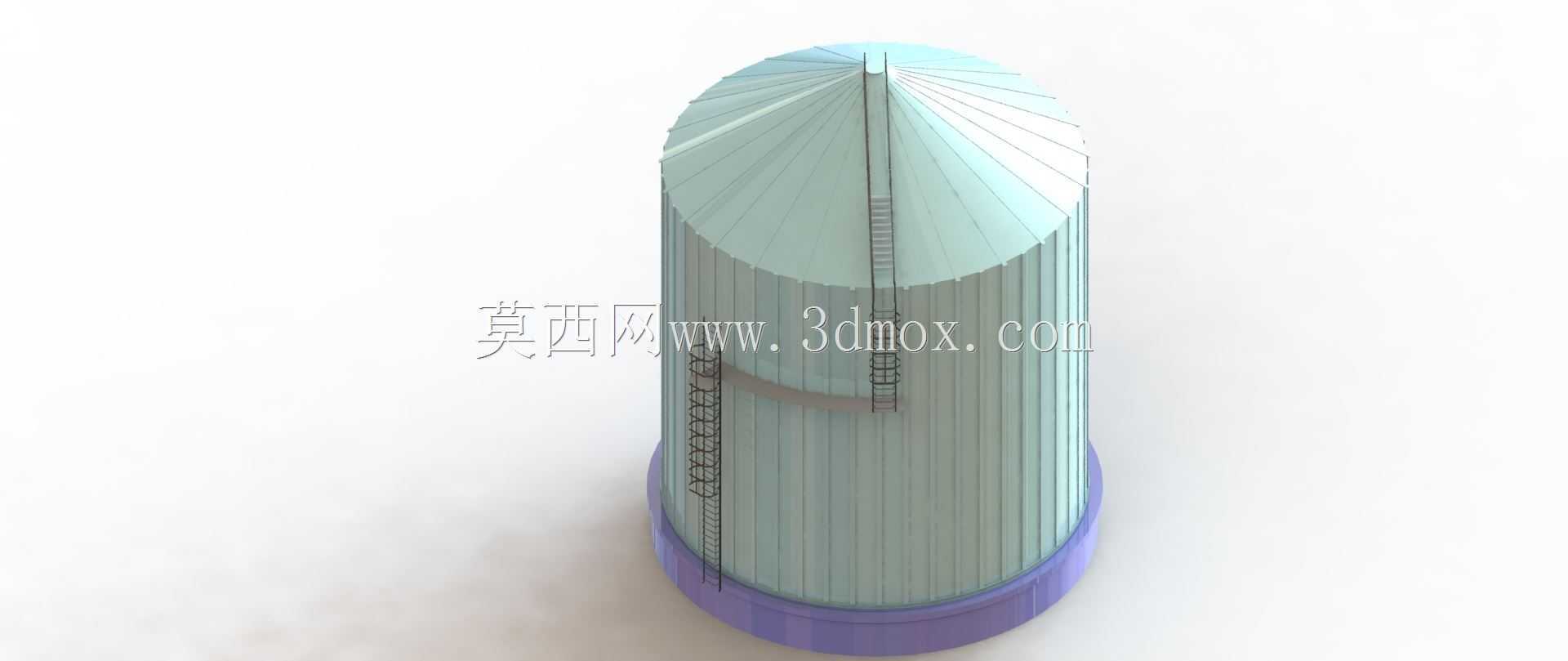

　　仓顶的圆锥段采用扇形钢板分片拼接，锥顶坡度控制在三十五度左右，这个角度既可以让落在顶面的雨水快速向仓壁外侧排走，不会在顶部形成积水洼，也能避免冬季积雪在锥面大量堆积，额外增加仓顶的恒载。锥顶外围设置的环形检修走道铺有防滑花纹钢板，走道边缘安装一米二高的防护栏杆，栏杆底部带十五厘米高的挡脚板，检修人员从仓壁外侧的直爬梯登上锥顶过渡平台后，可以沿环形走道走到仓顶任意位置，完成通风口检查、料位计校准、除尘管路维护这类常规作业。仓壁外侧的直爬梯每间隔三米设置一组和仓壁连接的固定支座，爬梯踏棍采用防滑圆钢，从地面基座位置一直延伸到锥顶过渡平台，爬梯中段可选配安全护笼，作业人员攀爬时可以把安全绳挂在护笼横档上，满足高空作业的防护要求。

　　散料存储的功能设计上，筒仓内部不需要额外设置复杂的搅动机构，谷物、油料籽、颗粒状饲料这类自由流动的散料，依靠自身重力就可以在仓内形成稳定的堆积角，进料通常通过斗式提升机把物料输送到锥顶中心，经布料器均匀撒入仓内，出料则在仓底中心设置卸料漏斗，物料靠自重从底部出料口落到下方的输送皮带上，完成出仓转运。仓壁上可以根据测温需求分层安装粮情测温电缆，电缆沿仓内壁固定，不同高度的温度传感器实时监测粮堆内部的温度变化，一旦出现局部升温预警，就可以启动仓底的通风风道，向粮堆内通入外界干冷空气，把积热带出仓外，避免粮食发霉变质。

　　结构建模过程中，仓壁的波纹钢板没有用整片光滑圆柱面替代，而是逐段还原了波纹的凹凸轮廓，相邻板片的搭接余量、螺栓孔的排布间距都按照常规钢板仓的行业惯例预留，锥顶扇形板的拼接缝对齐仓壁的竖向加强筋位置，让顶部的荷载可以顺着加强筋直接传递到下部基座。外侧爬梯的每一节踏棍、护笼的弧形弯条、顶部走道的栏杆立柱都做了独立建模，装配时爬梯的固定支座直接贴合在仓壁波纹的凸起面上，不会出现和壁面干涉的错位问题。底部的环形支承座做了加宽法兰边，法兰上的地脚孔沿圆周均匀分布，和下方混凝土基础的预埋钢板位置对应，安装时可以通过调整垫铁找平仓体的垂直度，避免仓体倾斜导致散料侧压力分布不均。

　　在选型适配阶段，这类筒仓的直径和高度可以根据场站的存储量需求灵活调整，小容积的单仓可以放在车间旁作为生产线的中间料仓，大容积的筒仓则多座成排布置在仓储区，仓与仓之间留出足够的检修通道和消防间距，外侧配套的提升井架、通廊、除尘管道都可以和这套筒仓模型做对接装配，完整还原整个散粮仓储区的布置样貌。模型里所有外露的金属构件都区分了材质属性：仓壁波纹板为镀锌银灰色，锥顶和爬梯做了浅灰防锈涂装，底部支承基座采用和混凝土接近的紫色示意色，不同部件的层次区分清晰，在做三维渲染或者工程出图时，可以直接拆分出仓壁、爬梯、顶盖、基座四个大的装配子模块，方便后续在模型基础上调整仓容、增减测温通风附件，对接不同项目的仓储工艺需求。
