气动二联件过滤减压阀润滑组合装置

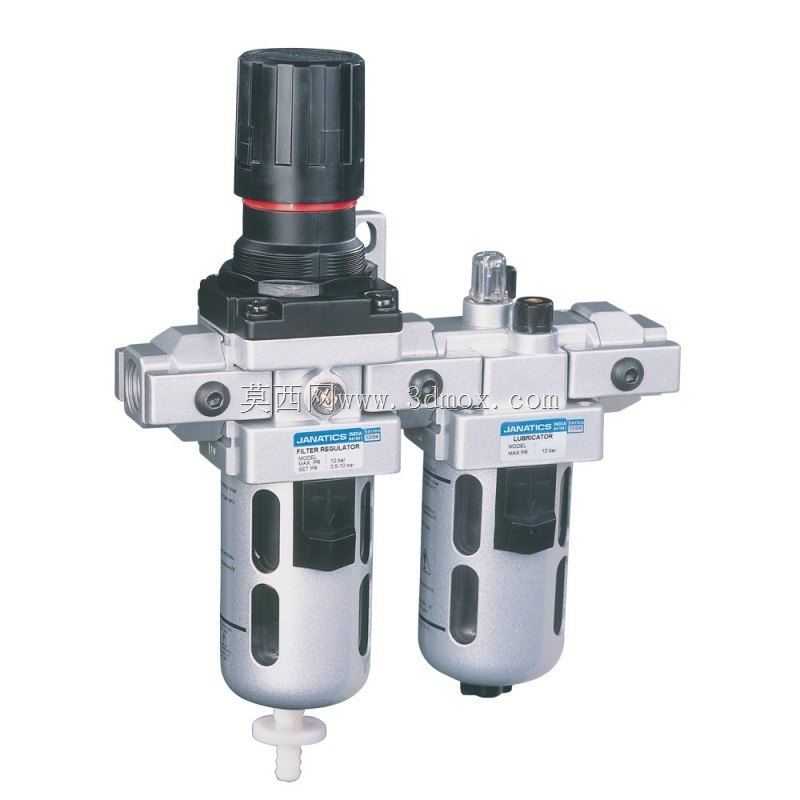

　　过滤减压模块上部设置了滚花调节旋钮，旋钮下部带有红色压力指示环，可直观反馈当前调节的压力区间，调节时通过旋钮内部的弹簧压缩量改变阀芯开度，实现出口压力的稳定输出，即使入口压力出现波动，也能将出口压力维持在设定区间内，避免压力波动导致气缸动作速度不稳、气动阀启闭异常的问题。模块下部的滤杯采用透明聚碳酸酯材质，杯身开设了长条形观察视窗，可直接观察内部积水水位与滤芯污染状态，底部设置了手动排水旋钮，日常维护时无需拆卸滤杯即可排出杯内积存的冷凝水，滤芯采用梯度过滤结构，可滤除压缩空气中携带的液态水滴、固态粉尘杂质，过滤精度满足常规工业气动系统的使用要求。在气动控制系统的气源处理环节，这类过滤减压与润滑组合单元是生产线气动回路的标配部件，常见于汽车零部件装配线、电子元器件组装工位、包装机械气动执行端、轻工生产流水线的气源入口位置，承担着压缩空气净化、压力稳定、执行元件润滑的多重作用，是保障气动阀、气缸、气动马达等下游元件长期稳定运行的核心前置装置。从结构设计来看，这款组合单元采用模块化拼接思路，过滤减压模块与油雾润滑模块无需额外管道适配器即可直接拼接固定，两个功能单元通过端面的密封结构直接连通，减少了外接管路带来的泄漏点，也压缩了整体安装占用的空间。

　　油雾润滑模块上部设置了油雾量调节针阀与注油口，可根据下游气动元件的用气量调整润滑油的雾化量，润滑油在气流作用下雾化后随压缩空气进入下游管路，为气缸活塞、阀芯密封件等运动部件提供持续润滑，减少运动部件的磨损，延长元件使用寿命，油杯同样采用透明材质，可直接观察剩余润滑油液位，方便及时补油。安装层面，这款组合单元支持壁挂式安装，模块背部预留了标准安装支架的固定孔位，可直接固定在设备机架、气源处理柜的安装板上，两个功能单元的进出口采用统一的通径规格，可根据实际使用需求选择对应口径的快插接头或螺纹接头，适配不同管径的气源管路。

　　整体外形采用对称式布局，调节旋钮与油雾调节钮均设置在模块上部，日常操作时无需俯身即可完成压力调整、油雾量调节的操作，滤杯与油杯的拆卸采用卡扣式结构，维护时按下卡扣即可向下取下杯体，完成滤芯更换、排水、补油等操作，无需借助额外工具，大幅降低了日常维护的时间成本。在实际选型应用中，这类组合单元通常安装在气源处理三联件的安装位置，相比传统分离式的过滤器、减压阀、油雾器拼接结构，模块化的设计减少了接头数量，降低了管路泄漏的概率，同时整体重量更轻，在移动气动设备、小型自动化工作站上应用时，可减少安装支架的承重负担。

　　设计过程中充分考虑了工业现场的使用环境，金属本体采用压铸铝合金材质，表面做了阳极氧化处理，可抵御车间内的潮气、弱腐蚀性气体侵蚀，透明杯体外部带有金属防护槽，即使受到轻微外力碰撞也不易出现开裂破损的情况，提升了现场使用的安全性。压力调节范围覆盖常规工业气动系统的常用压力区间，可满足从低压小型气动执行器到中压气缸的使用需求，流量参数适配多数单工位气动回路的用气量要求，无需额外配置大流量旁路结构。在三维建模过程中，完整还原了模块拼接的密封端面结构、调节旋钮的防滑齿形、滤杯的观察窗造型、底部排水阀的操作结构，所有安装孔位的位置尺寸、接口螺纹规格、整体安装边界尺寸均按照实物比例还原，可直接用于设备布局设计、气源柜安装干涉检查、气动系统装配模拟等场景，设计人员在进行设备整体布局时，可直接调用该模型确认安装空间，避免后期生产装配时出现部件干涉、操作空间不足的问题。
