钣金结构百叶通风门MS框架设计

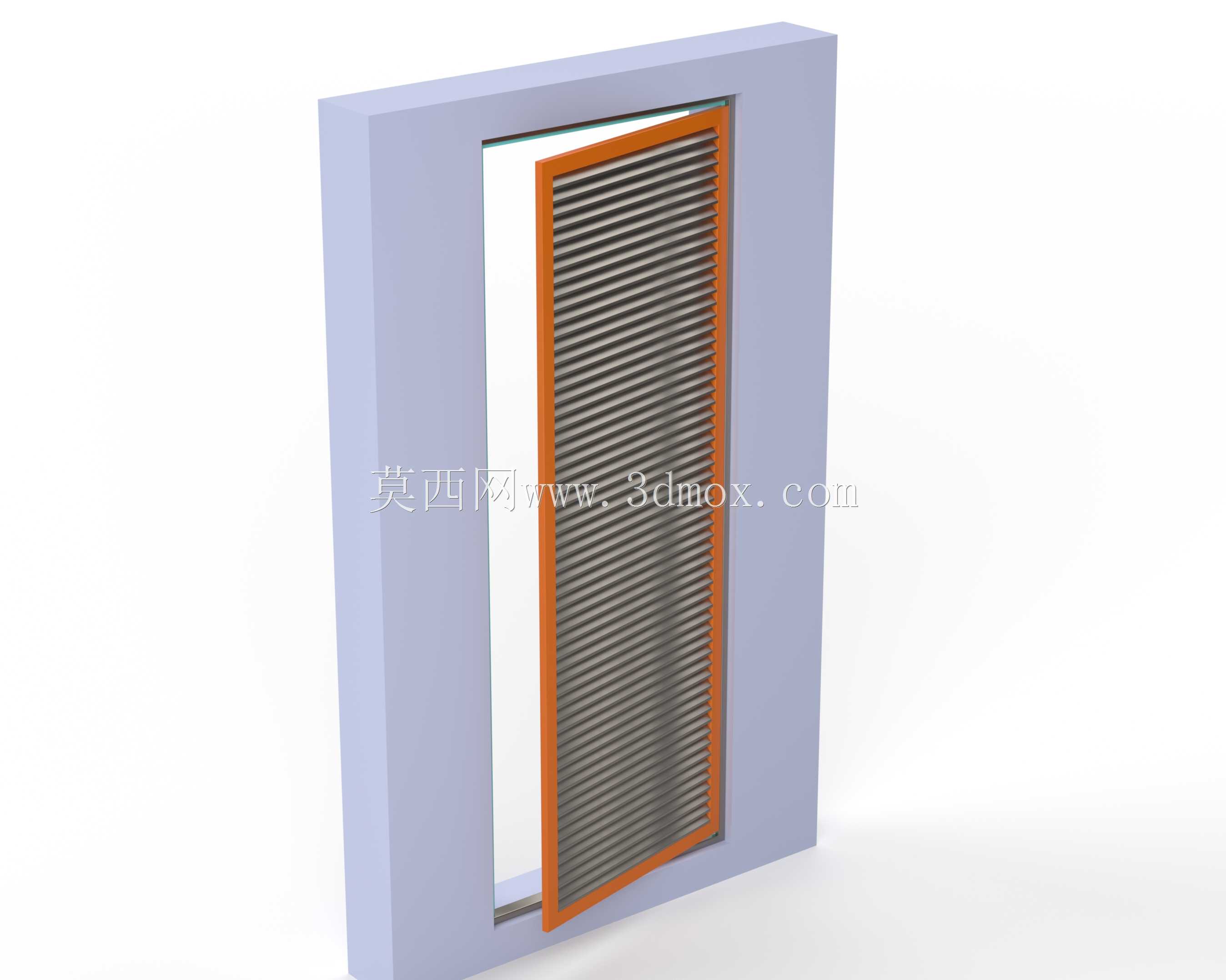

　　在工业柜体、户外设备舱、建筑配套通风隔断场景中，这类带MS框架的钣金百叶门是兼顾通风散热与防护遮挡的常用构件，日常选型和建模时很容易忽略安装边界与配合公差的细节，实际落地时经常出现门框与安装位干涉、百叶通风量不足、门板开合剐蹭等问题。从结构设计逻辑来看，这款门采用分体式框架与百叶芯板组合的结构，外框采用标准MS型材折弯成型，相比整板裁切的门框，型材框架的抗形变能力更强，在大尺寸门板应用中不会因为长期开合或者温差变化出现翘曲变形，框架的折边预留了20mm的安装搭接量，安装时可以直接嵌入预留门洞，通过侧边的自攻螺丝孔位完成固定，不需要额外做焊接或者复杂的连接件适配。百叶部分采用等距排布的同向斜叶片，叶片倾斜角度设置为45度，这个角度是经过实际验证的平衡值——既可以保证足够的通风通流面积，满足设备舱内部的散热通风需求，又能在户外使用时阻挡大部分斜向飘落的雨水，避免内部元器件被溅湿，同时叶片之间的间距控制在8mm，既不会因为间距过大导致防护等级不足，也不会因为间距过小增加风阻、降低通风效率，还能避免较大的杂物落入柜体内部。

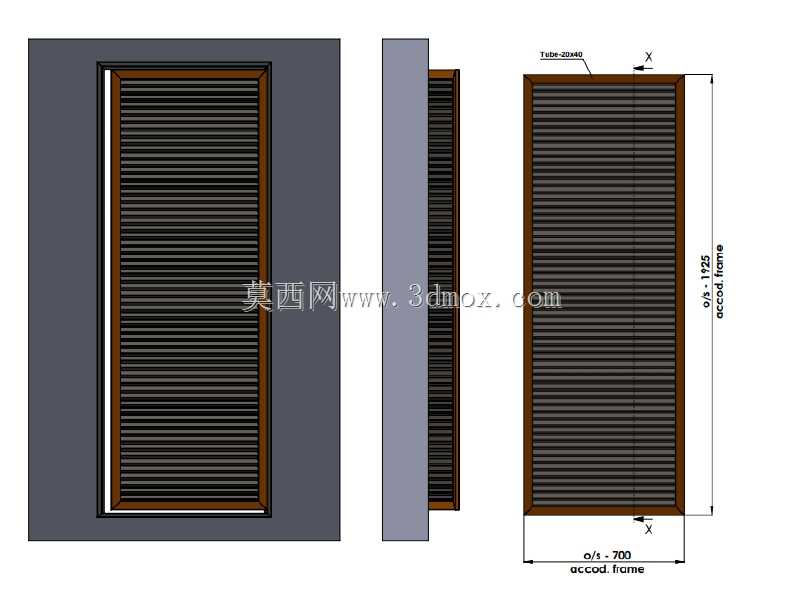

　　从安装边界尺寸来看，这款门的整体外形宽度为700mm，整体高度为1725mm，属于常规的单扇通风门尺寸，适配大部分标准工业柜体、户外配电箱、小型设备机房的门洞预留尺寸，框架的侧边厚度为40mm，安装时需要预留的门洞深度不能小于45mm，避免门板安装后突出墙面或者柜体表面过多，影响整体美观和开合动作。门板的合页安装位预留在框架侧边的上下两端，距离上下边缘各100mm的位置，这个位置的受力分布最均匀，长期开合不会出现门框下坠变形的问题，门锁位预留在框架侧边中部，适配常规的柜门锁具，不需要额外开孔加工。

　　设计过程中需要重点关注框架的折弯公差，型材折弯时的内角R角控制在1mm以内，保证框架拼接时的缝隙均匀，不会出现高低差；百叶芯板与外框的连接采用点焊加密封胶的方式，既保证连接强度，又能避免拼接缝隙处出现漏水、进灰的问题，芯板与外框的配合间隙控制在0.5mm，既方便组装，又不会出现晃动异响。在实际应用场景中，这类门不仅可以用在工业设备上，也可以用在建筑的通风井检修口、室内装饰的通风隔断位置，深棕色的边框搭配黑色百叶的外观设计，也能适配大部分工业风、简约风的装修需求，不需要额外做表面装饰处理，钣金表面采用静电喷塑工艺，具备基础的防锈防腐蚀能力，在普通室内和一般户外环境下都能长期使用，不需要频繁维护。

　　建模时需要注意百叶叶片的阵列间距一致性，避免出现叶片间距不均导致的外观瑕疵，同时要预留出框架与安装面的密封胶条安装槽，在需要高防护等级的应用场景中，可以直接嵌入密封胶条，提升门板与安装面之间的密封性能，不需要重新修改框架结构。另外，框架的四个角采用45度切角拼接的方式，相比直角对接的结构，拼接处的强度更高，外观也更整洁，切角处的焊接采用满焊后打磨抛光的处理，保证拼接处平整光滑，不会出现毛刺或者焊疤外露的问题。
